H3C交换机堆叠配置

H3C交换机堆叠配置_第1页
1/18
H3C交换机堆叠配置_第2页
2/18
H3C交换机堆叠配置_第3页
3/18

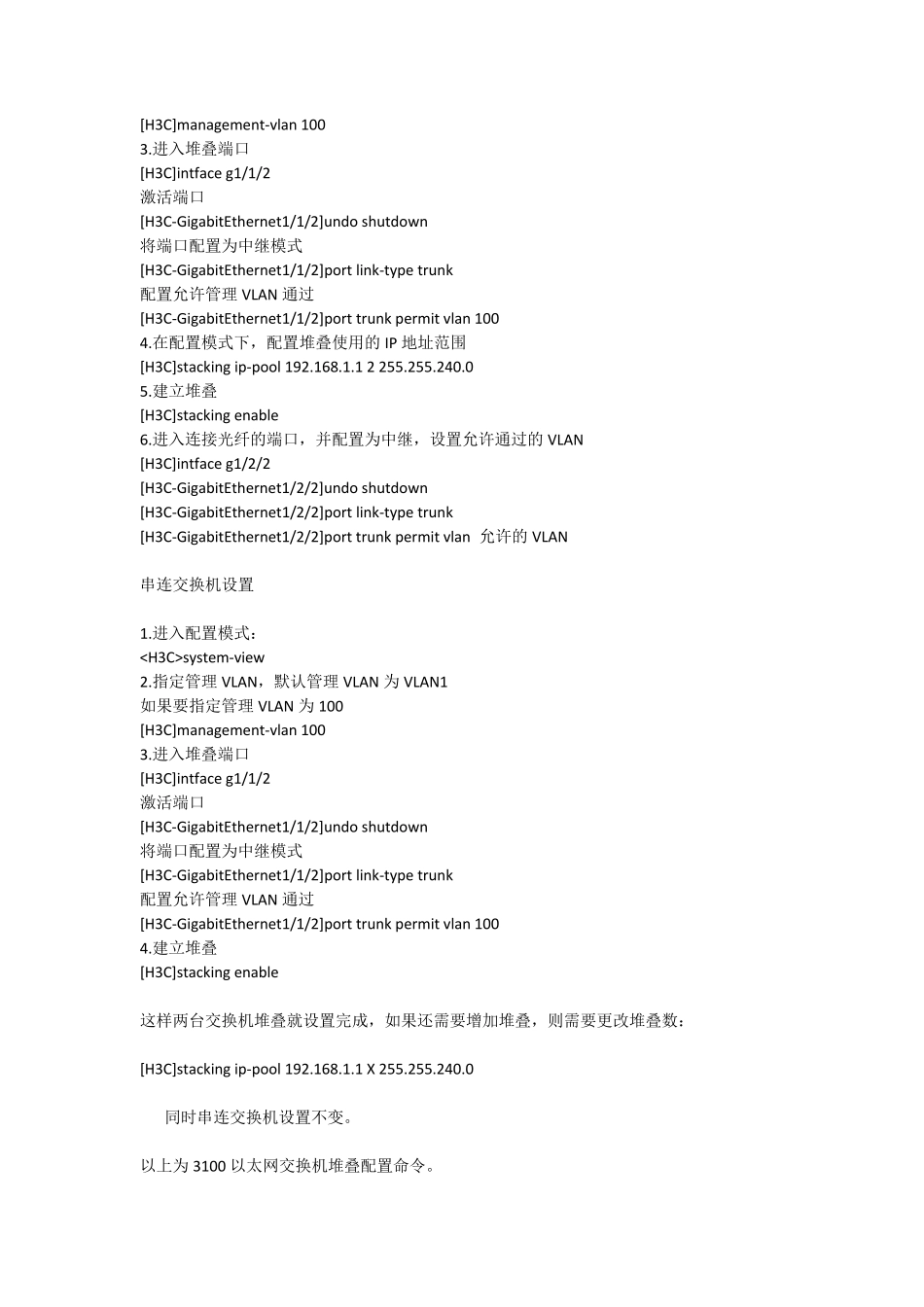

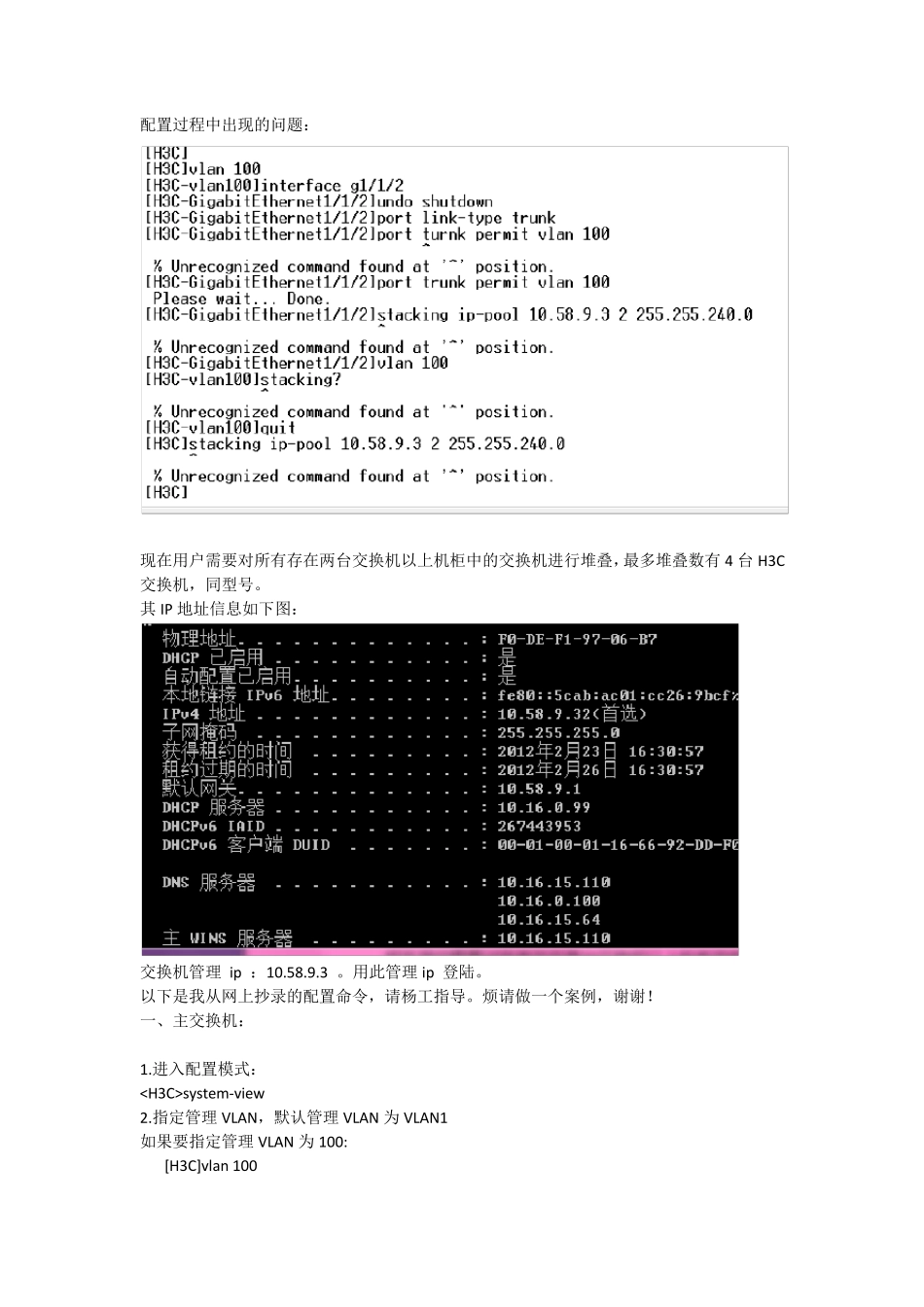

配置过程中出现的问题: 现在用户需要对所有存在两台交换机以上机柜中的交换机进行堆叠,最多堆叠数有4 台H3C交换机,同型号。 其IP 地址信息如下图: 交换机管理 ip :10.58.9.3 。用此管理ip 登陆。 以下是我从网上抄录的配置命令,请杨工指导。烦请做一个案例,谢谢! 一、主交换机: 1.进入配置模式: system-view 2.指定管理VLAN,默认管理VLAN 为 VLAN1 如果要指定管理VLAN 为 100: [H3C]vlan 100 [H3C]management-vlan 100 3.进入堆叠端口 [H3C]intface g1/1/2 激活端口 [H3C-GigabitEthernet1/1/2]undo shutdown 将端口配置为中继模式 [H3C-GigabitEthernet1/1/2]port link-type trunk 配置允许管理VLAN 通过 [H3C-GigabitEthernet1/1/2]port trunk permit vlan 100 4.在配置模式下,配置堆叠使用的IP 地址范围 [H3C]stacking ip-pool 192.168.1.1 2 255.255.240.0 5.建立堆叠 [H3C]stacking enable 6.进入连接光纤的端口,并配置为中继,设置允许通过的VLAN [H3C]intface g1/2/2 [H3C-GigabitEthernet1/2/2]undo shutdown [H3C-GigabitEthernet1/2/2]port link-type trunk [H3C-GigabitEthernet1/2/2]port trunk permit vlan 允许的VLAN 串连交换机设置 1.进入配置模式: system-view 2.指定管理VLAN,默认管理VLAN 为VLAN1 如果要指定管理VLAN 为100 [H3C]management-vlan 100 3.进入堆叠端口 [H3C]intface g1/1/2 激活端口 [H3C-GigabitEthernet1/1/2]undo shutdown 将端口配置为中继模式 [H3C-GigabitEthernet1/1/2]port link-type trunk 配置允许管理VLAN 通过 [H3C-GigabitEthernet1/1/2]port trunk permit vlan 100 4.建立堆叠 [H3C]stacking enable 这样两台交换机堆叠就设置完成,如果还需要增加堆叠,则需要更改堆叠数: [H3C]stacking ip-pool 192.168.1.1 X 255.255.240.0 同时串连交换机设置不变。 以上为3100 以太网交换机堆叠配置命令。 1 IRF Fabric 配置 1.1 IRF 简介 IRF(Intelligent Resilient Framework,智能弹性架构)功能是S3600 系列交换机特有的构建网络核心的新型技术,通过将多台S3600 系列交换机进行互连,可以构成一个“联合设备”,称为Fabric。使用 IRF Fabric 功能不但可以增加网络设备的端口数量,还可以有效提高用户网络的可靠性。 1.1.1 IRF 的优点 IRF 主要具...
