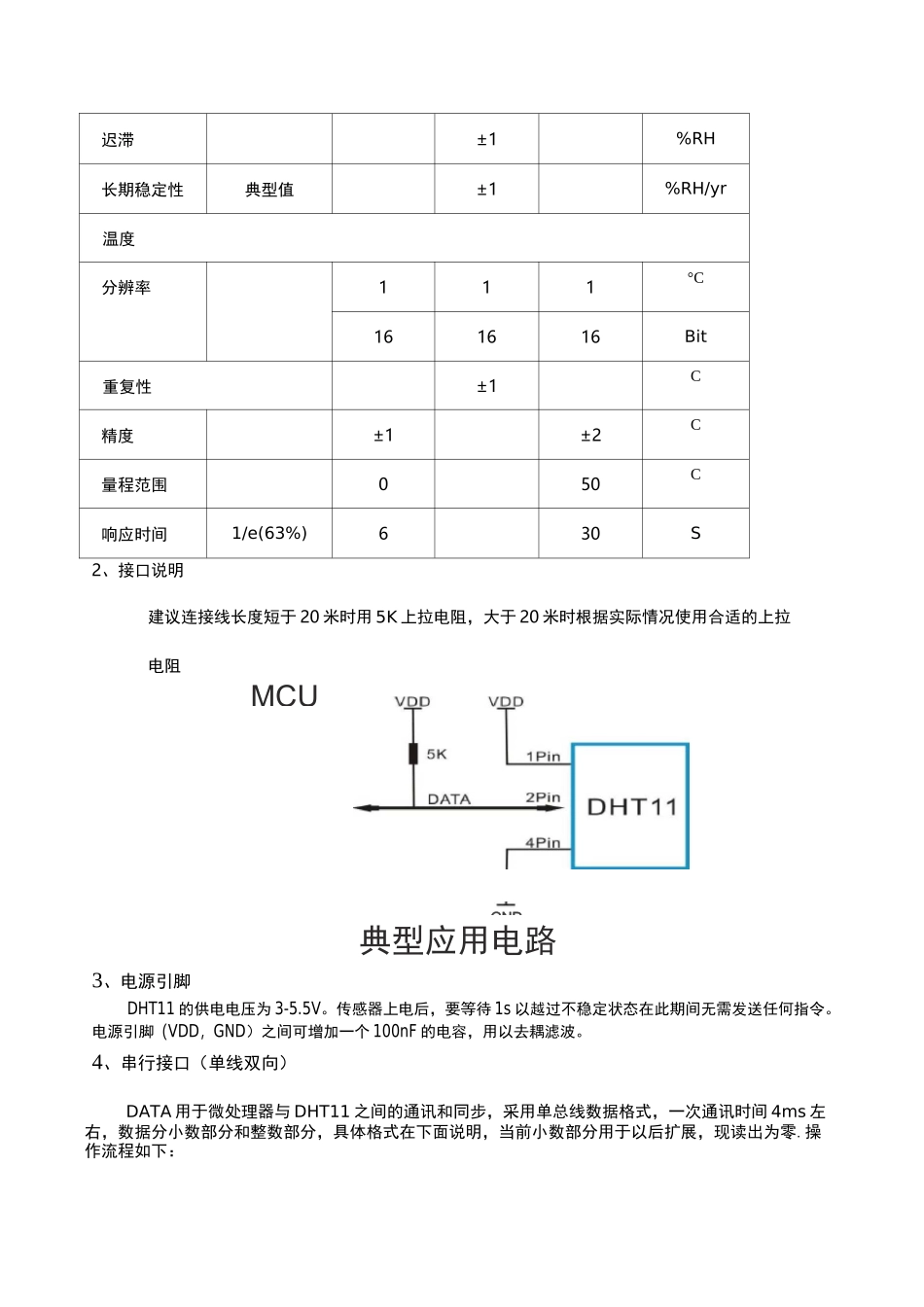

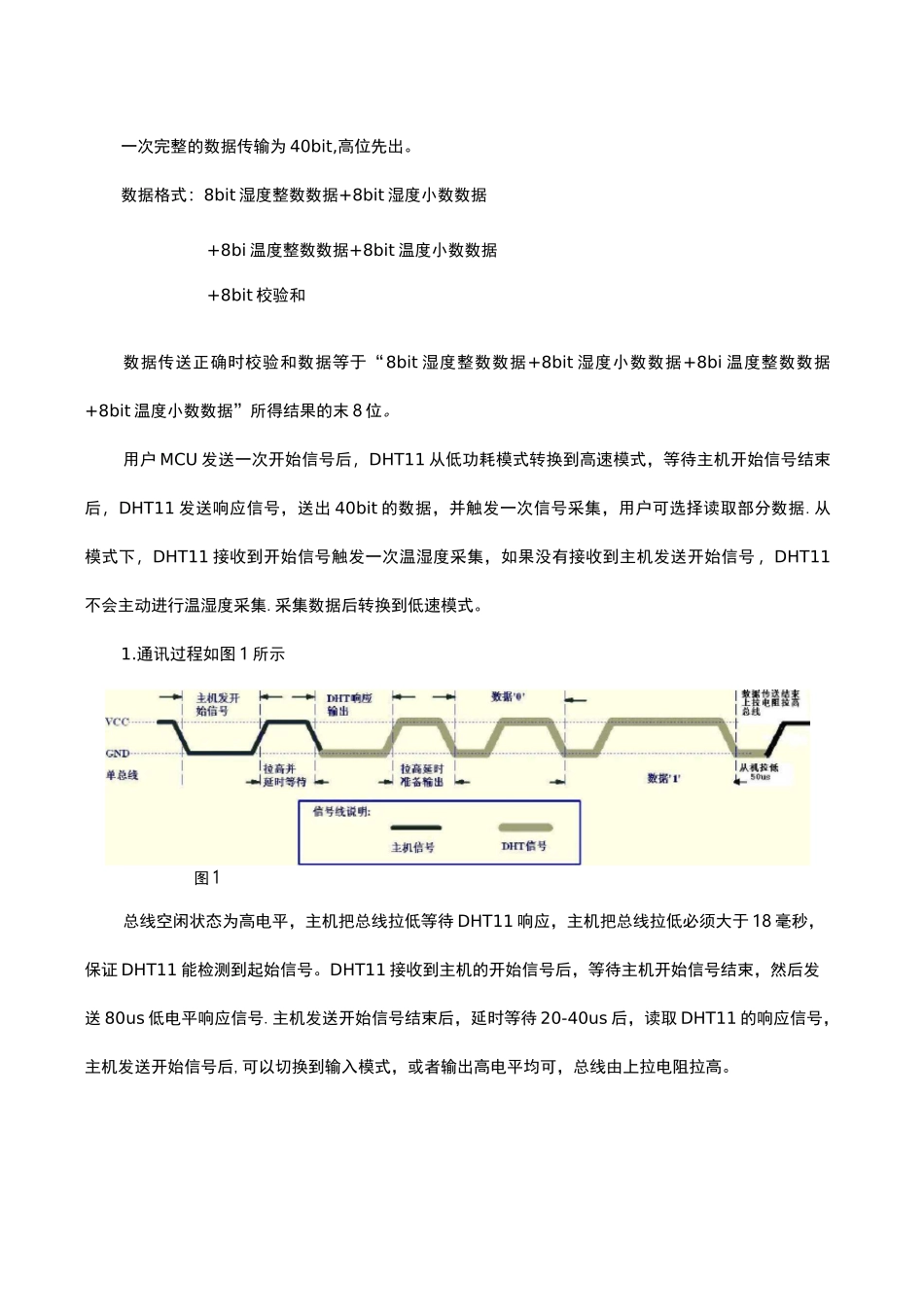

课程名称：_传感器原理与应用_项目名称：_温湿度传感器的使用一、实验准备 1:实验目的：了解并掌握对温湿度传感器的使用实验环境、知识点准备：实验环境：一台运行 Arduino 软件的计算机知识点准备：1、传感器性能说明参数条件MinTypMax单位湿度分辨率111%RH16Bit重复性±1%RH精度25 匸±4%RH0—50〔±5%RH互换性可完全互换量程范围0r3090%RH25r2090%RH50°c2080%RH响应时间1/e(63%)25°C，1m/s 空气61015S1注：1、实验准备部分包括实验环境准备和实验所需知识点准备。2、若是单人单组实验，同组成员填无。MCU迟滞±1%RH长期稳定性典型值±1%RH/yr温度分辨率111°C161616Bit重复性±1C精度±1±2C量程范围050C响应时间1/e(63%)630S2、接口说明建议连接线长度短于 20 米时用 5K 上拉电阻，大于 20 米时根据实际情况使用合适的上拉电阻典型应用电路3、电源引脚DHT11 的供电电压为 3-5.5V。传感器上电后，要等待 1s 以越过不稳定状态在此期间无需发送任何指令。电源引脚（VDD，GND）之间可增加一个 100nF 的电容，用以去耦滤波。4、串行接口（单线双向）DATA 用于微处理器与 DHT11 之间的通讯和同步，采用单总线数据格式，一次通讯时间 4ms 左右，数据分小数部分和整数部分，具体格式在下面说明，当前小数部分用于以后扩展，现读出为零.操作流程如下：GND一次完整的数据传输为 40bit,高位先出。数据格式：8bit 湿度整数数据+8bit 湿度小数数据+8bi 温度整数数据+8bit 温度小数数据+8bit 校验和数据传送正确时校验和数据等于“8bit 湿度整数数据+8bit 湿度小数数据+8bi 温度整数数据+8bit 温度小数数据”所得结果的末 8 位。用户 MCU 发送一次开始信号后，DHT11 从低功耗模式转换到高速模式，等待主机开始信号结束后，DHT11 发送响应信号，送出 40bit 的数据，并触发一次信号采集，用户可选择读取部分数据.从模式下，DHT11 接收到开始信号触发一次温湿度采集，如果没有接收到主机发送开始信号 ，DHT11不会主动进行温湿度采集.采集数据后转换到低速模式。1.通讯过程如图 1 所示图 1总线空闲状态为高电平，主机把总线拉低等待 DHT11 响应，主机把总线拉低必须大于 18 毫秒，保证 DHT11 能检测到起始信号。DHT11 接收到主机的开始信号后，等待主机开始信号结束，然后发送 80us 低电平响应信号.主机发送开始信号结束后，延时等待 20-40us 后，读取 DHT11 的响应信号，主机发送开始信号后,可以切...
