超声相控阵检测教材-第三章-超声相控阵技术

超声相控阵检测教材-第三章-超声相控阵技术_第1页
1/24
超声相控阵检测教材-第三章-超声相控阵技术_第2页
2/24
超声相控阵检测教材-第三章-超声相控阵技术_第3页
3/24

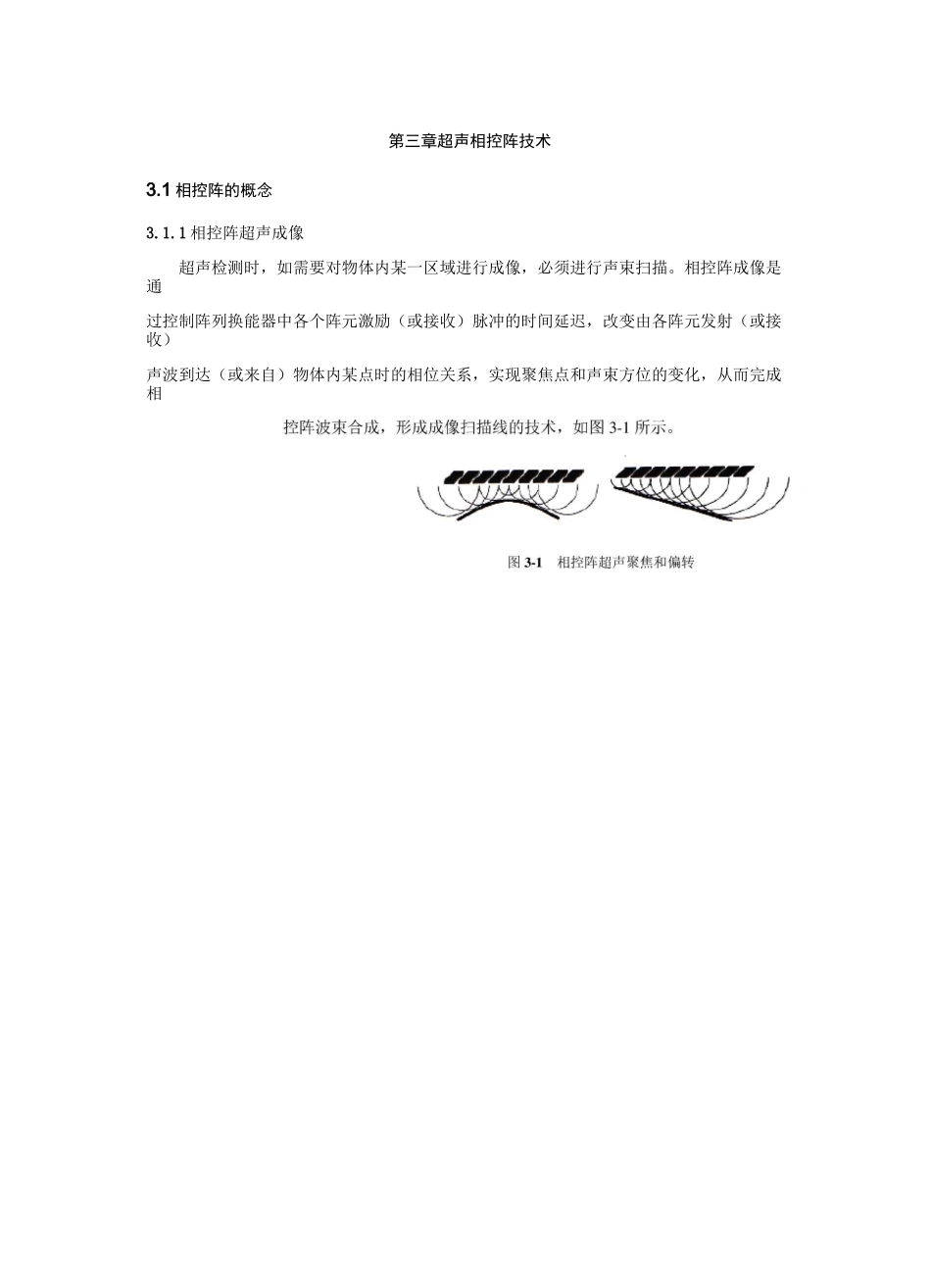

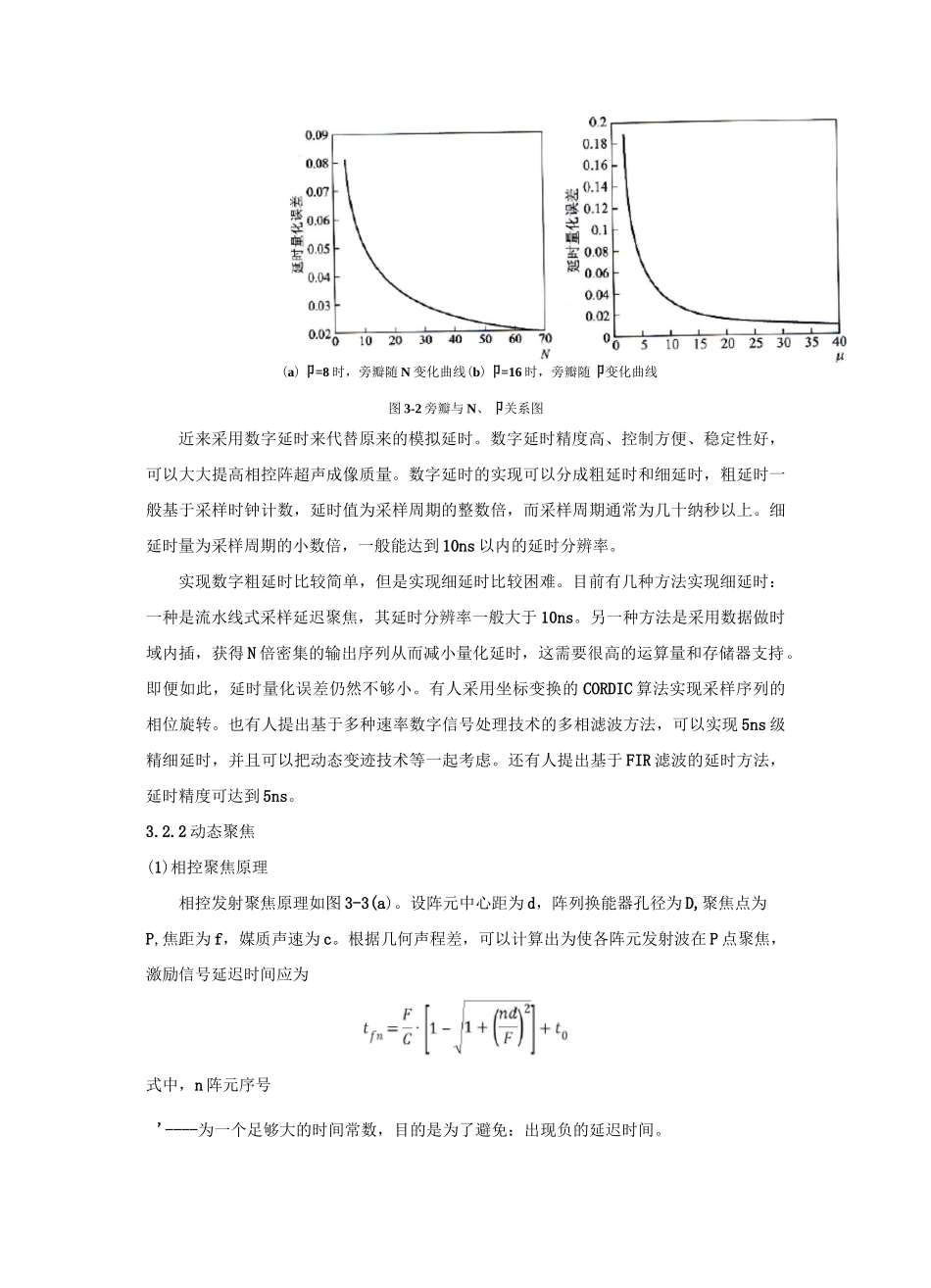

第三章超声相控阵技术3.1 相控阵的概念3.1.1 相控阵超声成像超声检测时,如需要对物体内某一区域进行成像,必须进行声束扫描。相控阵成像是通过控制阵列换能器中各个阵元激励(或接收)脉冲的时间延迟,改变由各阵元发射(或接收)声波到达(或来自)物体内某点时的相位关系,实现聚焦点和声束方位的变化,从而完成相3.2 相控阵工作原理相控阵超声成像系统中的数字控制技术主要是指波束的时空控制,采用先进的计算机技术,对发射/接收状态的相控波束进行精确的相位控制,以获得最佳的波束特性。这些关键数字技术有相控延时、动态聚焦、动态孔径、动态变迹、编码发射、声束形成等。3.2.1 相位延时相控阵超声成像系统使用阵列换能器,并通过调整各阵元发射/接收信号的相位延迟(phasedelay),可以控制合成波阵面的曲率、指向、孔径等,达到波束聚焦、偏转、波束形成等多种相控效果,形成清晰的成像。可以说,相位延时(又称相控延时)是相控阵技术的核心,是多种相控效果的基础。相位延时的精度和分辨率对波束特性的影响很大。就波束的旁瓣声压而言,文献研究表明,延时量化误差产生离散的误差旁瓣,从而降低图像的动态范围。其均方根(RMS)延时量化误差与旁瓣幅值之比为51117TXsinc(x)式中,N 阵元数目;片---中心频率所对应一个周期与最小量化延时之比。图 3-2 示出了延时量化误差引起的旁瓣随 N、卩变化的关系曲线。早期的超声成像设备如医用 B 超中,由 LC 网络组成多抽头延迟线直接对模拟信号进行延迟,用电子开关来分段切换以获得不同的延迟量。这种延迟方式有两大缺点:①延迟量不能精细可调,只能实现分段聚焦,当聚焦点很多时需要庞大的 LC 网络和电子开关矩阵;②由于是模拟延迟方式,电气参数难以未定,延时量会发生温漂、时漂、波形容易被噪声干扰。(a)卩=8 时,旁瓣随 N 变化曲线(b)卩=16 时,旁瓣随卩变化曲线图 3-2 旁瓣与 N、卩关系图近来采用数字延时来代替原来的模拟延时。数字延时精度高、控制方便、稳定性好,可以大大提高相控阵超声成像质量。数字延时的实现可以分成粗延时和细延时,粗延时一般基于采样时钟计数,延时值为采样周期的整数倍,而采样周期通常为几十纳秒以上。细延时量为采样周期的小数倍,一般能达到 10ns 以内的延时分辨率。实现数字粗延时比较简单,但是实现细延时比较困难。目前有几种方法实现细延时:一种是流水线式采样延迟聚焦,其延时分辨率一般大于 10ns。另一种方法是采用数据...
