焊接工艺参数VIP专享

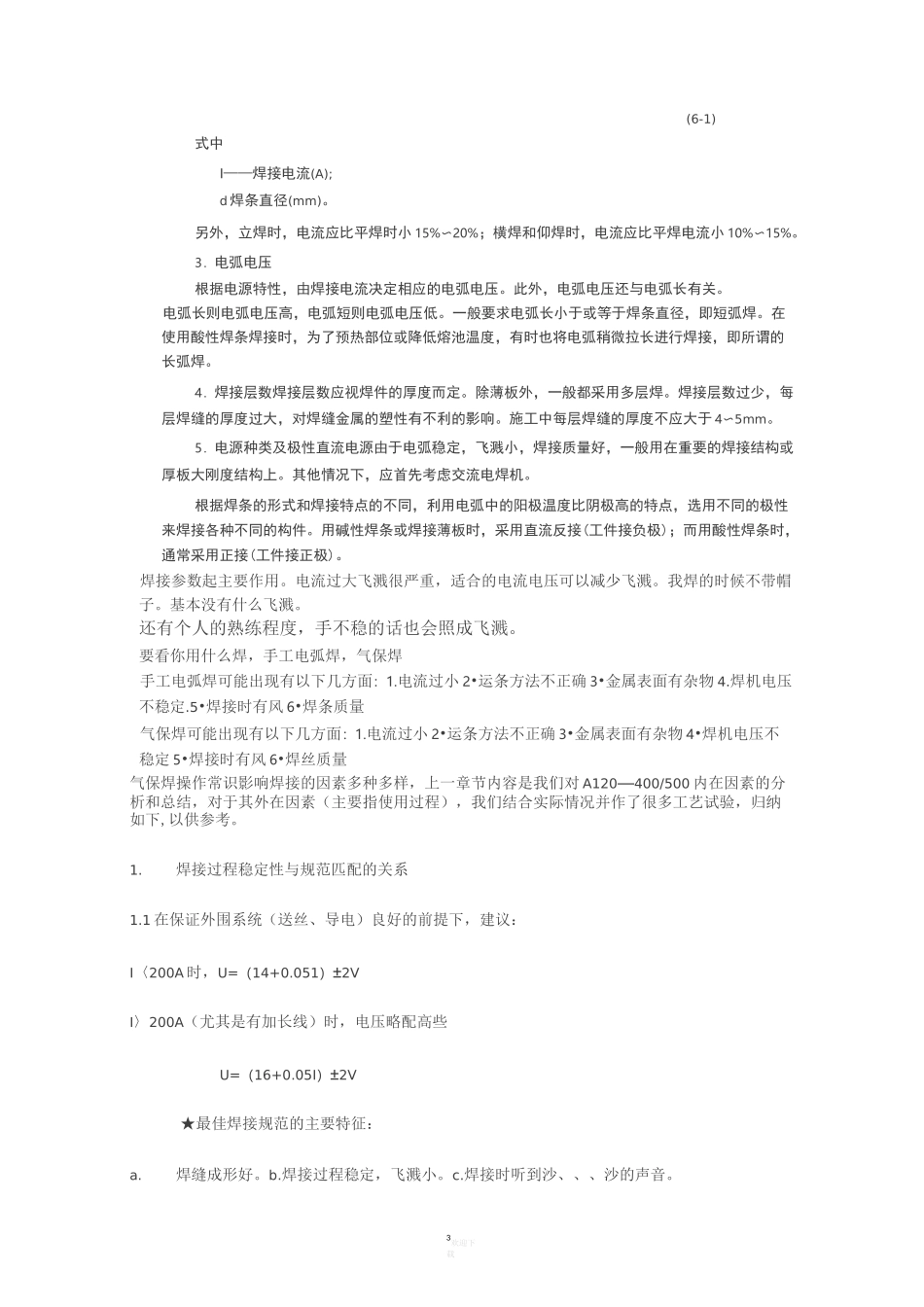

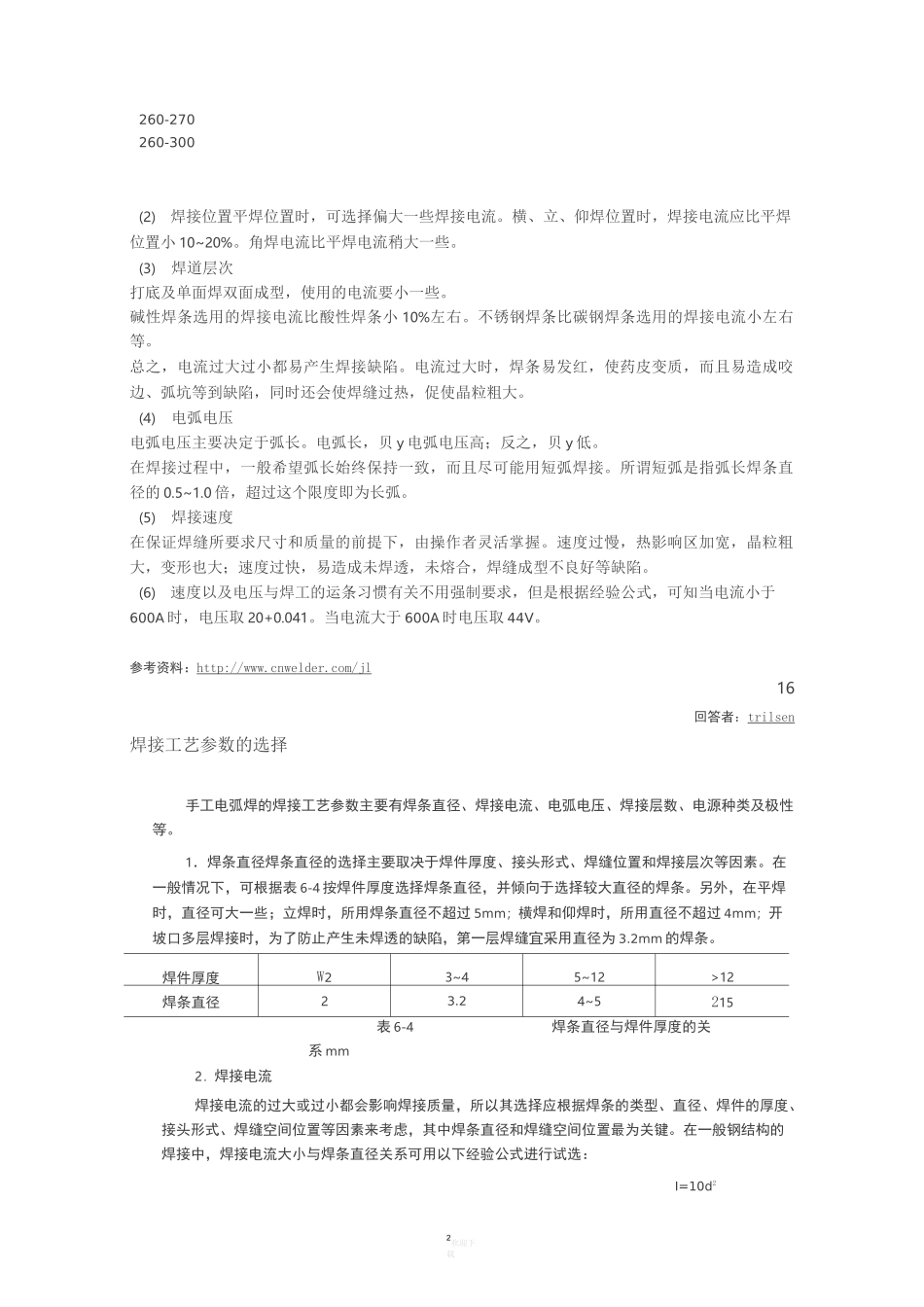

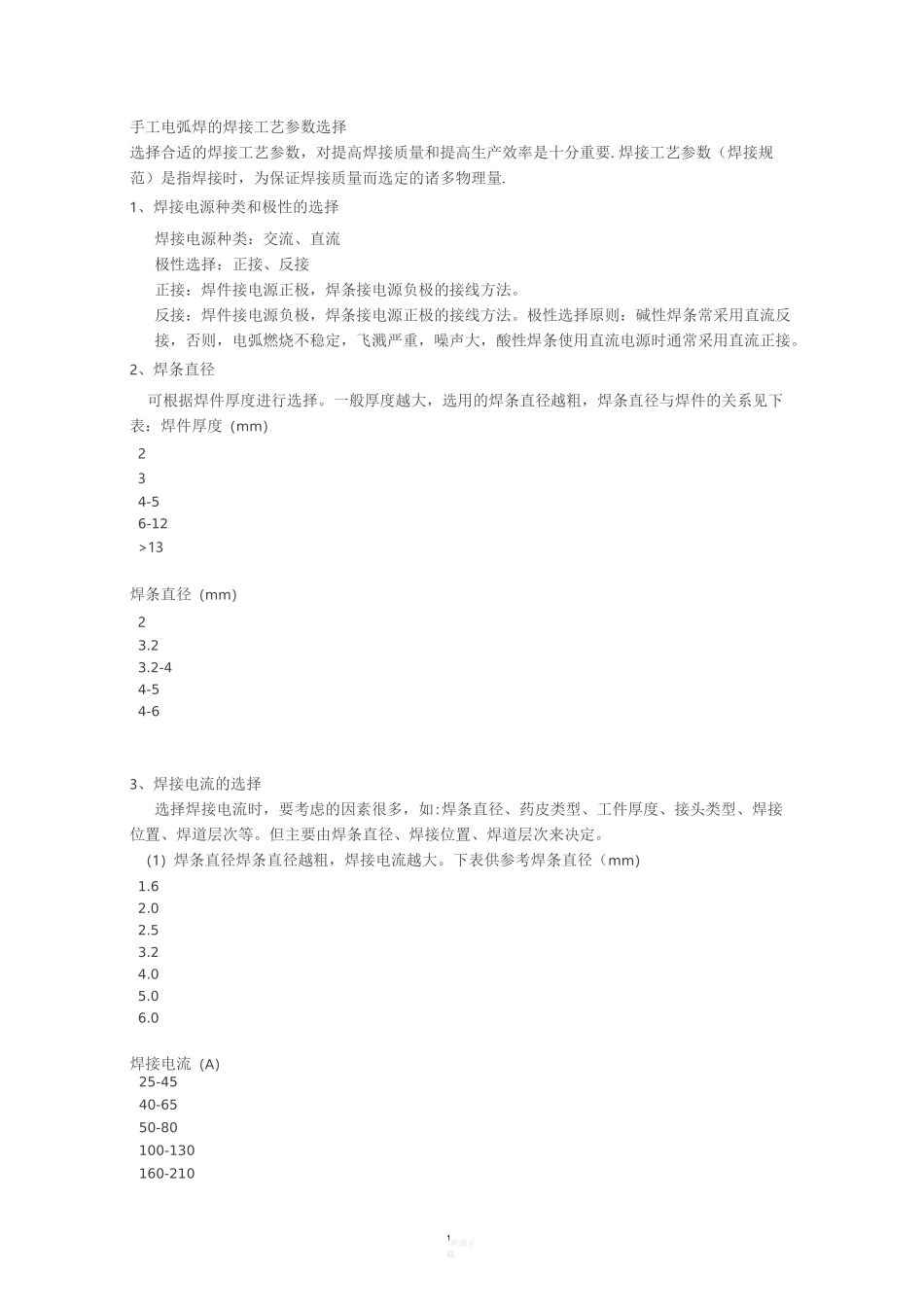

1欢迎下载手工电弧焊的焊接工艺参数选择选择合适的焊接工艺参数，对提高焊接质量和提高生产效率是十分重要.焊接工艺参数（焊接规范）是指焊接时，为保证焊接质量而选定的诸多物理量.1、焊接电源种类和极性的选择焊接电源种类：交流、直流极性选择：正接、反接正接：焊件接电源正极，焊条接电源负极的接线方法。反接：焊件接电源负极，焊条接电源正极的接线方法。极性选择原则：碱性焊条常采用直流反接，否则，电弧燃烧不稳定，飞溅严重，噪声大，酸性焊条使用直流电源时通常采用直流正接。2、焊条直径可根据焊件厚度进行选择。一般厚度越大，选用的焊条直径越粗，焊条直径与焊件的关系见下表：焊件厚度（mm）234-56-12>13焊条直径（mm）23.23.2-44-54-63、焊接电流的选择选择焊接电流时，要考虑的因素很多，如:焊条直径、药皮类型、工件厚度、接头类型、焊接位置、焊道层次等。但主要由焊条直径、焊接位置、焊道层次来决定。（1）焊条直径焊条直径越粗，焊接电流越大。下表供参考焊条直径（mm）1.62.02.53.24.05.06.0焊接电流（A）25-4540-6550-80100-130160-2102欢迎下载260-270260-300(2)焊接位置平焊位置时，可选择偏大一些焊接电流。横、立、仰焊位置时，焊接电流应比平焊位置小 10~20%。角焊电流比平焊电流稍大一些。(3)焊道层次打底及单面焊双面成型，使用的电流要小一些。碱性焊条选用的焊接电流比酸性焊条小 10%左右。不锈钢焊条比碳钢焊条选用的焊接电流小左右等。总之，电流过大过小都易产生焊接缺陷。电流过大时，焊条易发红，使药皮变质，而且易造成咬边、弧坑等到缺陷，同时还会使焊缝过热，促使晶粒粗大。(4)电弧电压电弧电压主要决定于弧长。电弧长，贝 y 电弧电压高；反之，贝 y 低。在焊接过程中，一般希望弧长始终保持一致，而且尽可能用短弧焊接。所谓短弧是指弧长焊条直径的 0.5~1.0 倍，超过这个限度即为长弧。(5)焊接速度在保证焊缝所要求尺寸和质量的前提下，由操作者灵活掌握。速度过慢，热影响区加宽，晶粒粗大，变形也大；速度过快，易造成未焊透，未熔合，焊缝成型不良好等缺陷。(6)速度以及电压与焊工的运条习惯有关不用强制要求，但是根据经验公式，可知当电流小于600A 时，电压取 20+0.041。当电流大于 600A 时电压取 44V。参考资料：http://www.cnwelder.com/jl16回答者：trilsen焊接工艺参数的选择手工电弧焊的焊接工艺参数主要有焊条直径、焊接电流、电弧电压、焊接层数、电源种类及极性等。1．焊条...
