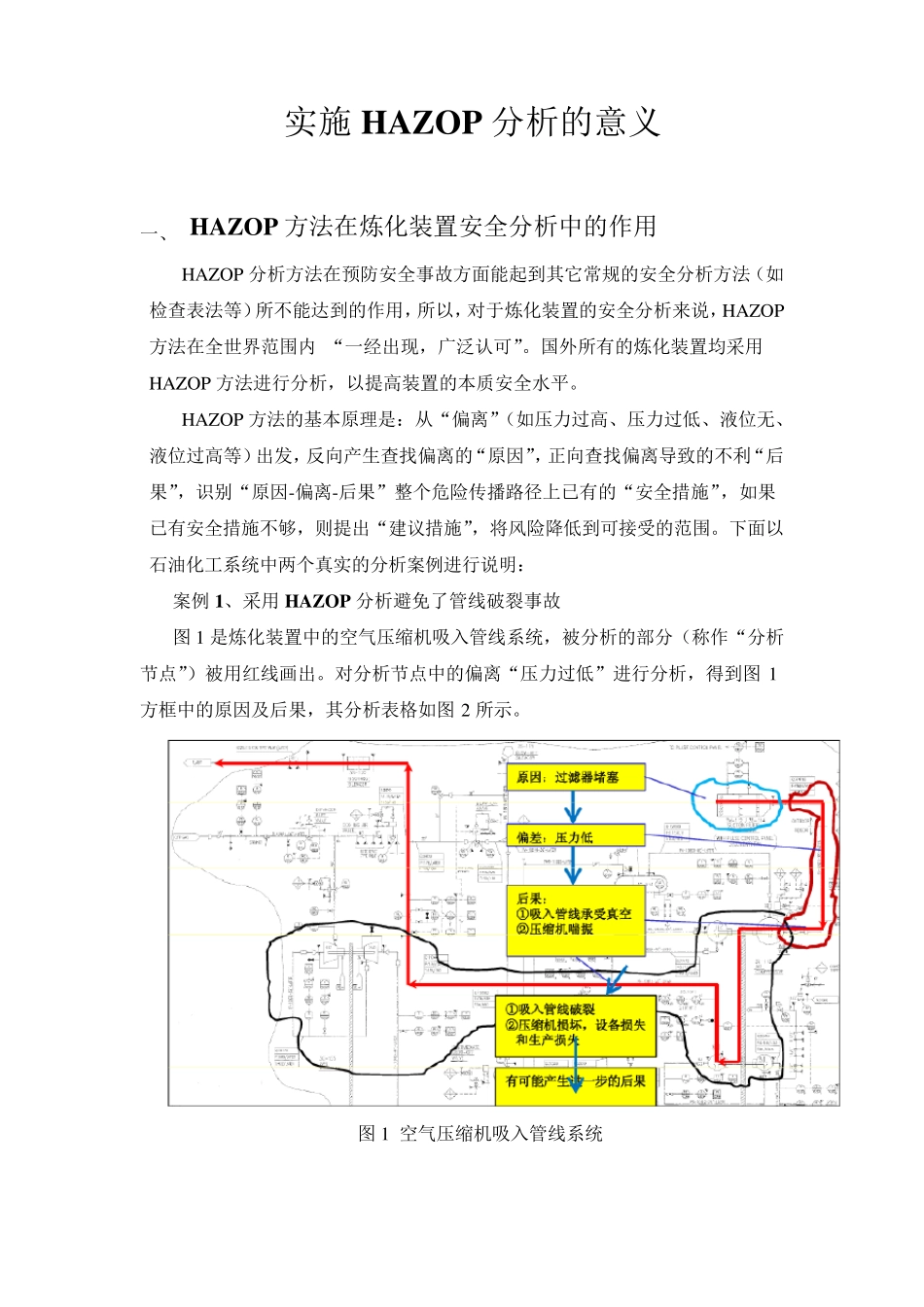

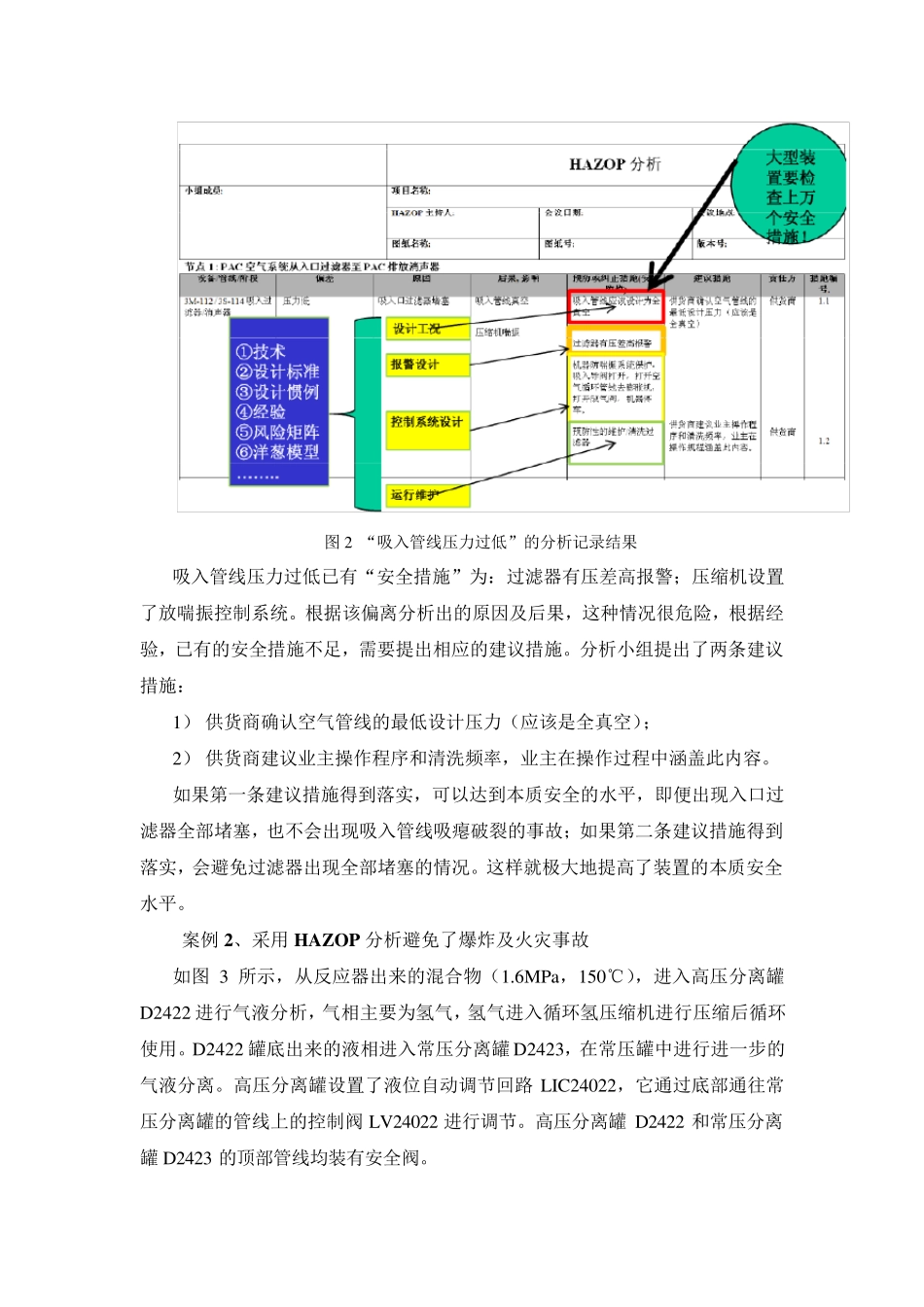

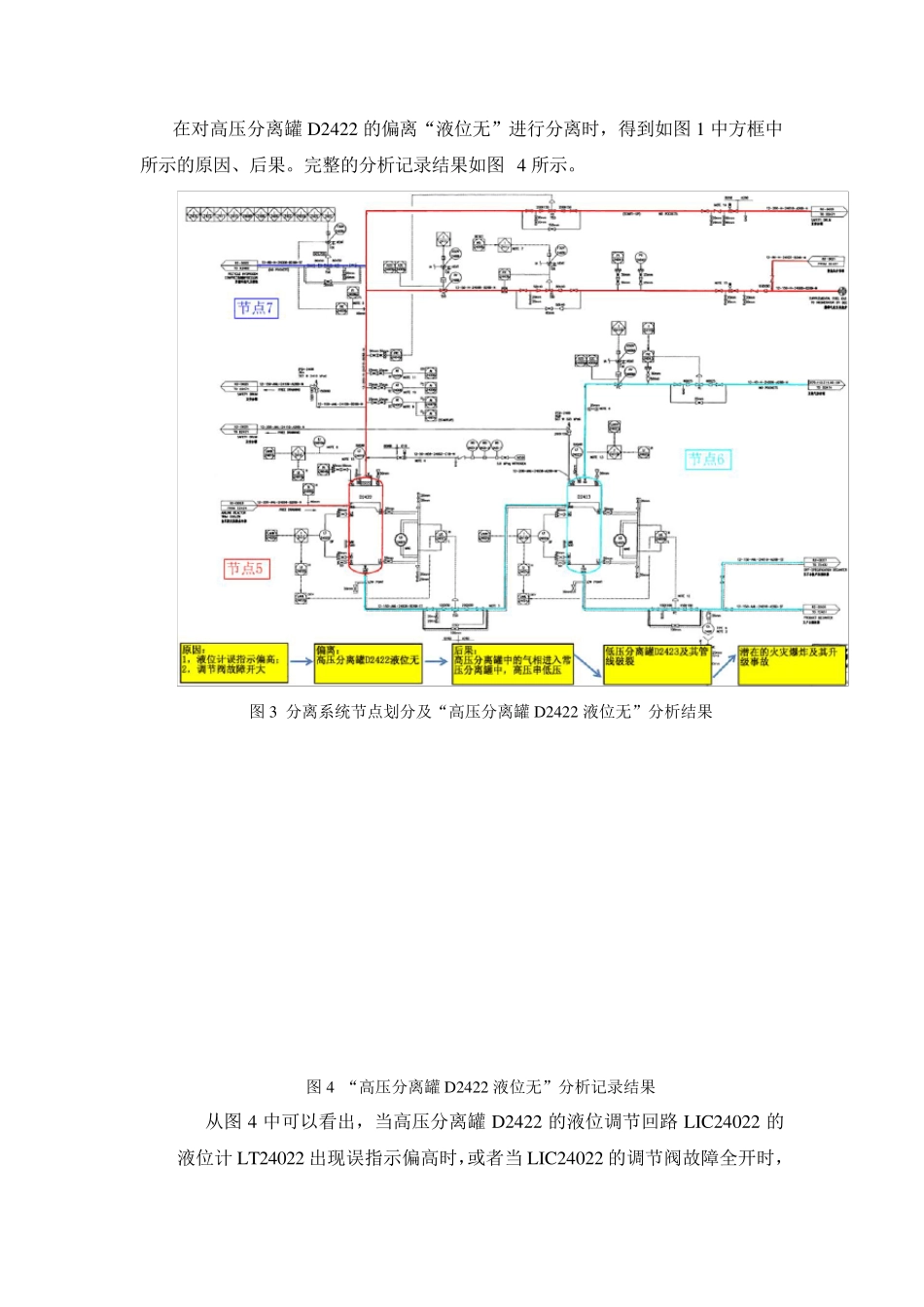

实施HAZOP 分析的意义 一、 HAZOP 方法在炼化装置安全分析中的作用 HAZOP 分析方法在预防安全事故方面能起到其它常规的安全分析方法（如检查表法等）所不能达到的作用，所以，对于炼化装置的安全分析来说，HAZOP方法在全世界范围内 “一经出现，广泛认可”。国外所有的炼化装置均采用HAZOP 方法进行分析，以提高装置的本质安全水平。 HAZOP 方法的基本原理是：从“偏离”（如压力过高、压力过低、液位无、液位过高等）出发，反向产生查找偏离的“原因”，正向查找偏离导致的不利“后果”，识别“原因-偏离-后果”整个危险传播路径上已有的“安全措施”，如果已有安全措施不够，则提出“建议措施”，将风险降低到可接受的范围。下面以石油化工系统中两个真实的分析案例进行说明： 案例1、采用HAZOP 分析避免了管线破裂事故 图1 是炼化装置中的空气压缩机吸入管线系统，被分析的部分（称作“分析节点”）被用红线画出。对分析节点中的偏离“压力过低”进行分析，得到图1方框 中的原因及 后果，其分析表格 如图2 所示 。 图1 空气压缩机吸入管线系统 图2 “吸入管线压力过低”的分析记录结果 吸入管线压力过低已有“安全措施”为：过滤器有压差高报警；压缩机设置了放喘振控制系统。根据该偏离分析出的原因及后果，这种情况很危险，根据经验，已有的安全措施不足，需要提出相应的建议措施。分析小组提出了两条建议措施： 1） 供货商确认空气管线的最低设计压力（应该是全真空）； 2） 供货商建议业主操作程序和清洗频率，业主在操作过程中涵盖此内容。 如果第一条建议措施得到落实，可以达到本质安全的水平，即便出现入口过滤器全部堵塞，也不会出现吸入管线吸瘪破裂的事故；如果第二条建议措施得到落实，会避免过滤器出现全部堵塞的情况。这样就极大地提高了装置的本质安全水平。 案例 2、采用 HAZOP 分析避免了爆炸及火灾事故 如图3 所示，从反应器出来的混合物（1.6MPa，150℃），进入高压分离罐D2422 进行气液分析，气相主要为氢气，氢气进入循环氢压缩机进行压缩后循环使用。D2422 罐底出来的液相进入常压分离罐 D2423，在常压罐中进行进一步的气液分离。高压分离罐设置了液位自动调节回路 LIC24022，它通过底部通往常压分离罐的管线上的控制阀 LV24022 进行调节。高压分离罐 D2422 和常压分离罐 D2423 的顶部管线均装有安全阀。 在对高压分离罐D2422 的偏离“液位无”进行分离时，得到如图 1 ...
