HBT型防爆电动葫芦根据工况计算选型及规格表

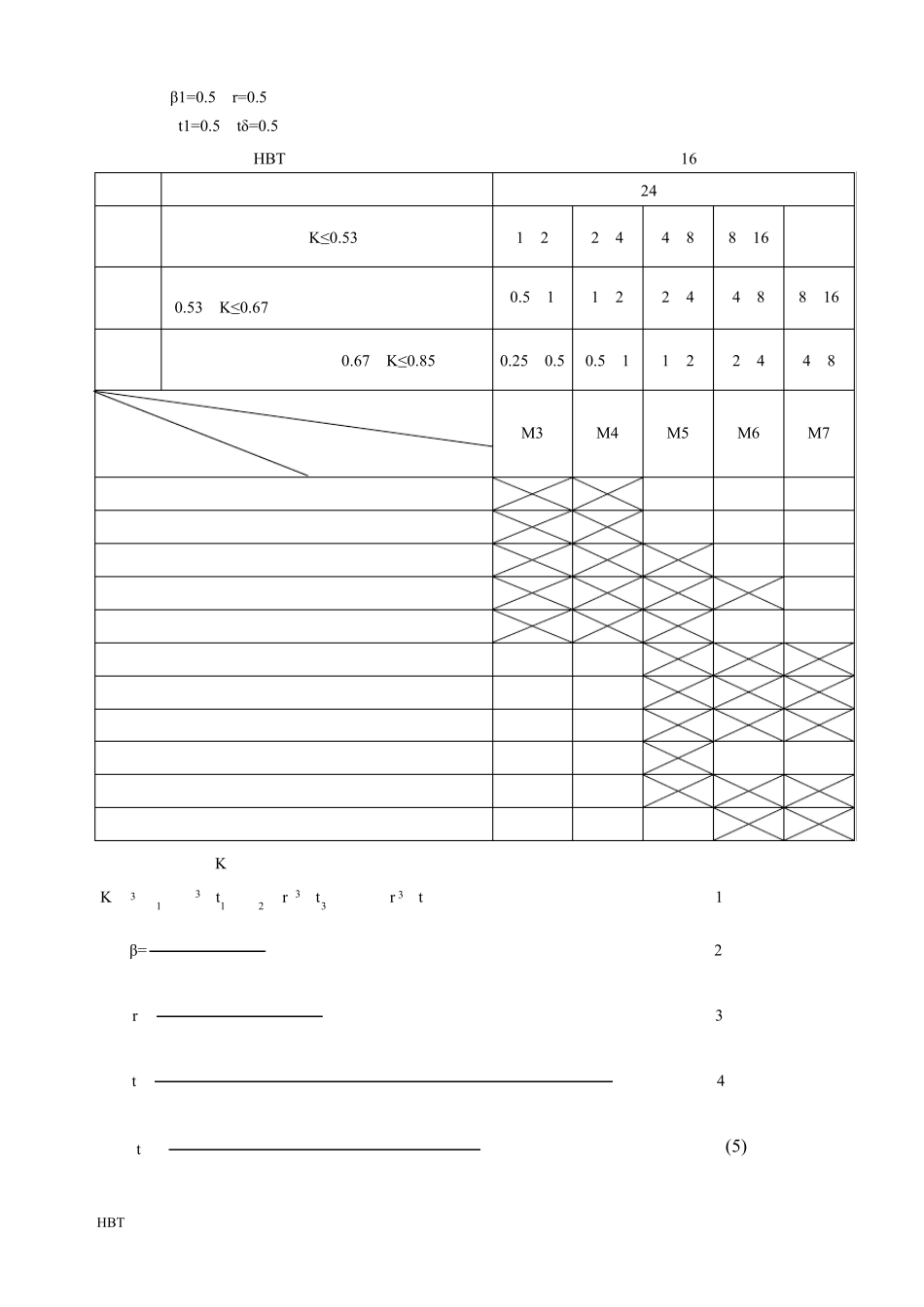

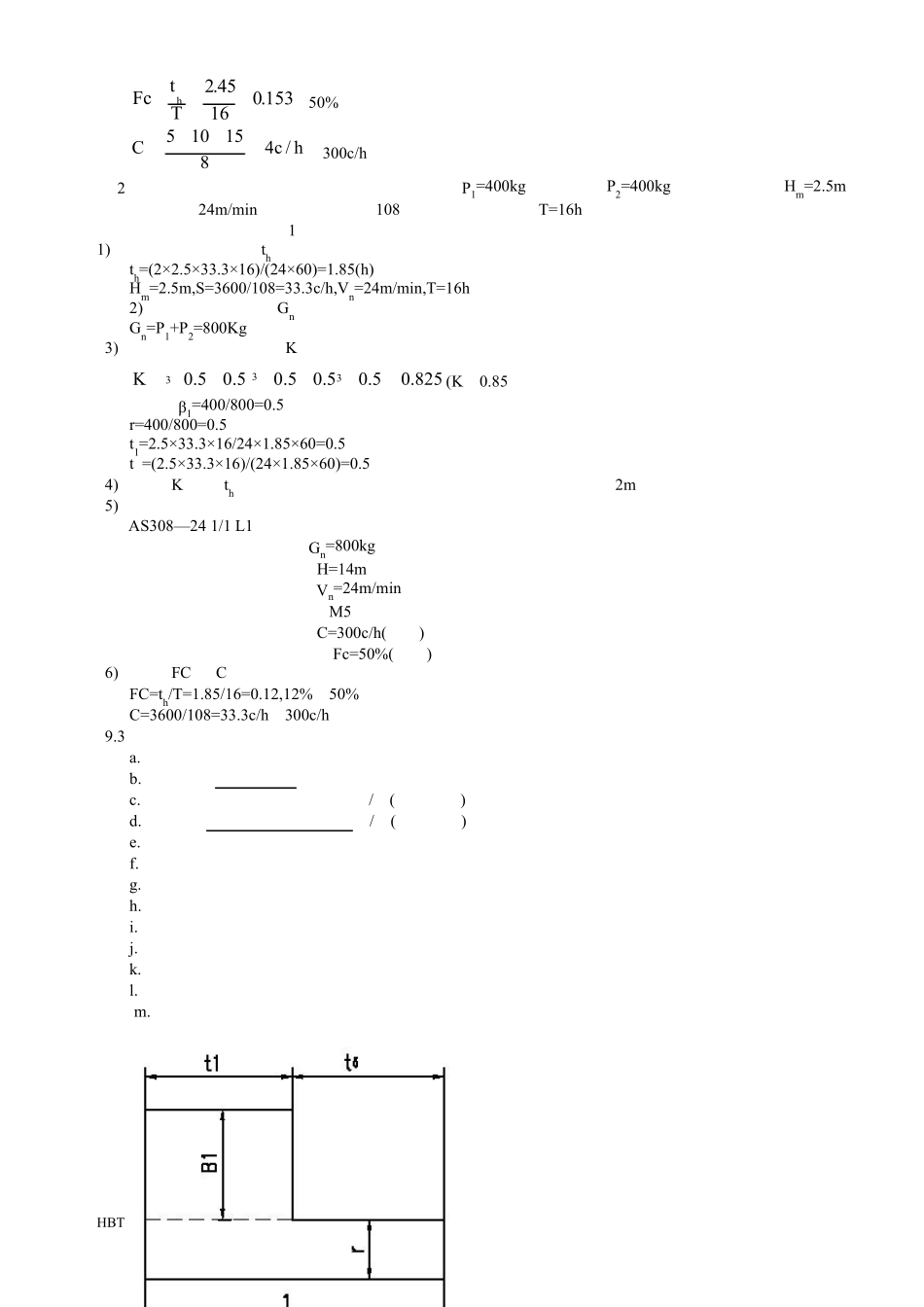

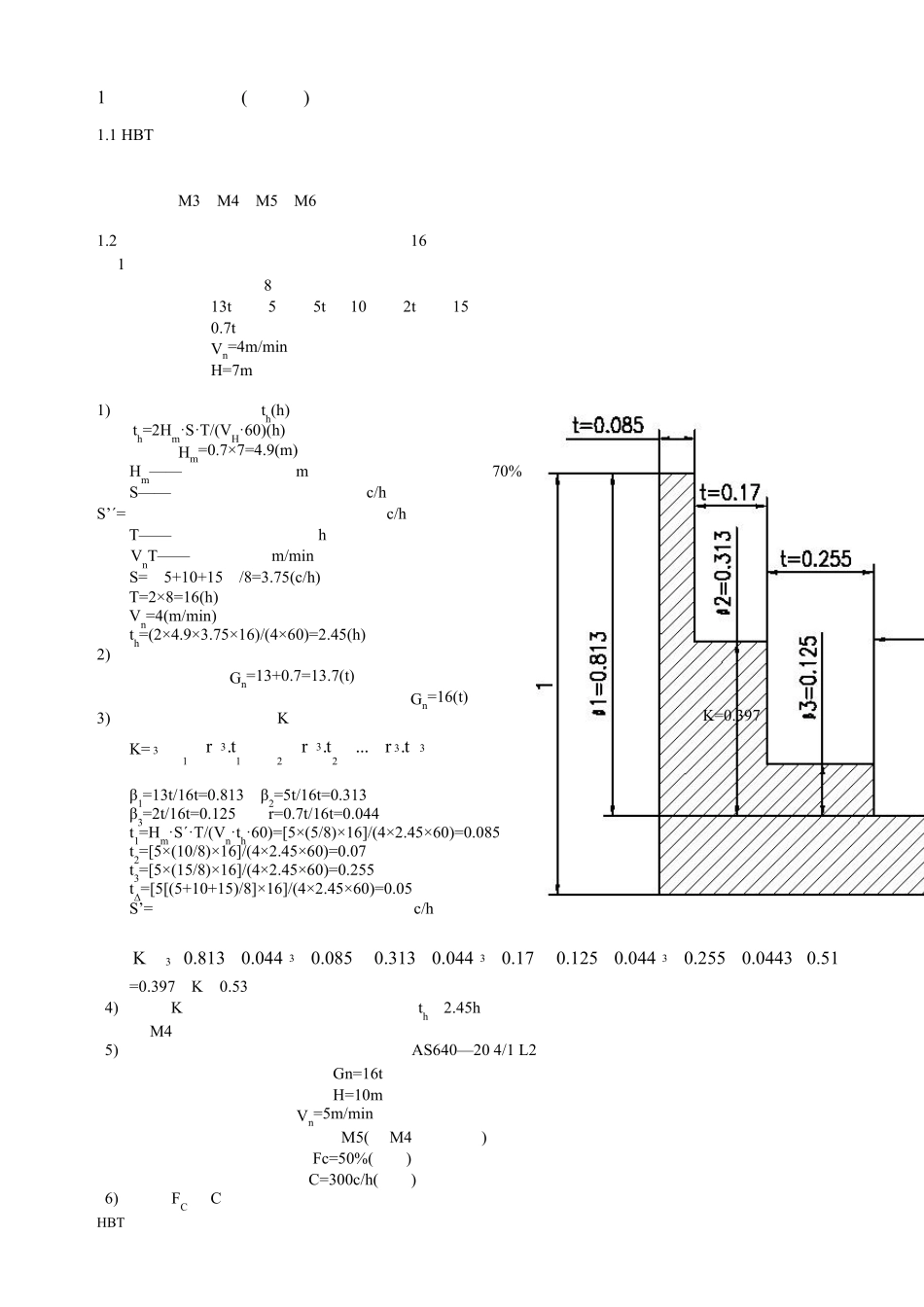

HBT1 电动葫芦的选用(计算法)1.1 HBT 型电动葫芦由于规格繁多给用户有充足的选择余地，因此合理的选素。那么如何选用电动葫芦呢？首先，需弄清电动葫芦应用的场合，做什么工作，主要参数，工作繁忙程度，负载程度以及轨道形式（轨道规格），建筑高度，控制方式（配套形式），电源等。然后，我们可通过经验估算或计算方法确定出机构工作级别（M3、M4、M5、M6）等，对安全性要求高的场合，应提高一个工作级别选用。进而查阅技术数据表确定出具体的规格型号。1.2 通过计算选用电动葫芦实例：（参见附表 16）例 1：某单位机加工车间需选用一台电动葫芦，具工作状态如下：两班制：每班工作 8 小时每班吊运：13t，共 5 次，5t 共 10 次，2t，共 15 次吊具重量：0.7t起升速度：Vn=4m/min起升高度：H=7m计算步骤：1)、确定每日工作时间 th(h)th=2Hm·S·T/(VH·60)(h)式中：Hm=0.7×7=4.9(m)Hm——平均起升高度（m）可选取最大起升高度的 70%S——平均每小时工作循环次数（c/h）S’´=相对每一种载荷每小时的起升次数（c/h）T——每天工作服务时间（h）VnT——起升速度（m/min）S=（5+10+15）/8=3.75(c/h)T=2×8=16(h)Vn=4(m/min)th=(2×4.9×3.75×16)/(4×60)=2.45(h)2)、初步确定最大起重量：最大起重量：Gn=13+0.7=13.7(t)根据查阅技术数据表有相进似的起重量 Gn=16(t)3)、计算载荷谱均立方根 K 值：K=  333232131......trtrtr式中：β1=13t/16t=0.813β2=5t/16t=0.313β3=2t/16t=0.125r=0.7t/16t=0.044t1=Hm·S´·T/(Vn·th·60)=[5×(5/8)×16]/(4×2.45×60)=0.085t2=[5×(10/8)×16]/(4×2.45×60)=0.07t3=[5×(15/8)×16]/(4×2.45×60)=0.255tΔ=[5[(5+10+15)/8]×16]/(4×2.45×60)=0.05S’=相对每一种载荷每小时的起升次数（c/h）将以上结果带入式中得：333351.00443.0255.0044.0125.017.0044.0313.0085.0044.0813.0K=0.397（K＜0.53＝轻级4)、根据 K 值（轻级）和每日平均工作时间 th（2.45h）确定工作级别，查电动葫芦工作级别得：机构工作级别为 M4。5)、查技术数据表选择相应的电动葫芦为：AS640—20 4/1 L2其主要参数：起重量Gn=16t起升高度H=10m起升速度 Vn=5m/min机构工作级别M5(比 M4 的更可靠)接电持续率 Fc=50%(合格)接电次数C=300c/h(合格)6)、核算 FC 和 C 值：载荷谱（K=0.397）HBT153.01645.2thTFc＜50%合格hcC/4815105...
