HD11,HD12,HD13(HD13BX),HD14单投刀开关

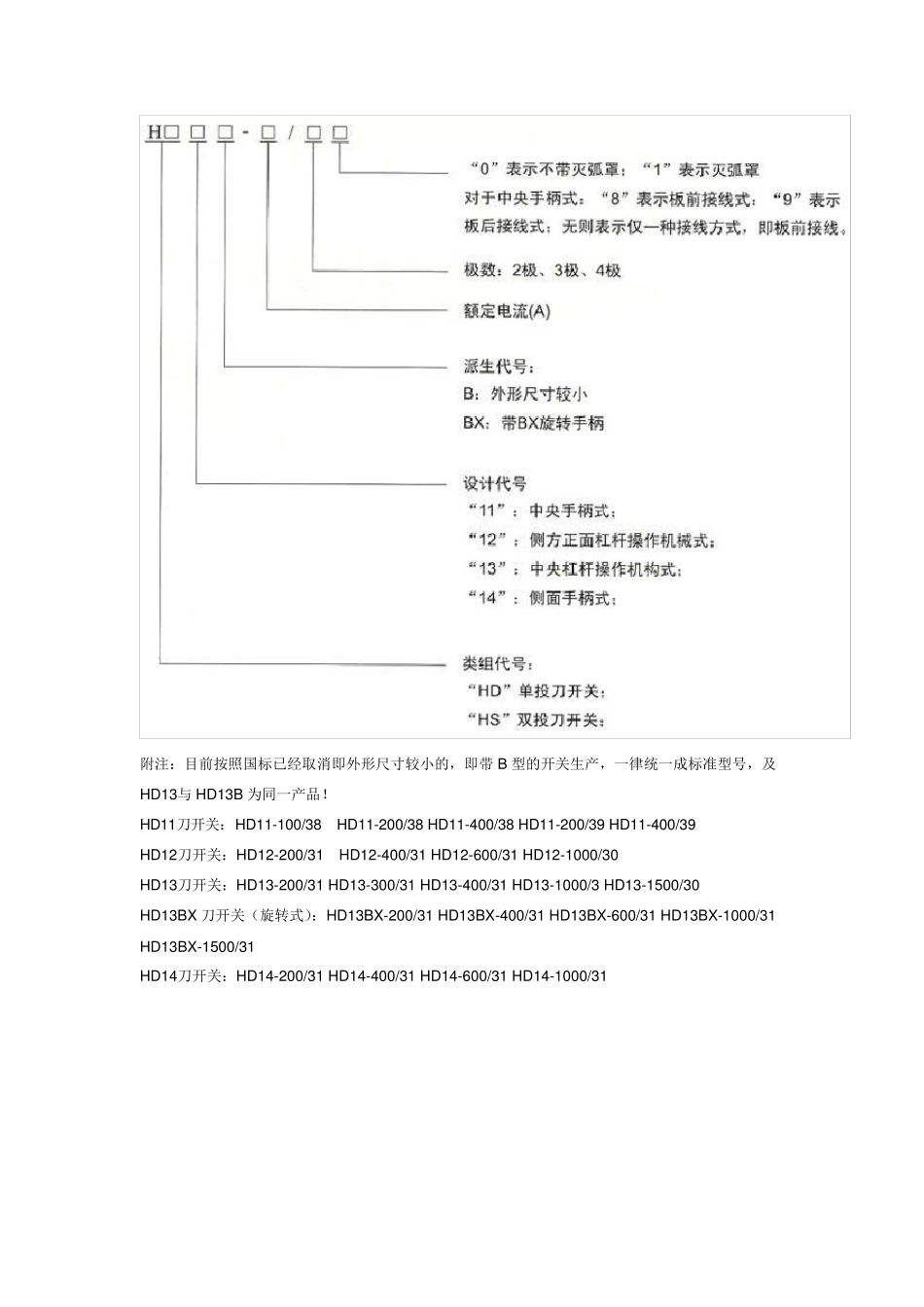

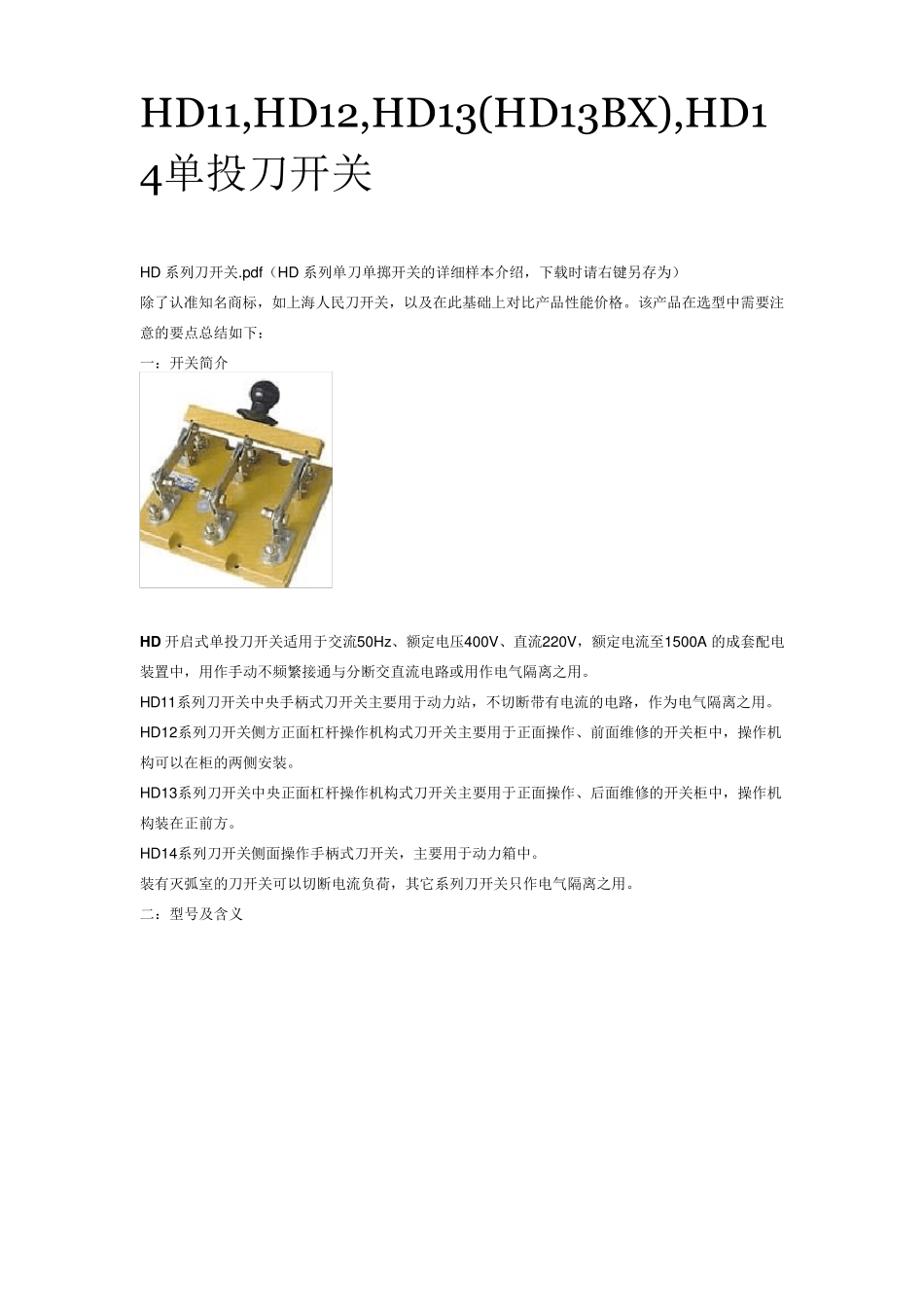

HD11,HD12,HD13(HD13BX),HD14单投刀开关 HD 系列刀开关.pdf（HD 系列单刀单掷开关的详细样本介绍，下载时请右键另存为） 除了认准知名商标，如上海人民刀开关，以及在此基础上对比产品性能价格。该产品在选型中需要注意的要点总结如下： 一：开关简介 H D 开启式单投刀开关适用于交流50Hz、额定电压400V、直流220V，额定电流至1500A 的成套配电装置中，用作手动不频繁接通与分断交直流电路或用作电气隔离之用。 HD11系列刀开关中央手柄式刀开关主要用于动力站，不切断带有电流的电路，作为电气隔离之用。 HD12系列刀开关侧方正面杠杆操作机构式刀开关主要用于正面操作、前面维修的开关柜中，操作机构可以在柜的两侧安装。 HD13系列刀开关中央正面杠杆操作机构式刀开关主要用于正面操作、后面维修的开关柜中，操作机构装在正前方。 HD14系列刀开关侧面操作手柄式刀开关，主要用于动力箱中。 装有灭弧室的刀开关可以切断电流负荷，其它系列刀开关只作电气隔离之用。 二：型号及含义 附注：目前按照国标已经取消即外形尺寸较小的，即带B 型的开关生产，一律统一成标准型号，及HD13与 HD13B 为同一产品！ HD11刀开关：HD11-100/38 HD11-200/38 HD11-400/38 HD11-200/39 HD11-400/39 HD12刀开关：HD12-200/31 HD12-400/31 HD12-600/31 HD12-1000/30 HD13刀开关：HD13-200/31 HD13-300/31 HD13-400/31 HD13-1000/3 HD13-1500/30 HD13BX 刀开关（旋转式）：HD13BX-200/31 HD13BX-400/31 HD13BX-600/31 HD13BX-1000/31 HD13BX-1500/31 HD14刀开关：HD14-200/31 HD14-400/31 HD14-600/31 HD14-1000/31 三：主要技术参数 1.额定电压为交流380V、直流220V。 2.额定电流为100、200、400、600、1000、1500A 3.主要技术性能参数(见表1) 注：通断能力为带有灭弧室的刀开关的技术指标 四：HD11系列单投开关(板前接线)外形与安装尺寸 五：HD11系列单投开关(板后接线)外形与安装尺寸 六：H D 12系列单投开关外形与安装尺寸 七：HD13系列单投开关(含 HD13BX)外形与安装尺寸 八：H D 14系列单投开关外形与安装尺寸
