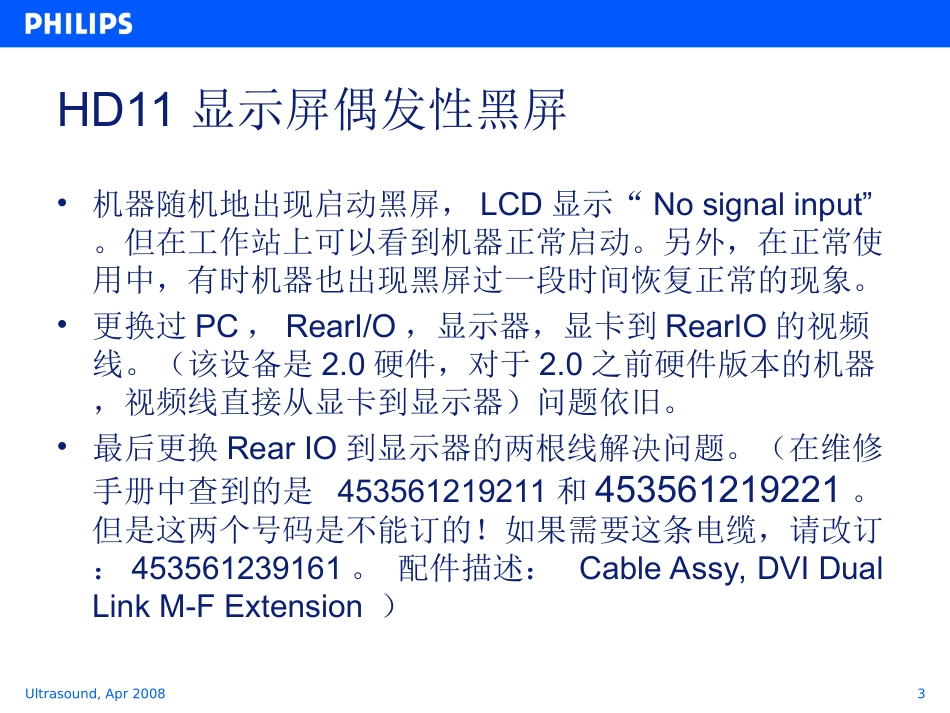

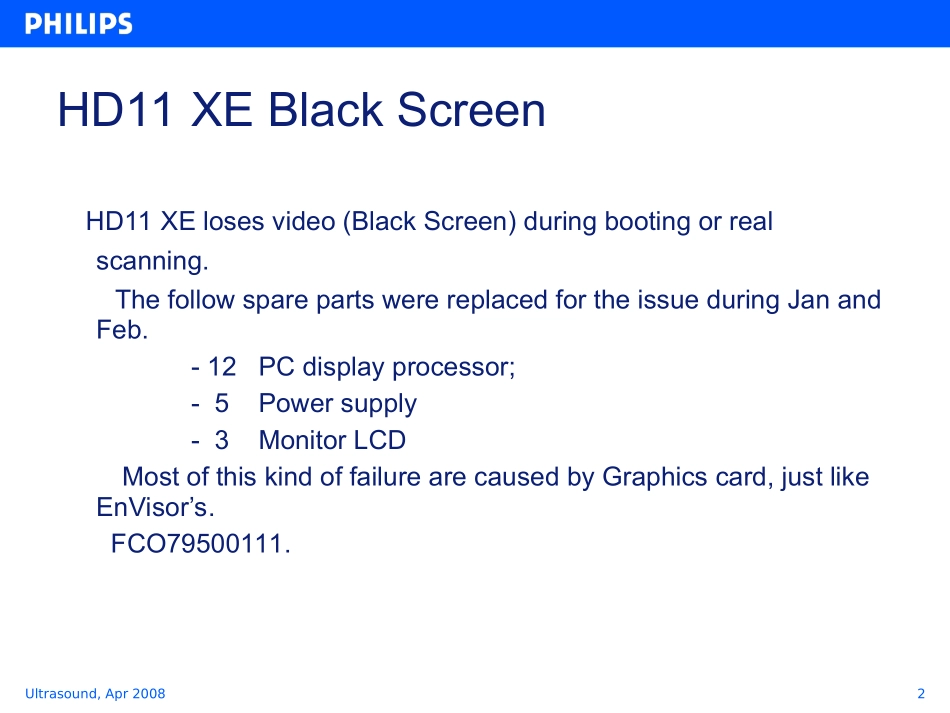

维修案例分享HD11XEzhanghuaUltrasound,Apr20082HD11XEBlackScreenHD11XElosesvideo(BlackScreen)duringbootingorrealscanning.ThefollowsparepartswerereplacedfortheissueduringJanandFeb.-12PCdisplayprocessor;-5Powersupply-3MonitorLCDMostofthiskindoffailurearecausedbyGraphicscard,justlikeEnVisor’s.FCO79500111.Ultrasound,Apr20083HD11显示屏偶发性黑屏•机器随机地出现启动黑屏，LCD显示“Nosignalinput”。但在工作站上可以看到机器正常启动。另外，在正常使用中，有时机器也出现黑屏过一段时间恢复正常的现象。•更换过PC，RearI/O，显示器，显卡到RearIO的视频线。（该设备是2.0硬件，对于2.0之前硬件版本的机器，视频线直接从显卡到显示器）问题依旧。•最后更换RearIO到显示器的两根线解决问题。（在维修手册中查到的是453561219211和453561219221。但是这两个号码是不能订的！如果需要这条电缆，请改订：453561239161。配件描述：CableAssy,DVIDualLinkM-FExtension）Ultrasound,Apr20084HD11显示屏偶发性黑屏2.0硬件的视频信号线连接情况如下图：Ultrasound,Apr200855HD11XE,HD11-USBmemorysticksandharddrivesdonotwork–故障现象：系统升级到1.0.8或是2.0之后U盘或者USB硬盘就无法在机器上使用–故障原因：USB存储设备的驱动程序放在了PRINTERS.01中，而不是COTS17上。–解决方案：安装好软件后使用PRINTERS.01安装所有的驱动。Factory/FieldTipUltrasound,Apr200866•HD11,HD11XEHowtogetlargerOB3Dpicturesforprintingneeds–故障现象：用户反应打印出来的三维胎儿图像太小了–故障原因：在进行打印前需要对图像进行设置–问题及解决：1.将三维图像部分全屏显示；2.选择感兴趣区域（ROI）；3.使用Zoom功能放大图像；4.打印•CurvedsymmetricalartifactthroughoutthesectoronHD11usingC8-4v–故障现象：使用C8-4V时，在整个扇区内有均匀的曲线状的伪影–故障原因：使用了有调光器的卤素灯–附注：这也是一种干扰，干扰无处不在，进行排查时需要多加留意。Ultrasound,Apr200877•故障现象：–机器报错“软件包初始化错误”，机器原始软件版本2.0.1，因为只能找到2.0.0软件，安装后屏幕上出现白色斑点，随机位置出现，散布于整个屏幕，截图见右图。•故障分析及解决：–新装机器，又没法马上出软件到手上，从其他机器上拆来一个预装有2.0.1软件的硬盘，解决问题。这个case比较奇怪，仅在各位遇到类似问题时作为参考Sharedcases：HD11XE白斑点Ultrasound,Apr200888ClosedVipersummary•zhejiangdongyanghosp(09A15R49002)HD11–故障现象•工作站上图像正常，主机只显示部分图像。–解决过程•更换显示器、RearIO不解决问题。•更换PC解决问题。Ultrasound,Apr20089HD11图像成像重影•机器二维图像下出现重影，如下所示，各项操作一切正常：•查看电源，+100V指示灯灭了，测量电压值明显偏低（8V）。此外+2.5V和+3.3V的指示灯虽然亮着，但是测量值偏低（分别只有1V和2V）。Ultrasound,Apr200810HD11图像成像重影•更换电源解决问题。•除此之外，目前得知的和图像重影问题相关的电路板包括：SignalProcessor，SignalDistribution，TransducerConnector以及探头等。•不同电路板的问题，表现现象可能一样，在分析过程中，需要结合系统自检、交换探头接口板位置等方法确定故障根源。Ultrasound,Apr200811HD11大接口探头无法识别•设备配备了两个小接口一个大接口，大接口的探头已经无法识别使用，其他几个探头在扇区内有黑条纹。•首先，能使用的探头都有黑条纹，排除探头本身的问题，考虑的焦点在E-box内的电路板。•RST自检，大接口报错，还有第三块通道板报错。有两个部件报错，要进行排查：–首先排查通道板：交换通道板的位置，通道板的报错仍然指向第三块通道板，问题不在通道板；–排查接口板：改变接口板在Distribution的位置，情况一样。Ultrasound,Apr200812HD11大接口探头无法识别•根据排查的结果，问题应该在大接口板本身和Distribution板—Distribution板本身没有任何可以检测的部分，即使有问题，在RST自检中也不会表现出来。•最终更换Distribu...
