HECRAS使用手册翻译

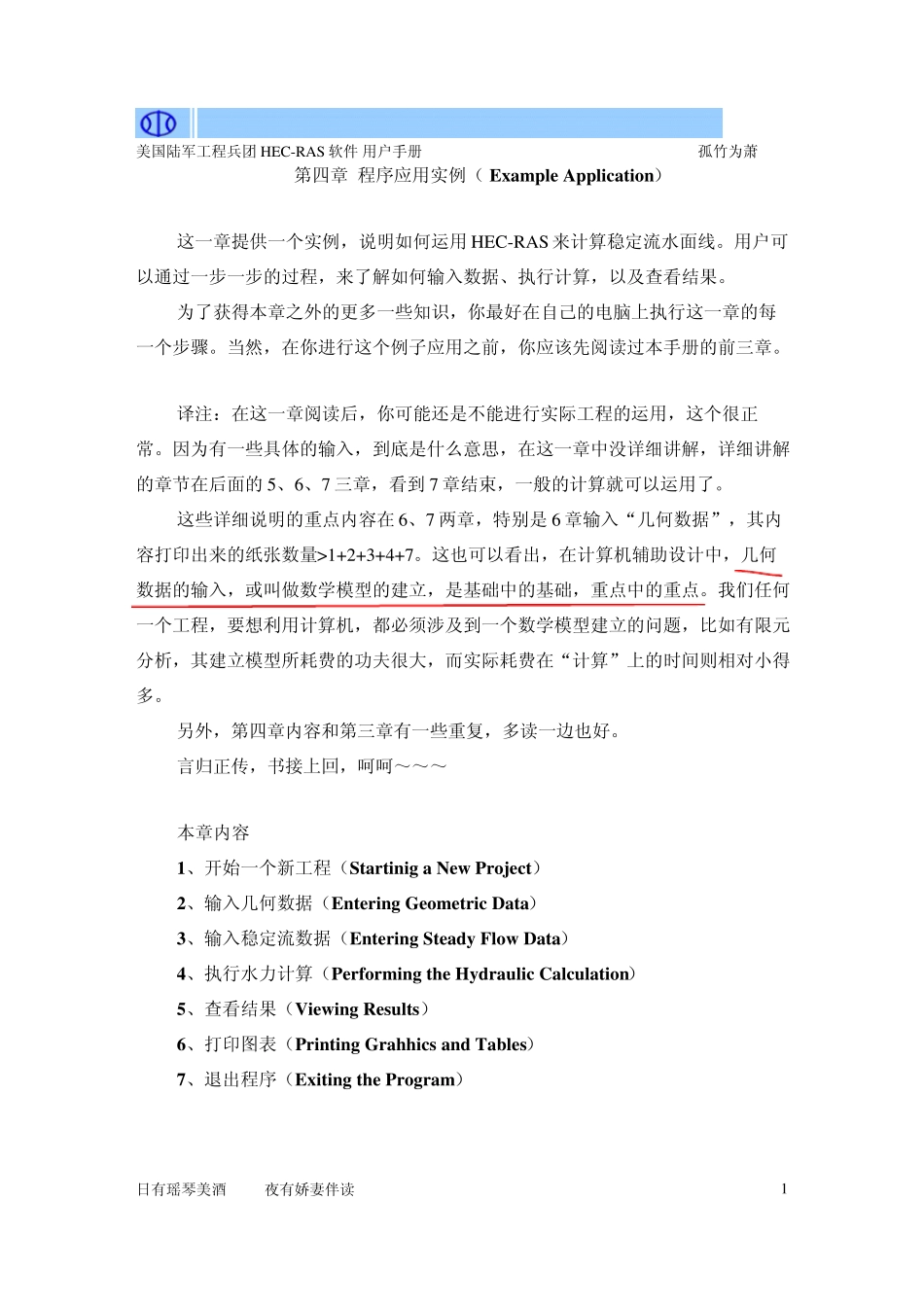

美国陆军工程兵团 HEC-RAS软件 用户手册 孤竹为萧 日有瑶琴美酒 夜有娇妻伴读 1第四章 程序应用实例（ Example Application） 这一章提供一个实例，说明如何运用 HEC-RAS来计算稳定流水面线。用户可以通过一步一步的过程，来了解如何输入数据、执行计算，以及查看结果。 为了获得本章之外的更多一些知识，你最好在自己的电脑上执行这一章的每一个步骤。当然，在你进行这个例子应用之前，你应该先阅读过本手册的前三章。 译注：在这一章阅读后，你可能还是不能进行实际工程的运用，这个很正常。因为有一些具体的输入，到底是什么意思，在这一章中没详细讲解，详细讲解的章节在后面的 5、6、7 三章，看到 7 章结束，一般的计算就可以运用了。 这些详细说明的重点内容在 6、7 两章，特别是 6 章输入“几何数据”，其内容打印出来的纸张数量>1+2+3+4+7。这也可以看出，在计算机辅助设计中，几何数据的输入，或叫做数学模型的建立，是基础中的基础，重点中的重点。我们任何一个工程，要想利用计算机，都必须涉及到一个数学模型建立的问题，比如有限元分析，其建立模型所耗费的功夫很大，而实际耗费在“计算”上的时间则相对小得多。 另外，第四章内容和第三章有一些重复，多读一边也好。 言归正传，书接上回，呵呵～～～ 本章内容 1、开始一个新工程（Startinig a New Project） 2、输入几何数据（Entering Geometric Data） 3、输入稳定流数据（Entering Steady Flow Data） 4、执行水力计算（Performing the Hydraulic Calculation） 5、查看结果（Viewing Results） 6、打印图表（Printing Grahhics and Tables） 7、退出程序（Exiting the Program） 美国陆军工程兵团HEC-RAS 软件 用户手册 孤竹为萧 日有瑶琴美酒 夜有娇妻伴读 21、开始一个新工程（Startinig a New Project） 开始这个例子，我们首先启动 HEC-RAS 程序，双击 HEC-RAS 在 Window s 中的图标。程序主窗口如图 4.1（如果你第一次运行这个程序，里面将是空白的）。 图 4.1 HEC-RAS 主窗口 注：本来第四章的图和第三章有很多是相同的，我并没有直接把我翻译的第三章中的图拿过来，而是把原版文档上的图截下来的。大家可以看出，如果是我自己运行的图片，和原版是不同的，因为操作系统不同，所以图片样子有点差别。 截原版的图的原因是，大家可以根据原版的图来一步一步的做，包括文件名啊什么都一样，而如...
