HFSS仿真平面螺旋电感

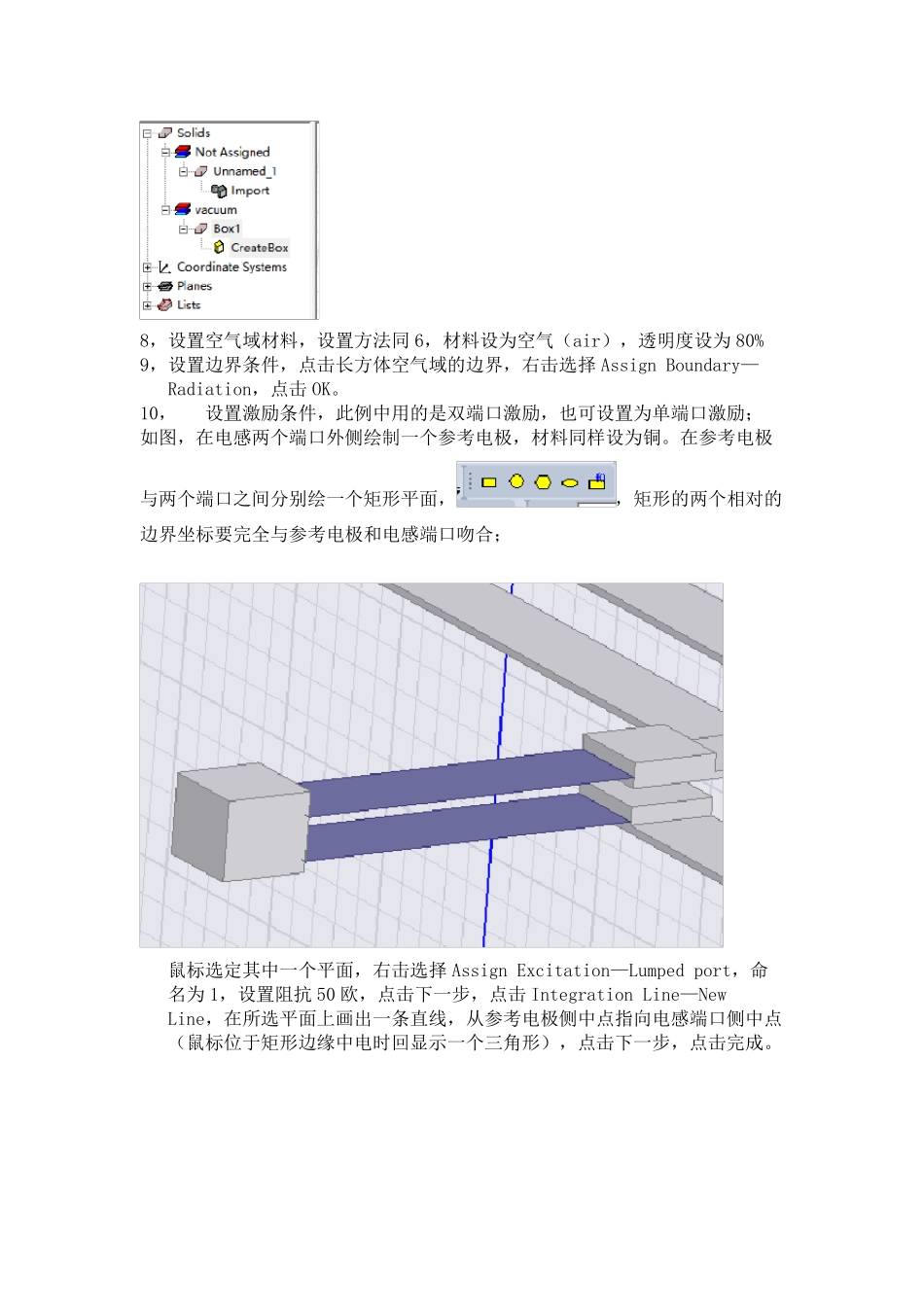

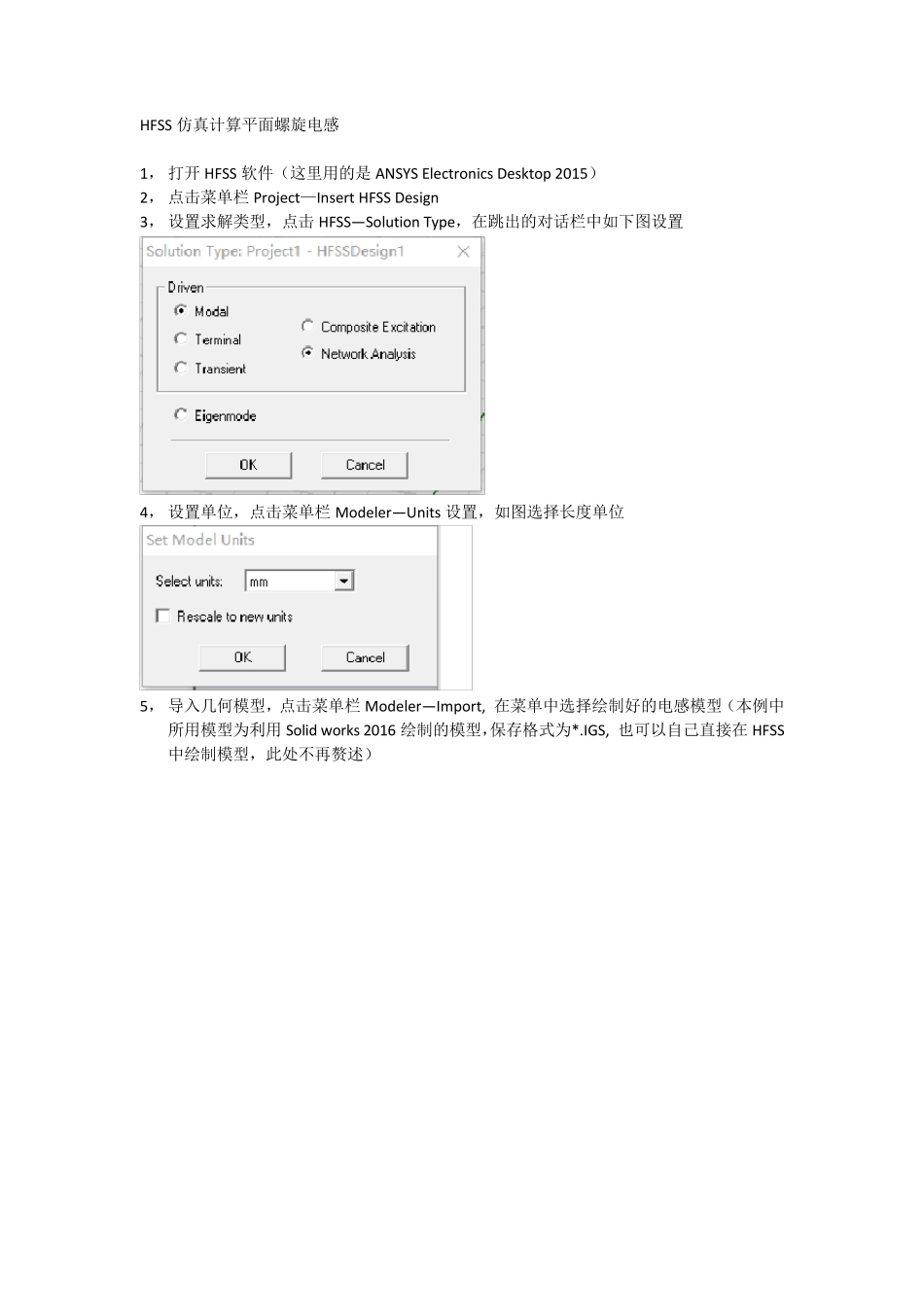

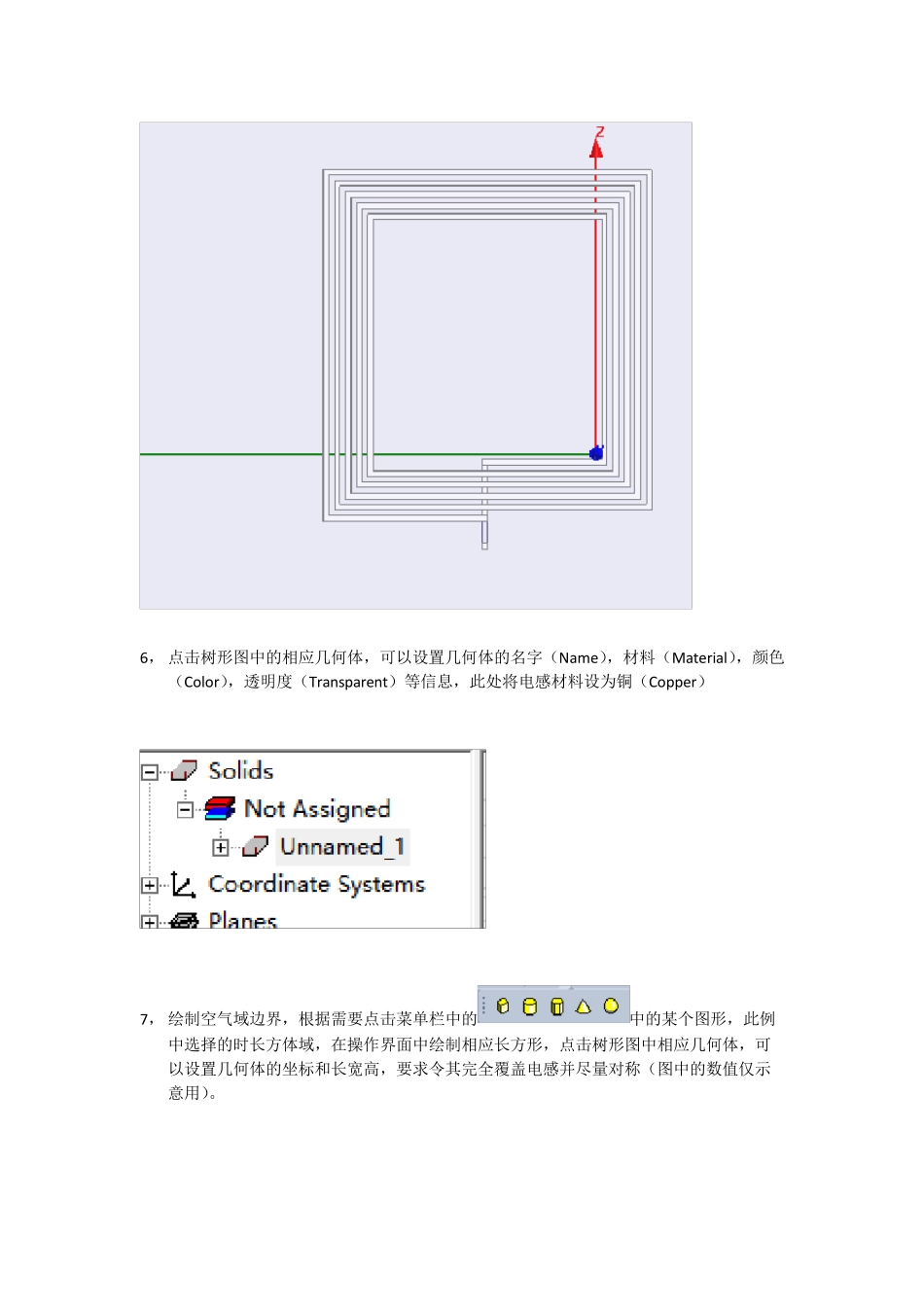

HFSS 仿真计算平面螺旋电感 1， 打开HFSS 软件（这里用的是ANSYS Electronics Desktop 2015） 2， 点击菜单栏Project—Insert HFSS Design 3， 设置求解类型，点击HFSS— Solution Type，在跳出的对话栏中如下图设置 4， 设置单位，点击菜单栏Modeler— Units 设置，如图选择长度单位 5， 导入几何模型，点击菜单栏Modeler— Import, 在菜单中选择绘制好的电感模型（本例中所用模型为利用Solid works 2016 绘制的模型，保存格式为*.IGS, 也可以自己直接在 HFSS中绘制模型，此处不再赘述） 6， 点击树形图中的相应几何体，可以设置几何体的名字（Name），材料（Material），颜色（Color），透明度（Transparent）等信息，此处将电感材料设为铜（Copper） 7， 绘制空气域边界，根据需要点击菜单栏中的中的某个图形，此例中选择的时长方体域，在操作界面中绘制相应长方形，点击树形图中相应几何体，可以设置几何体的坐标和长宽高，要求令其完全覆盖电感并尽量对称（图中的数值仅示意用）。 8，设置空气域材料，设置方法同6，材料设为空气（air），透明度设为80% 9，设置边界条件，点击长方体空气域的边界，右击选择Assign Boundary—Radiation，点击OK。 10， 设置激励条件，此例中用的是双端口激励，也可设置为单端口激励； 如图，在电感两个端口外侧绘制一个参考电极，材料同样设为铜。在参考电极与两个端口之间分别绘一个矩形平面，，矩形的两个相对的边界坐标要完全与参考电极和电感端口吻合； 鼠标选定其中一个平面，右击选择Assign Excitation—Lumped port，命名为1，设置阻抗 50 欧，点击下一步，点击Integration Line—New Line，在所选平面上画出一条直线，从参考电极侧中点指向电感端口侧中点（鼠标位于矩形边缘中电时回显示一个三角形），点击下一步，点击完成。 参照上一步，在另一个举行平面上绘制另一个激励源 2. 11， 设置求解条件，右击工程树 Analysis-Add solution Setup,右击Setup1-Add Frequency Sweep,在弹出的对话框中设置扫频范围和步长（此例选择的是 1-100Mhz，步长 1Mhz） 12， 双击Setup 1，设置求解频率，通常设为扫频范围的最大值，然后设置Adoptive Solution 参数，关系到运算的精度和速度，可以慢慢调试，一般先用默认值粗算，设置完成后按Enter 键确认。 13， 右击工程树Analysis—Analyze all，或者点击菜单栏工具计算。 14， 计算完成后，右...
