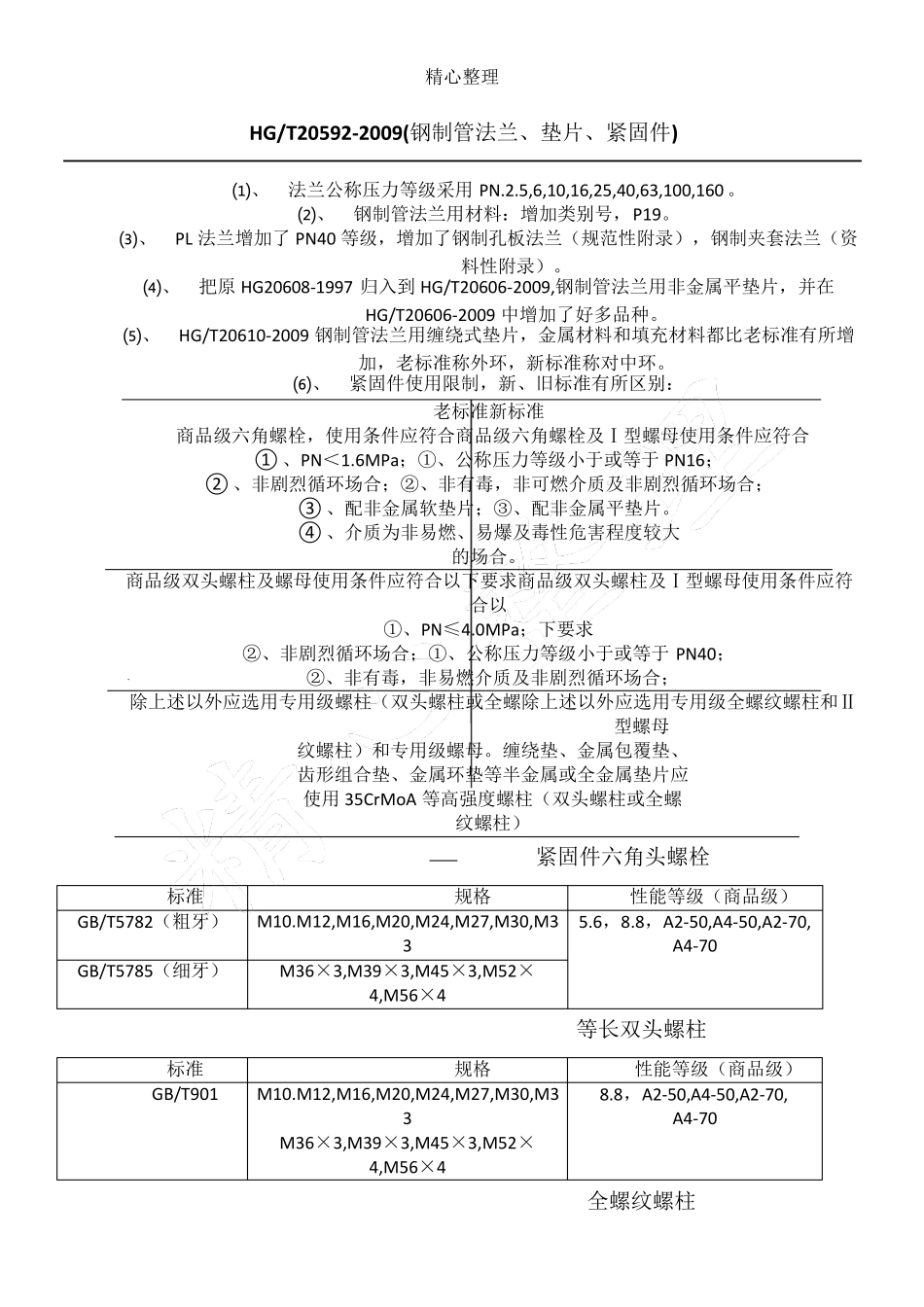

精心整理 HG/T20592-2009(钢制管法兰、垫片、紧固件) ⑴、 法兰公称压力等级采用 PN.2.5,6,10,16,25,40,63,100,160 。 ⑵、 钢制管法兰用材料:增加类别号,P19。 ⑶、 PL 法兰增加了 PN40 等级,增加了钢制孔板法兰(规范性附录),钢制夹套法兰(资料性附录)。 ⑷、 把原 HG20608-1997 归入到 HG/T20606-2009,钢制管法兰用非金属平垫片,并在HG/T20606-2009 中增加了好多品种。 ⑸、 HG/T20610-2009 钢制管法兰用缠绕式垫片,金属材料和填充材料都比老标准有所增加,老标准称外环,新标准称对中环。 ⑹、 紧固件使用限制,新、旧标准有所区别: 老标准新标准 商品级六角螺栓,使用条件应符合商品级六角螺栓及Ⅰ型螺母使用条件应符合 ① 、PN<1.6MPa;①、公称压力等级小于或等于 PN16; ② 、非剧烈循环场合;②、非有毒,非可燃介质及非剧烈循环场合; ③ 、配非金属软垫片;③、配非金属平垫片。 ④ 、介质为非易燃、易爆及毒性危害程度较大 的场合。 商品级双头螺柱及螺母使用条件应符合以下要求商品级双头螺柱及Ⅰ型螺母使用条件应符合以 ①、PN≤4.0MPa;下要求 ②、非剧烈循环场合;①、公称压力等级小于或等于 PN40; ②、非有毒,非易燃介质及非剧烈循环场合; 除上述以外应选用专用级螺柱(双头螺柱或全螺除上述以外应选用专用级全螺纹螺柱和Ⅱ型螺母 纹螺柱)和专用级螺母。缠绕垫、金属包覆垫、 齿形组合垫、金属环垫等半金属或全金属垫片应 使用 35CrMoA 等高强度螺柱(双头螺柱或全螺 纹螺柱) 紧固件六角头螺栓 标准 规格 性能等级(商品级) GB/T5782(粗牙) M10.M12,M16,M20,M24,M27,M30,M33 5.6,8.8,A2-50,A4-50,A2-70, A4-70 GB/T5785(细牙) M36×3,M39×3,M45×3,M52×4,M56×4 等长双头螺柱 标准 规格 性能等级(商品级) GB/T901 M10.M12,M16,M20,M24,M27,M30,M33 M36×3,M39×3,M45×3,M52×4,M56×4 8.8,A2-50,A4-50,A2-70, A4-70 全螺纹螺柱 精心整理 标准 规格 材料 HG/T20613 M10.M12,M16,M20,M24,M27,M30,M33 M36×3,M39×3,M45×3,M52×4,M56×4 35CrMo,42CrMo,25Cr2MoV, 0Cr18Ni9,0Cr17Ni12Mo2 螺栓/螺柱与螺母匹配 螺栓、螺柱 螺母 GB/T5782(粗牙),GB/T5785(细牙) GB/T6170(粗牙),GB/T6171(细牙) GB/T901 GB/T6170(粗牙),GB/T6171(细牙) HG/T20613 GB/T6175(粗牙),GB/T6176(细牙) 紧固件材料 高强度 中强度 ...
