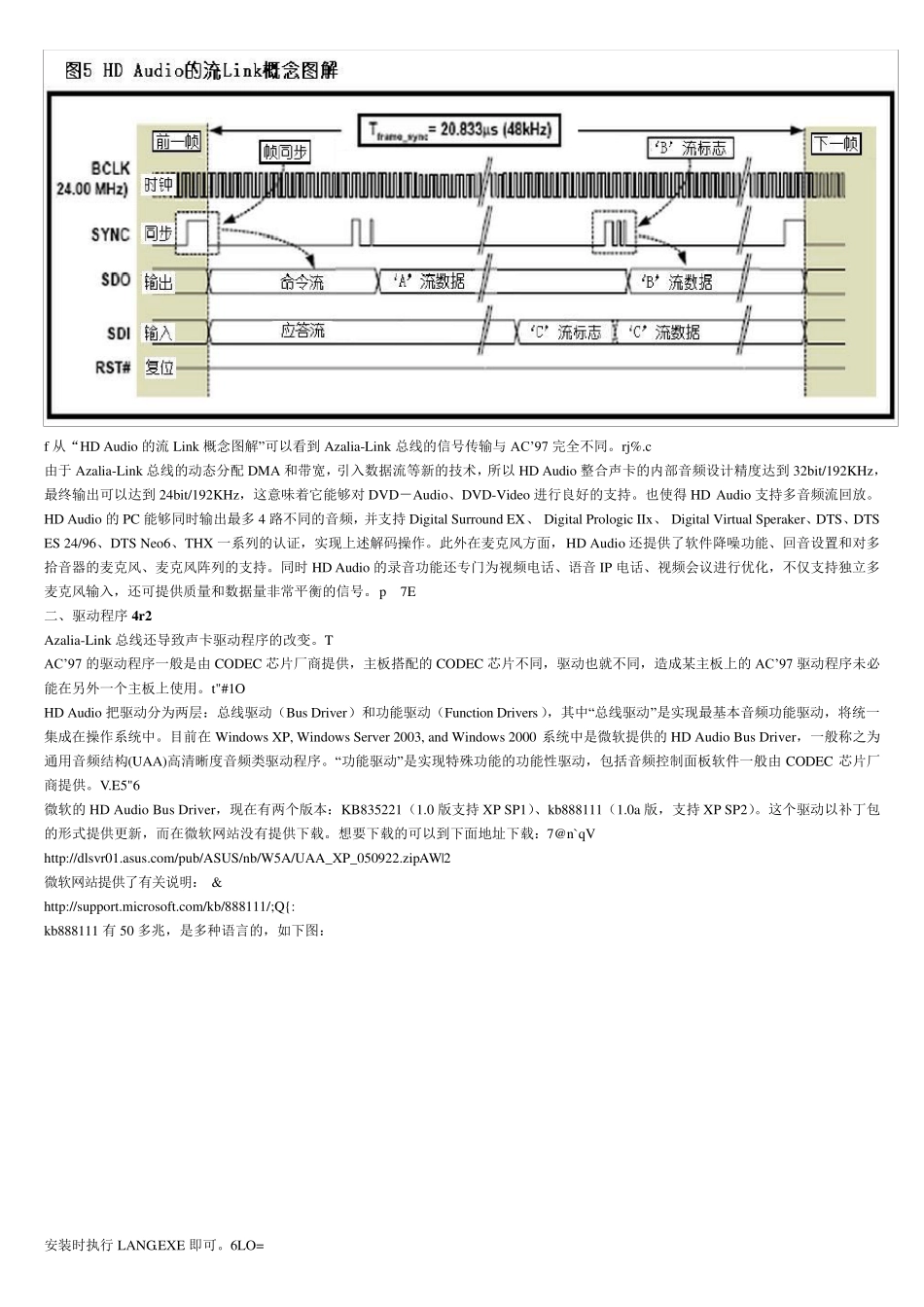

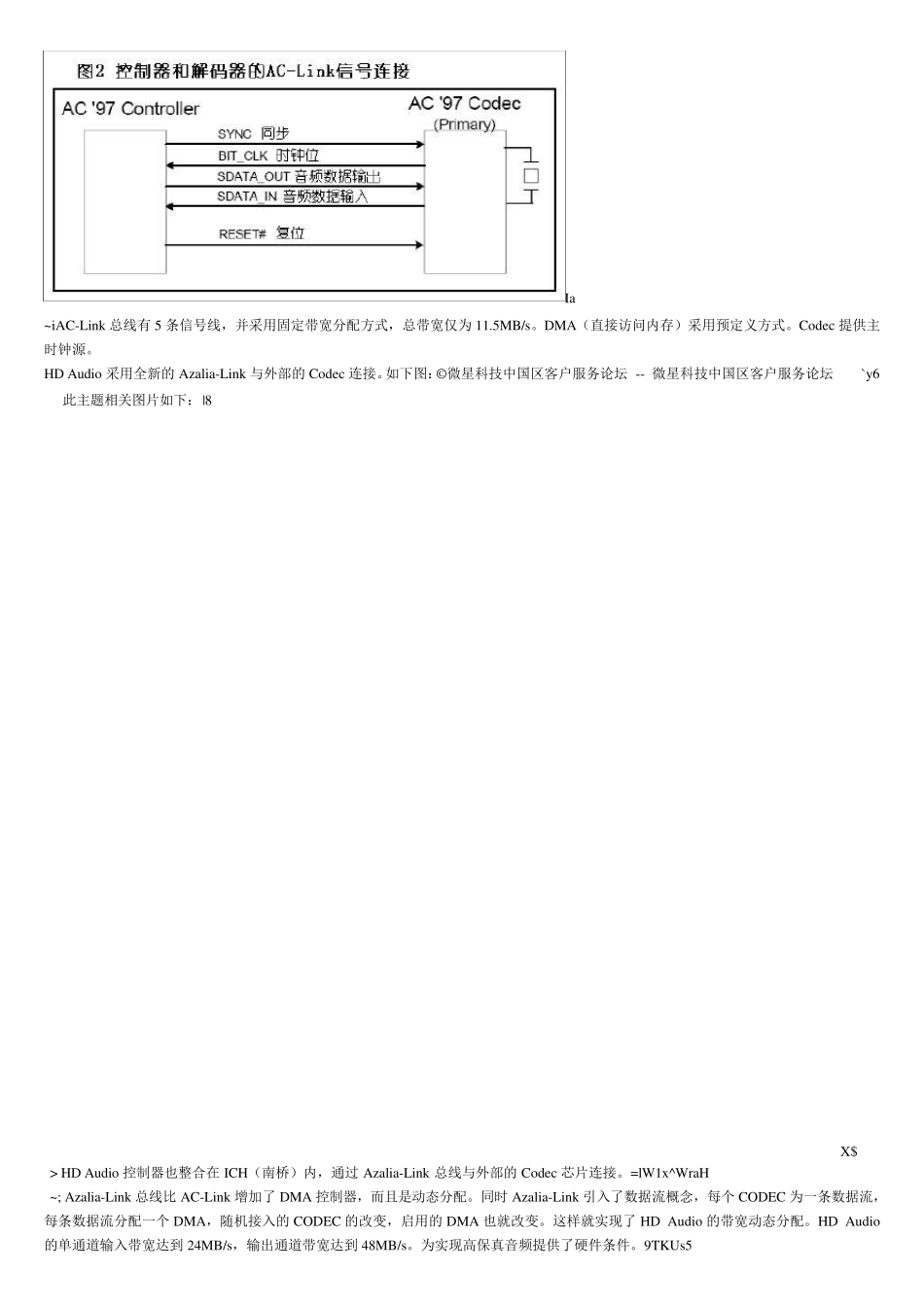

英特尔的AC’97 声卡标准在PC 全面实施后，让计算机用户享受到了集成声卡的经济实惠和优美的音质。随着用户对高保真家庭影院级PC的需求，AC’97 已经不能满足。于是Intel 与杜比(Dolby)公司合力推出新一代的High Definition Audio（HD Audio 高保真音频）音频规范。XD HD Audio 比AC’97 作了那些技术革新？从下面的对比表可以看出有9 项重大的革新。R,/论坛 -- 微星科技中国区客户服务论坛 Y$:K6 此主题相关图片如下 d|N一、Azalia Link 总线`'` HD Audio 与AC’97 相比，最根本技术革新是总线方式的改变。'{j! AC’97 用AC-Link 与外部的Codec（数/模转换解码器）相连接。如下图：m 0.L%Lv *AC’97 软声卡的数字音频控制器、AC-Link 和控制器整合在ICH（南桥）内，控制器通过 AC-Link 总线与外部的Codec 芯片连接。t} Ia ~iAC-Link 总线有5 条信号线，并采用固定带宽分配方式，总带宽仅为11.5MB/s。DMA（直接访问内存）采用预定义方式。Codec 提供主时钟源。 HD Audio 采用全新的 Azalia-Link 与外部的 Codec 连接。如下图：© 微星科技中国区客户服务论坛 -- 微星科技中国区客户服务论坛 `y6 此主题相关图片如下：|8 X$ > HD Audio 控制器也整合在 ICH（南桥）内，通过 Azalia-Link 总线与外部的 Codec 芯片连接。=lW1x^WraH ~; Azalia-Link 总线比 AC-Link 增加了 DMA 控制器，而且是动态分配。同时 Azalia-Link 引入了数据流概念，每个 CODEC 为一条数据流，每条数据流分配一个 DMA，随机接入的 CODEC 的改变，启用的 DMA 也就改变。这样就实现了 HD Audio 的带宽动态分配。HD Audio的单通道输入带宽达到 24MB/s，输出通道带宽达到 48MB/s。为实现高保真音频提供了硬件条件。9TKUs5 f 从“HD Audio 的流 Link 概念图解” 可以看到 Azalia-Link 总线的信号传输与 AC’97 完全不同。rj%.c 由于 Azalia-Link 总线的动态分配 DMA 和带宽，引入数据流等新的技术，所以 HD Audio 整合声卡的内部音频设计精度达到 32bit/192KHz，最终输出可以达到 24bit/192KHz，这意味着它能够对 DVD－Audio、DVD-Video 进行良好的支持。也使得 HD Audio 支持多音频流回放。HD Audio 的 PC 能够同时输出最多 4 路不同的音频，并支持 Digital Surround EX、 Digital Prologic IIx、 Digital Virtual Speraker、DTS、DTS ES 24/96、D...
