HR150A型洛氏硬度计

HR150A型洛氏硬度计_第1页
1/13

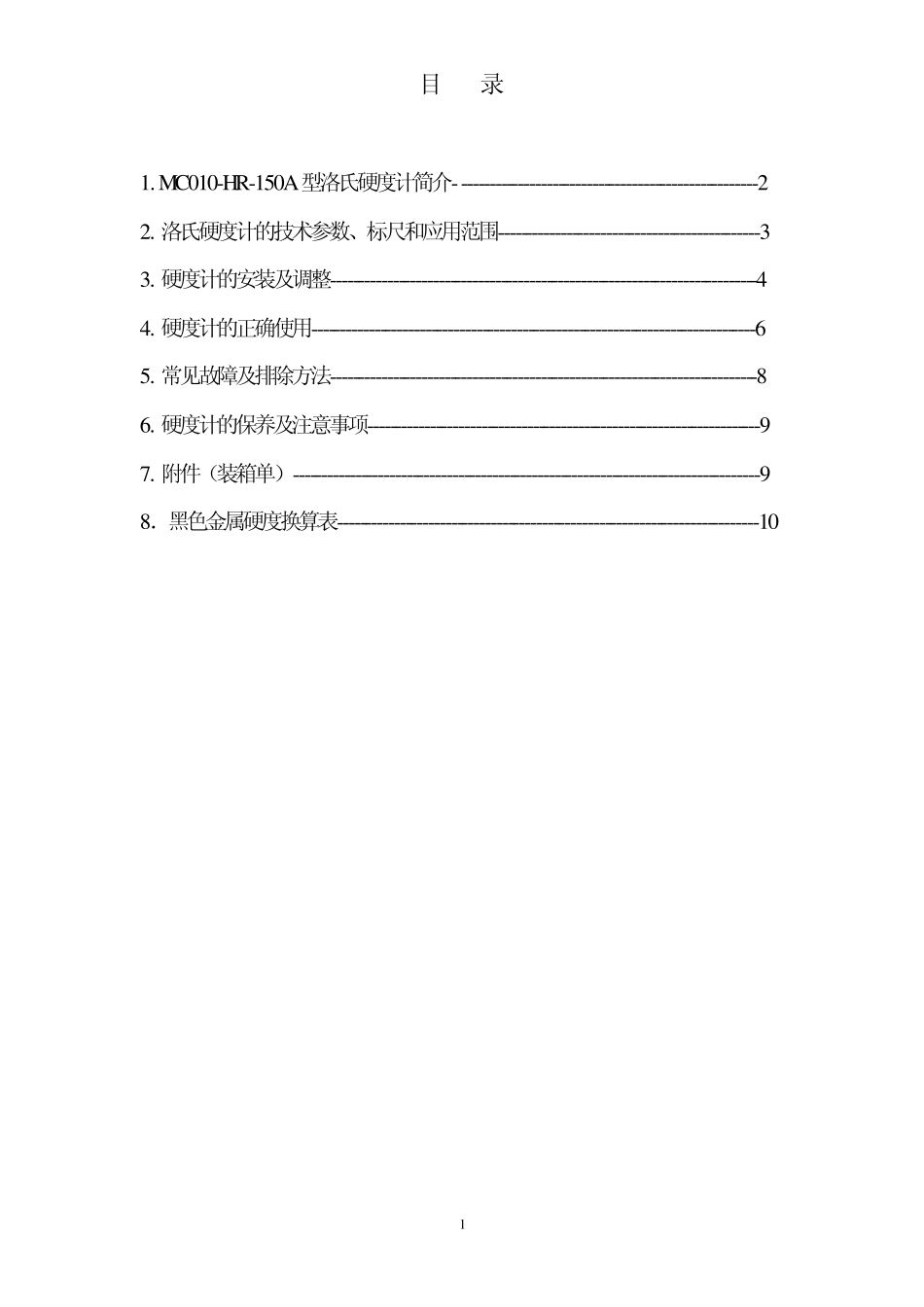

HR150A型洛氏硬度计_第2页
2/13

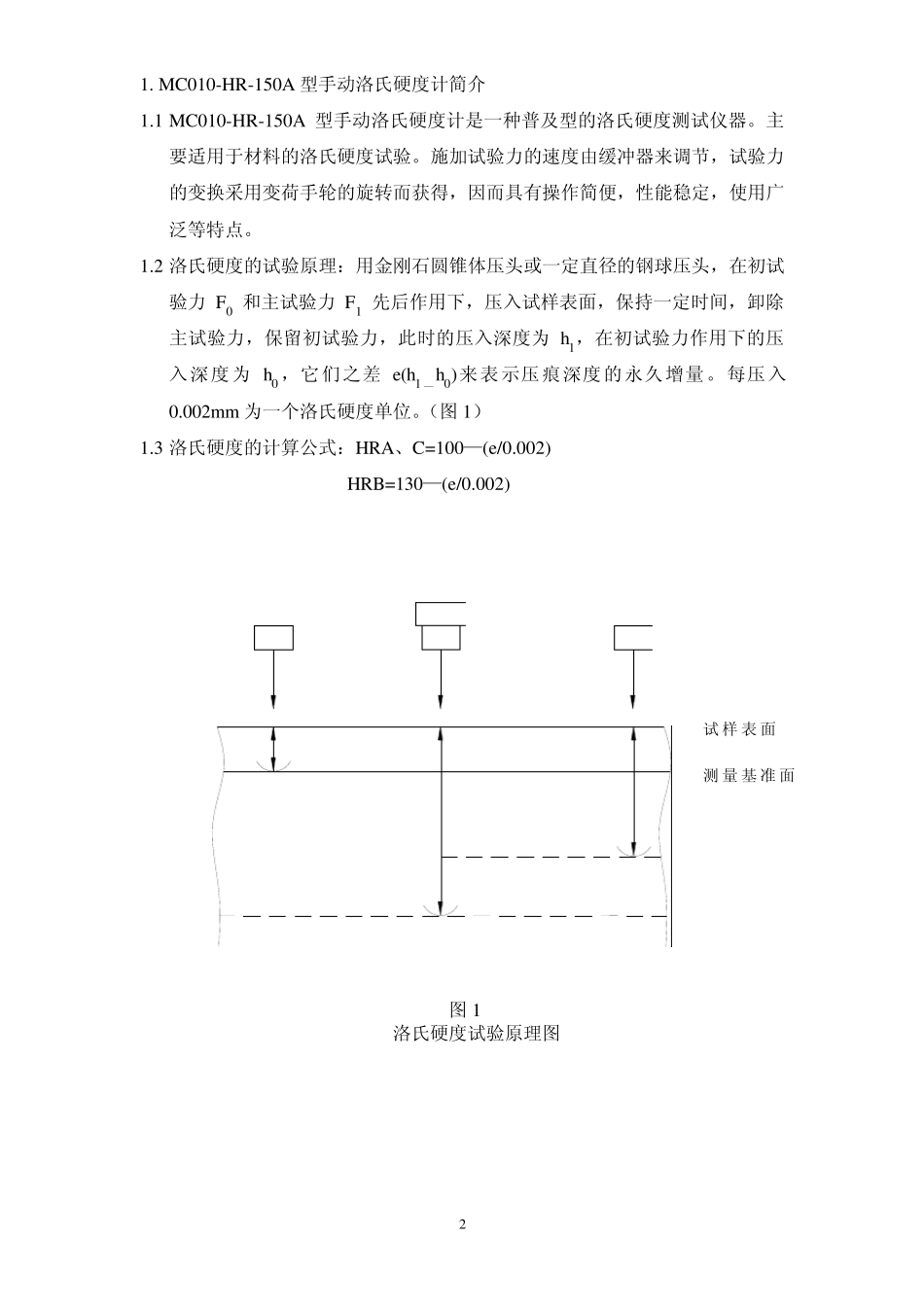

HR150A型洛氏硬度计_第3页
3/13
MC010-HR-150A 型手动洛氏硬度计 使用说明书 通过ISO9001-2000 国际质量管理体系认证 执行标准:Q/SSSI1--2005 上海研润光机科技有限公司 使用前请仔细阅读本说明书 1 目 录 1. MC010-HR-150A型洛氏硬度计简介- ----------------------------------------------------2 2. 洛氏硬度计的技术参数、标尺和应用范围----------------------------------------------3 3. 硬度计的安装及调整---------------------------------------------------------------------------4 4. 硬度计的正确使用------------------------------------------------------------------------------6 5. 常见故障及排除方法---------------------------------------------------------------------------8 6. 硬度计的保养及注意事项---------------------------------------------------------------------9 7. 附件(装箱单)----------------------------------------------------------------------------------9 8.黑色金属硬度换算表--------------------------------------------------------------------------10 2 1. MC010-HR-150A 型手动洛氏硬度计简介 1.1 MC010-HR-150A 型手动洛氏硬度计是一种普及型的洛氏硬度测试仪器。主要适用于材料的洛氏硬度试验。施加试验力的速度由缓冲器来调节,试验力的变换采用变荷手轮的旋转而获得,因而具有操作简便,性能稳定,使用广泛等特点。 1.2 洛氏硬度的试验原理:用金刚石圆锥体压头或一定直径的钢球压头,在初试验力F0 和主试验力F1 先后作用下,压入试样表面,保持一定时间,卸除主试验力,保留初试验力,此时的压入深度为h1,在初试验力作用下的压入深度为 h0 ,它们之差e(h1 —h0)来表示压痕深度的永久增量。每压入0.002m m 为一个洛氏硬度单位。(图 1) 1.3 洛氏硬度的计算公式:HRA、C=100—(e/0.002) HRB=130—(e/0.002) h1h0h测量 基 准 面试样表面0F1FF00F 图 1 洛氏硬度试验原理图 3 2. 洛氏硬度计的技术参数、标尺和应用范围 2.1 初试验力:98N 2.2 总试验力:588N 980N 1471N 2.3 压力规格: 2.3.1 金刚石圆锥体压头 2.3.2 直径1.588mm 钢球压头 2.4 洛氏硬度测试范围: (20~88)HRA (20~100)HRB (20~70)HRC 2.5 升降丝杆行程最大距离: 200mm 2.6 压头中心至机身距离: 150mm 2.7 外形尺寸: 466×250×618...
