HT1632C在点阵式LED显示屏中的应用

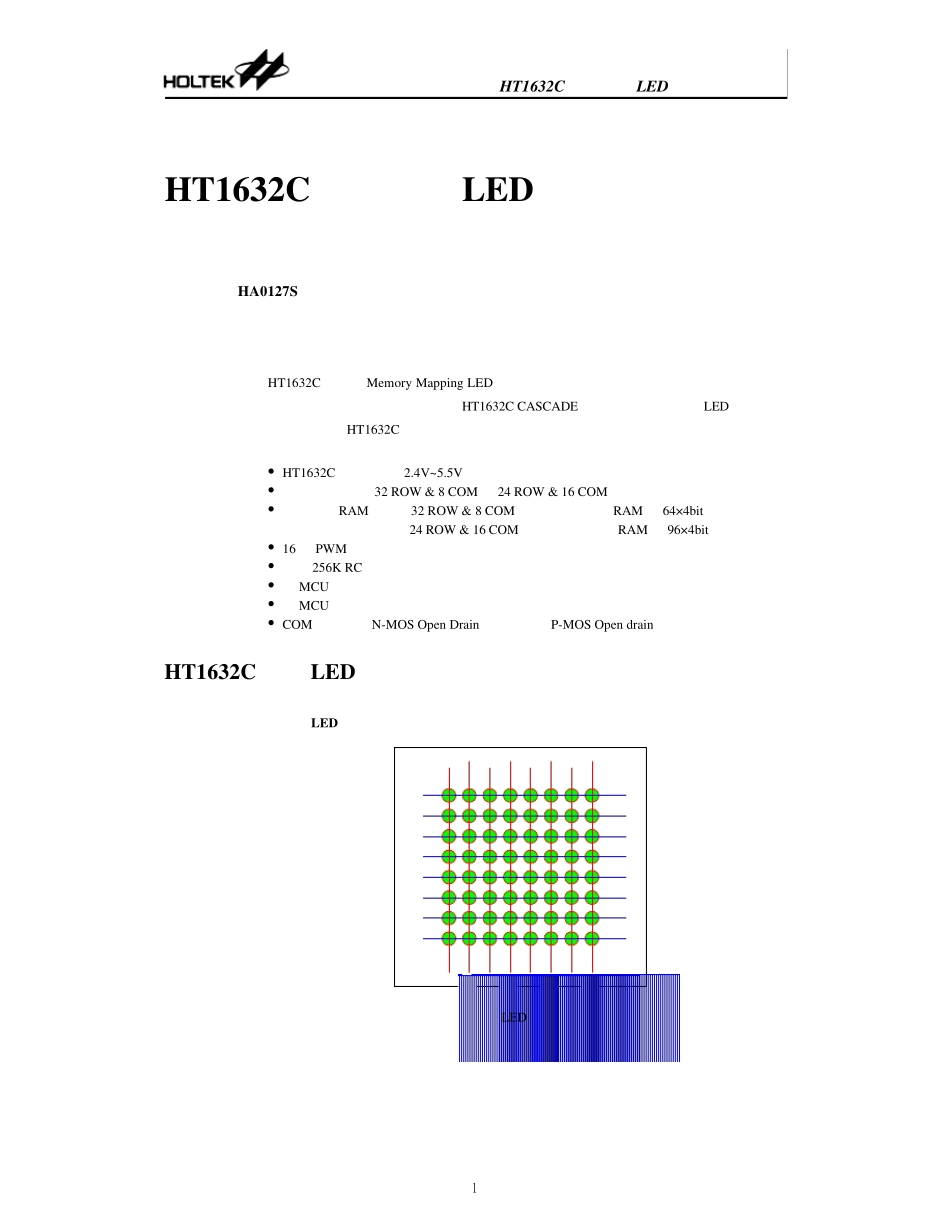

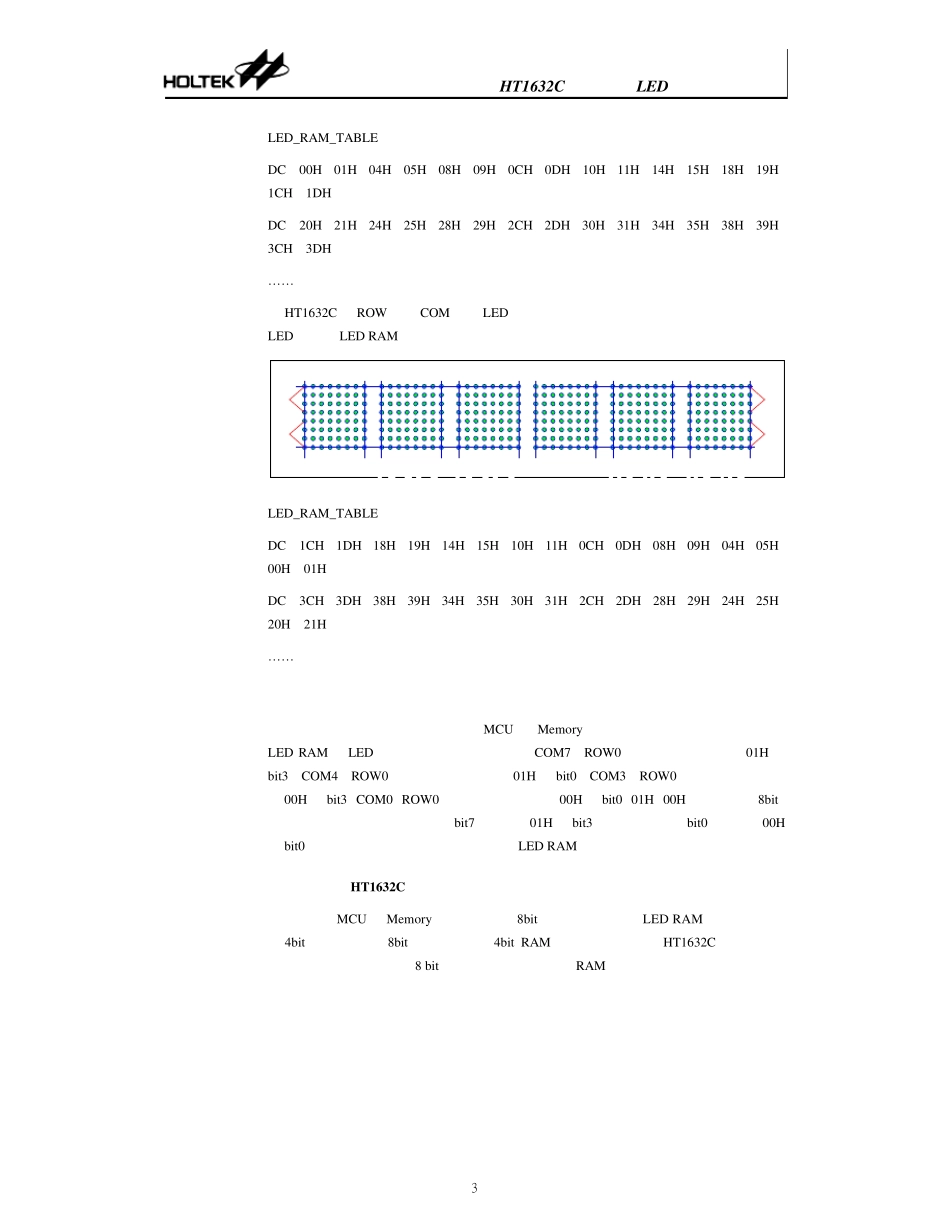

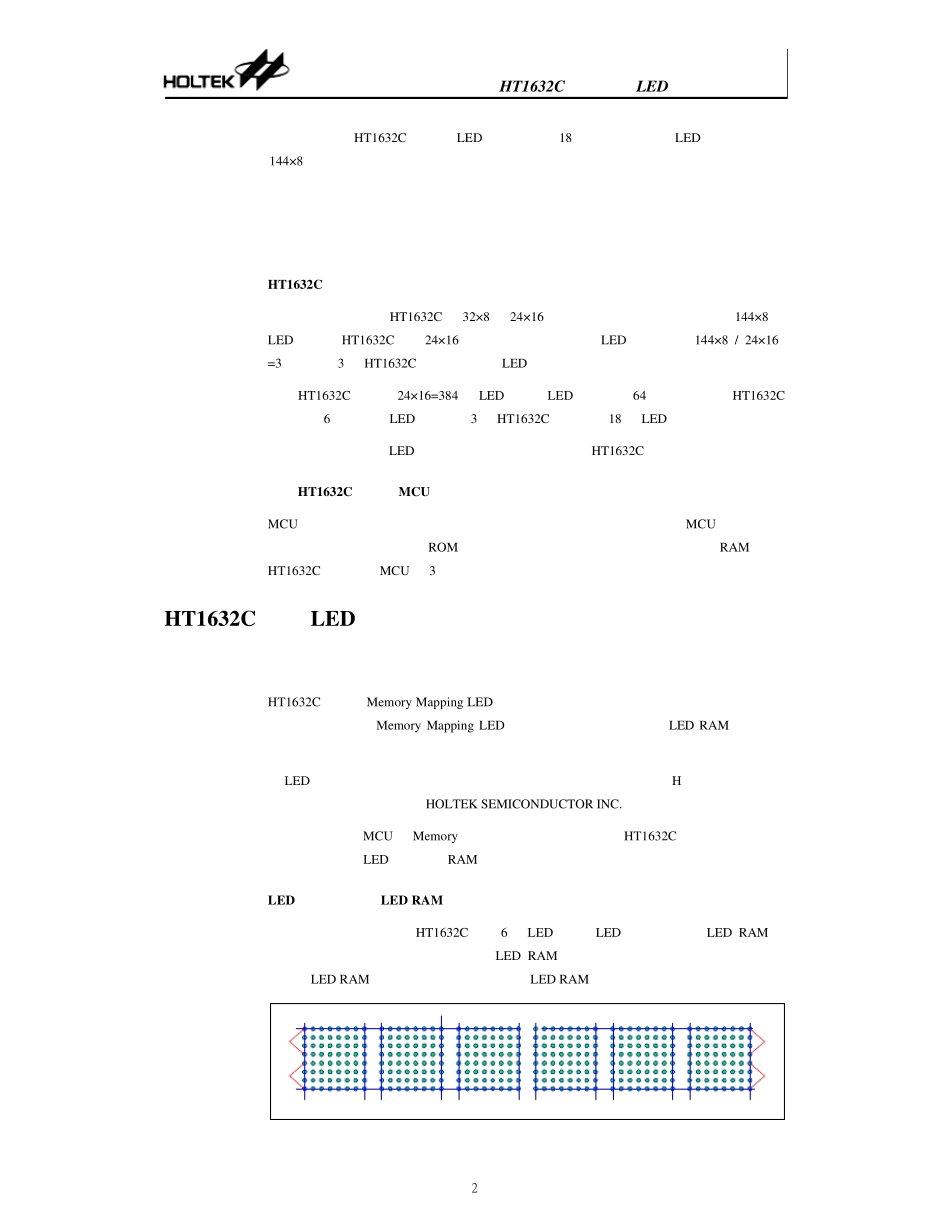

HT1632C 在点阵式LED 显示屏中的应用 1 HT1632C 在点阵式 LED显示屏中的应用 文件编码文件编码：：HA0127S 简介 HT1632C 是一种 Memory Mapping LED 显示驱动器，它广泛应用在数字时钟、温度计、湿度计等工业仪器仪表显示中，多片 HT1632C CASCADE 的使用方法在点阵式 LED 显示应用中尤为显著。HT1632C 的基本特性如下： • HT1632C 工作电压：2.4V~5.5V • 多种显示方式（32 ROW & 8 COM 或 24 ROW & 16 COM） • 内建显示 RAM（若选 32 ROW & 8 COM 显示方式，显示 RAM 为 64×4bit； 若选 24 ROW & 16 COM 显示方式，显示 RAM 为 96×4bit）。 • 16 级 PWM 亮度控制 • 内建 256K RC 振荡器 • 与 MCU 接口为串行接口方式 • 与 MCU 通讯有命令指令和数据指令 • COM 线可选为 N-MOS Open Drain 输出驱动或 P-MOS Open drain 输出驱动 HT1632C 驱动 LED 点数评估 点阵式 LED 显示屏结构 最小的 LED 点阵板 HT1632C 在点阵式LED 显示屏中的应用 2 我们现在要用 HT1632C 驱动的 LED 显示屏是用 18 块如上图所示的 LED 点阵板组成的144×8 的点阵屏幕，效果图如下： HT1632C 芯片选取评估 上面已经介绍了一片 HT1632C 有 32×8 或 24×16 两种显示方式，我们现在要推动 144×8 点LED 显示屏，HT1632C应选 24×16 显示方式，这样可驱动的 LED 点数较多。（144×8）/（24×16）=3，这样用 3 片 HT1632C 就可完成以上 LED 显示屏的驱动。 单片 HT1632C 可驱动 24×16=384 点 LED，一块 LED 点阵板有 64 点，那么一片 HT1632C则可驱动 6 块最小的 LED 点阵板。3 片 HT1632C 则可驱动 18 块 LED 点阵板。 再如，我们要点亮的 LED 点阵显示屏点数更大，那么对 HT1632C 芯片的数量需求就越多。 推动 HT1632C 芯片的 MCU 选取 MCU 选取要根据自己所选图形数量多少及图形显示变化方式如何来确定 MCU 的资源，图形数量较多时会占用较多的 ROM 空间，图形显示方式变化较多时会占用较多的 RAM 空间。HT1632C 只需占用 MCU 的 3 根输出线。 HT1632C 驱动 LED 点阵屏图形显示方法 图形显示概述 HT1632C 是一种 Memory Mapping LED 显示驱动器，这种驱动方式为图形显示带来了极大便利。实际上利用 Memory Mapping LED 驱动器显示图形就变成了对 LED RAM ...
