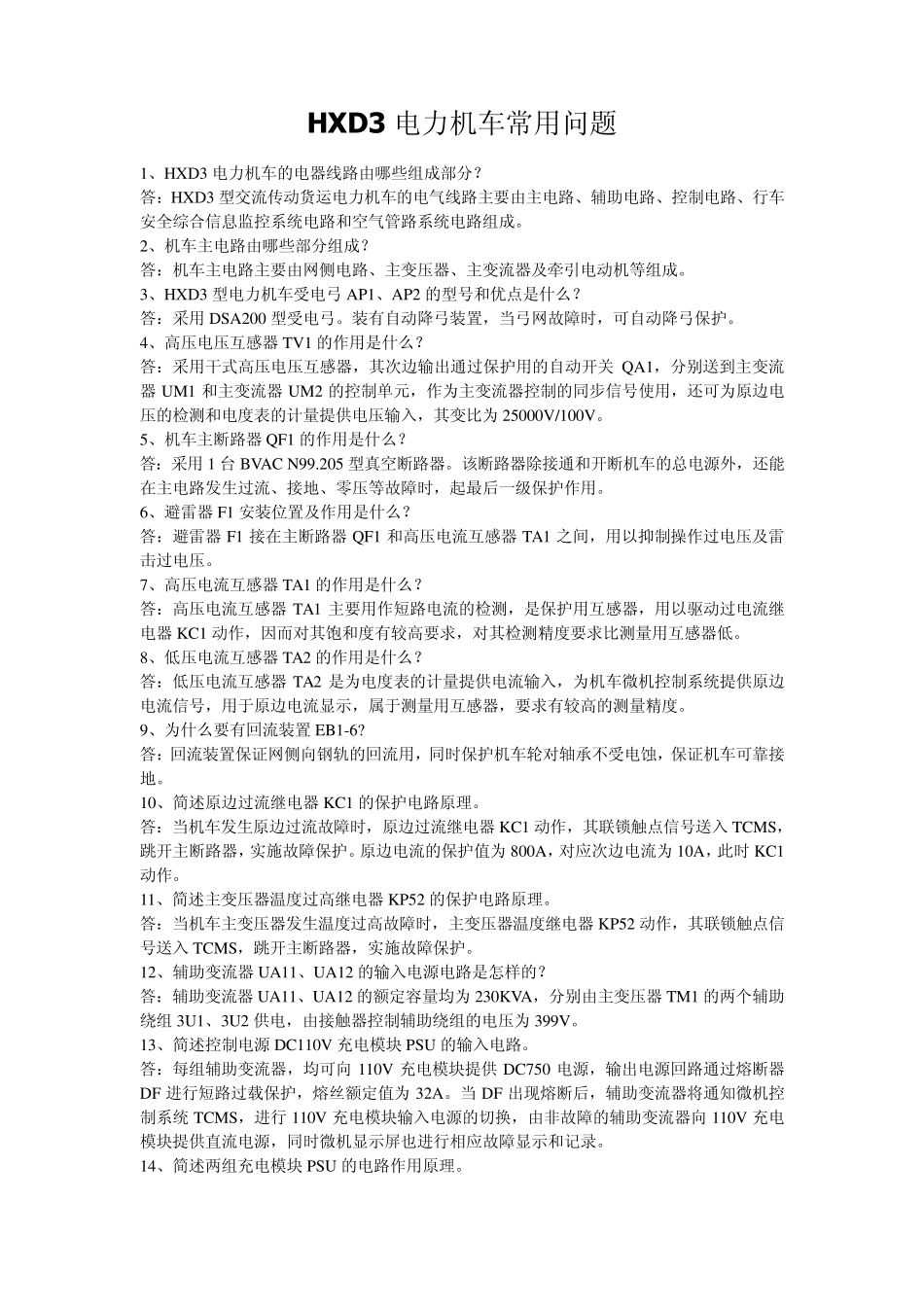

HXD3 电力机车常用问题 1、HXD3 电力机车的电器线路由哪些组成部分？ 答：HXD3 型交流传动货运电力机车的电气线路主要由主电路、辅助电路、控制电路、行车安全综合信息监控系统电路和空气管路系统电路组成。 2、机车主电路由哪些部分组成？ 答：机车主电路主要由网侧电路、主变压器、主变流器及牵引电动机等组成。 3、HXD3 型电力机车受电弓 AP1、AP2 的型号和优点是什么？ 答：采用DSA200 型受电弓。装有自动降弓装置，当弓网故障时，可自动降弓保护。 4、高压电压互感器 TV1 的作用是什么？ 答：采用干式高压电压互感器，其次边输出通过保护用的自动开关 QA1，分别送到主变流器 UM1 和主变流器 UM2 的控制单元，作为主变流器控制的同步信号使用，还可为原边电压的检测和电度表的计量提供电压输入，其变比为 25000V/100V。 5、机车主断路器 QF1 的作用是什么？ 答：采用1 台 BVAC N99.205 型真空断路器。该断路器除接通和开断机车的总电源外，还能在主电路发生过流、接地、零压等故障时，起最后一级保护作用。 6、避雷器 F1 安装位置及作用是什么？ 答：避雷器 F1 接在主断路器 QF1 和高压电流互感器 TA1 之间，用以抑制操作过电压及雷击过电压。 7、高压电流互感器 TA1 的作用是什么？ 答：高压电流互感器 TA1 主要用作短路电流的检测，是保护用互感器，用以驱动过电流继电器 KC1 动作，因而对其饱和度有较高要求，对其检测精度要求比测量用互感器低。 8、低压电流互感器 TA2 的作用是什么？ 答：低压电流互感器 TA2 是为电度表的计量提供电流输入，为机车微机控制系统提供原边电流信号，用于原边电流显示，属于测量用互感器，要求有较高的测量精度。 9、为什么要有回流装置 EB1-6? 答：回流装置保证网侧向钢轨的回流用，同时保护机车轮对轴承不受电蚀，保证机车可靠接地。 10、简述原边过流继电器 KC1 的保护电路原理。 答：当机车发生原边过流故障时，原边过流继电器 KC1 动作，其联锁触点信号送入 TCMS，跳开主断路器，实施故障保护。原边电流的保护值为 800A，对应次边电流为 10A，此时 KC1动作。 11、简述主变压器温度过高继电器 KP52 的保护电路原理。 答：当机车主变压器发生温度过高故障时，主变压器温度继电器 KP52 动作，其联锁触点信号送入 TCMS，跳开主断路器，实施故障保护。 12、辅助变流器 UA11、UA12 的输入电源电路是怎样的？ 答：辅助变流器...
