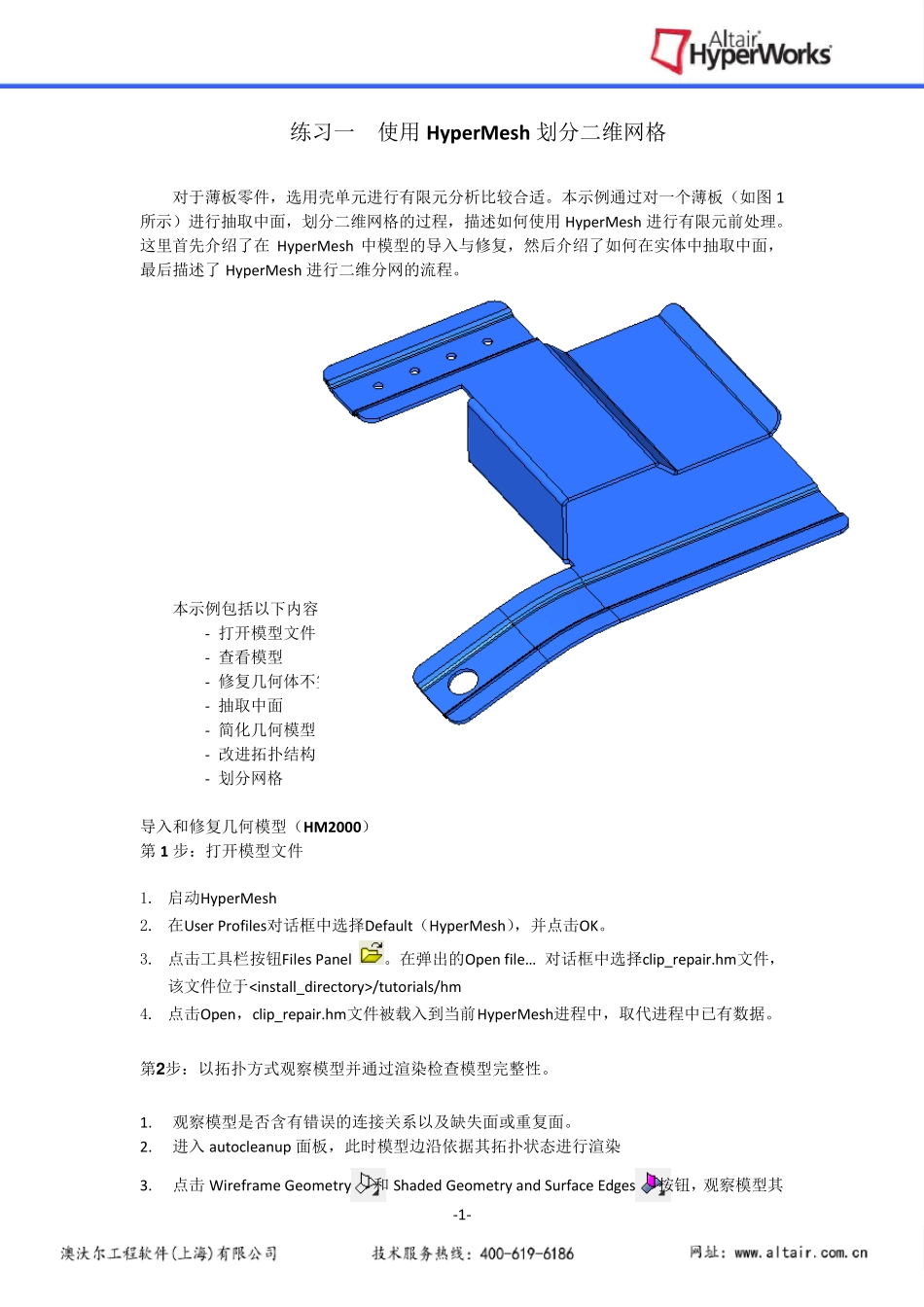

‐0‐ ‐1‐ 练习一 使用HyperMesh 划分二维网格 对于薄板零件，选用壳单元进行有限元分析比较合适。本示例通过对一个薄板（如图 1所示）进行抽取中面，划分二维网格的过程，描述如何使用HyperMesh 进行有限元前处理。这里首先介绍了在 HyperMesh 中模型的导入与修复，然后介绍了如何在实体中抽取中面，最后描述了 HyperMesh 进行二维分网的流程。 图 1 薄板零件 本示例包括以下内容： ‐ 打开模型文件 ‐ 查看模型 ‐ 修复几何体不完整要素 ‐ 抽取中面 ‐ 简化几何模型 ‐ 改进拓扑结构 ‐ 划分网格 导入和修复几何模型（HM2000） 第 1 步：打开模型文件 1. 启动HyperMesh 2. 在User Profiles对话框中选择Default（HyperMesh），并点击OK。 3. 点击工具栏按钮Files Panel 。在弹出的Open file… 对话框中选择clip_repair.hm文件，该文件位于/tutorials/hm 4. 点击Open，clip_repair.hm文件被载入到当前HyperMesh进程中，取代进程中已有数据。 第2 步：以拓扑方式观察模型并通过渲染检查模型完整性。 1. 观察模型是否含有错误的连接关系以及缺失面或重复面。 2. 进入 autocleanup 面板，此时模型边沿依据其拓扑状态进行渲染 3. 点击 Wireframe Geometry和 Shaded Geometry and Surface Edges按钮，观察模型其 ‐2‐ 他显示模式。 4. 点击视图工具（Visualization）按钮，视图工具控制着模型表面和边沿的显示方式，模型表面可以被渲染或是线框化。这个菜单里的复选框控制着不同边沿和硬点的显示状态。 5. 仅激活Free 复选框，此时只有自由边显示在窗口区 6. 观察自由边并记住它们的位置，自由边（红色）处表示此位置具有不正确的连接关系或是有间隙。注意那些闭环的自由边，这些位置可能是缺失面。 图2 模型中自由边位置 7. 仅激活Non‐manifold 复选框，观察非重合边（黄色）的位置，非重合边表示在一个边上存在两个以上的面。本示例模型中有两个闭合的非重合边，表明在这些位置中可能含有重复面。 8. 激活所有复选框，点击Close 按钮退出视图控制窗口。 9. 点击Shaded Geometry and Surface Edges按钮，此时模型被渲染。 10. 移动、旋转和缩放模型，找到模型不正确连接位置。如图3 所示： （1）圆角处突出的面 （2）缺失面 图3 模型中错误的几何要素 11. 点击Wireframe Geometry按钮，转换到线框模式。 第 3 步：删除圆...
