hypermesh模型导入ansys教程hypermesh与ansys接口详解

hypermesh模型导入ansys教程hypermesh与ansys接口详解_第1页
1/8
hypermesh模型导入ansys教程hypermesh与ansys接口详解_第2页
2/8
hypermesh模型导入ansys教程hypermesh与ansys接口详解_第3页
3/8

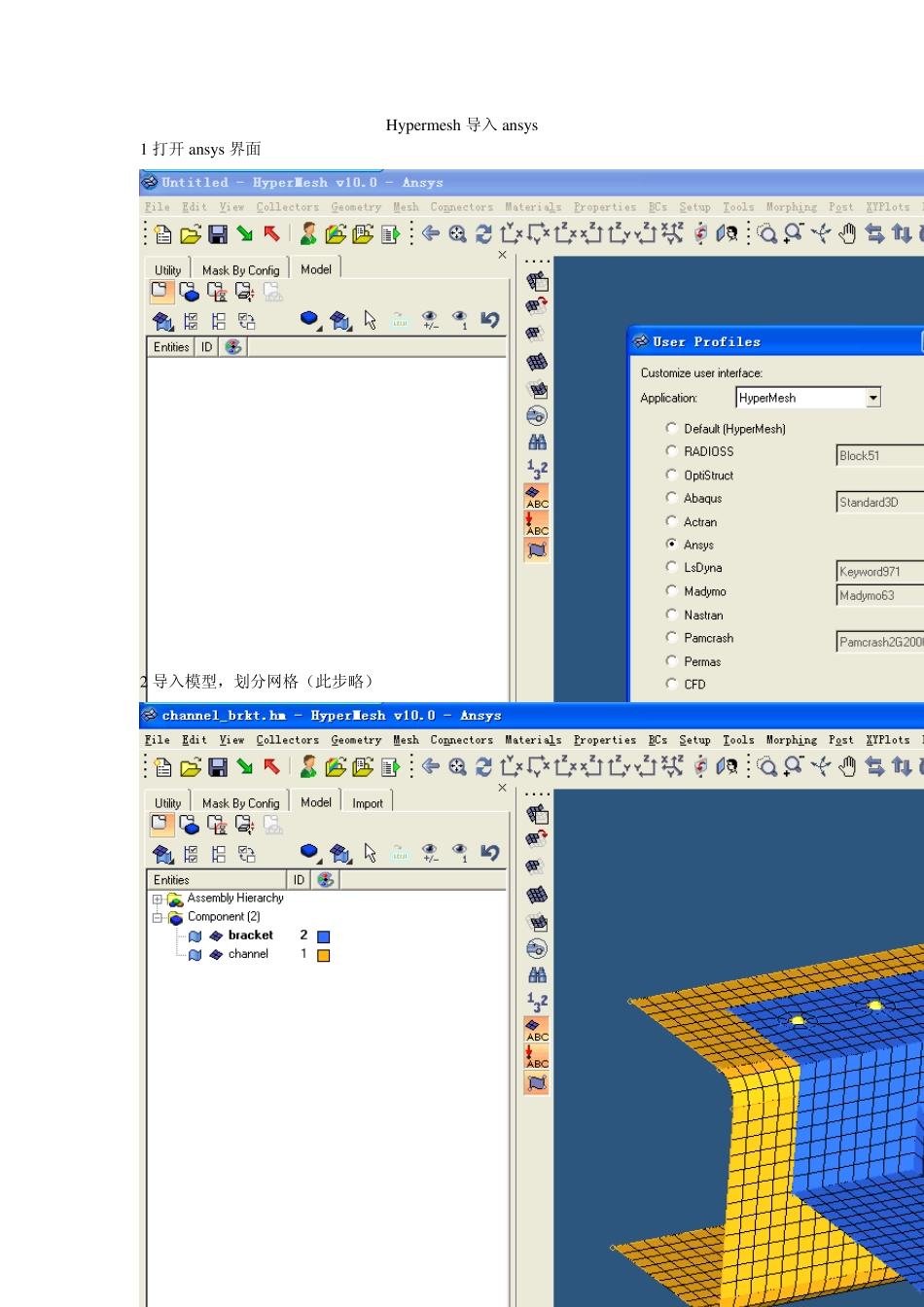

Hypermesh 导入 ansys 1 打开 ansys 界面 2 导入模型,划分网格(此步略) 3 定义材料 4 定义材料泊松比和弹性模量(我定义了两种材料) 5 定义属性(这里只定义了一种属性,如果需要的话可以定义两种属性,我偷懒了) 定义材料 定义材料各 参数 你 可 以 定义两种材料 6 定义单元类型,这个在 1D/2D/3D 的 ET Types 定义属性 定义单元类型 7 赋予组件材料,属性和单元类型。 我试过在属性里面赋予单元类型,但是都不行,还是要重新来定义单元类型,属性里面的单元卡片不能定义网格的单元类型(这个定义有点鲁莽,如有问题可以讨论),因此不可以在assign 里面将各种属性赋予组件。 8 点击 u pdate/ edit 赋予组件单元 在组件里赋予 在 u pdate 里赋予 在此处赋予单元格类型 选择单元类型 9 另一组件相同操作。 10 导出 ansys 的 cdb 格式 点击并选择单元类型 11 用ansys 读入cdb 文件 12 导入时是节点显示 导出 1 3 切换成单元格显示 从hypermesh 导入ansys 成功。
