H型钢组立、十字柱装焊顺序(图文流程)

H型钢组立、十字柱装焊顺序(图文流程)_第1页
1/7

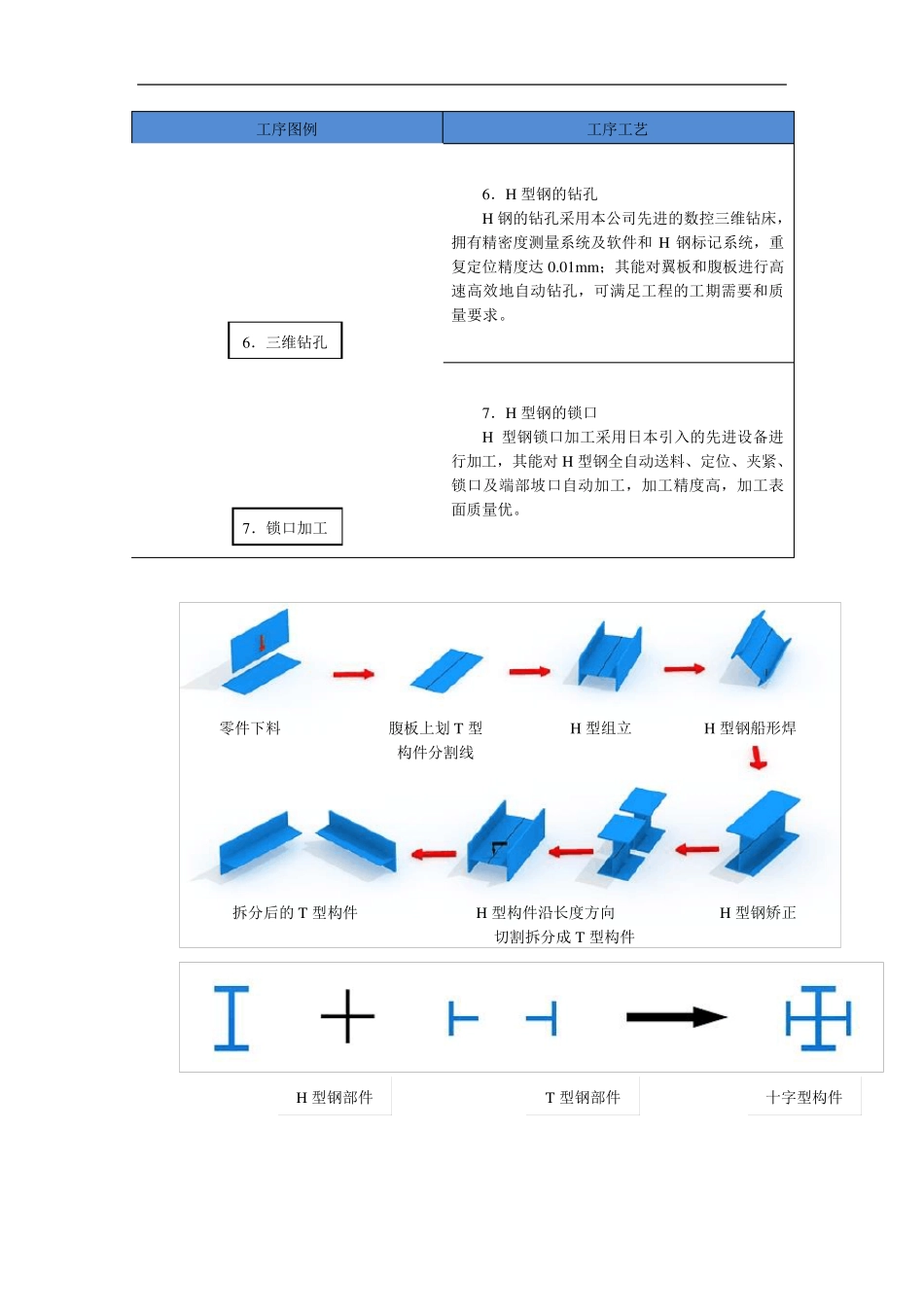

H型钢组立、十字柱装焊顺序(图文流程)_第2页
2/7
H型钢组立、十字柱装焊顺序(图文流程)_第3页
3/7
工序图例 工序工艺 1.零件下料、加工 钢板下料前采用矫平机进行矫正,防止钢板不平影响切割质量和下料精度。 规则零件采用直条切割机、非规则零件采用数控火焰切割机精切下料,坡口采用半自动切割机精切。 2.H 型钢组装 采用 H 型钢生产流水线上的 H 型钢自动组立机组装。 3.H 型钢焊接 在 H 型钢生产流水线上的门型埋弧自动焊机上船位焊接。 焊接按照工艺要求的焊接顺序施焊,控制焊接变形。 4.H 型钢矫正 在专用 H 型钢矫正机上进行变形矫正,矫正后进行端面铣加工,保证构件的长度且提供制孔的基准面。 5.H 型钢的下料 H 型钢下料采用带锯机下料,能根据深化图纸中的数据对 H 型钢的端部进行自动切割,较好地保证了 H 钢对接和拼接的精度。 1.下料 2.组装 H 型构件 3.H 型构件焊接 4.H 型钢矫正 5.H 型钢下料 工序图例 工序工艺 6.H 型钢的钻孔 H 钢的钻孔采用本公司先进的数控三维钻床,拥有精密度测量系统及软件和H 钢标记系统,重复定位精度达0.01m m ;其能对翼板和腹板进行高速高效地自动钻孔,可满足工程的工期需要和质量要求。 7.H 型钢的锁口 H 型钢锁口加工采用日本引入的先进设备进行加工,其能对H 型钢全自动送料、定位、夹紧、锁口及端部坡口自动加工,加工精度高,加工表面质量优。 6.三维钻孔 7.锁口加工 十字型构件 T 型钢部件H 型钢部件 零件下料 腹板上划 T 型构件分割线 H 型组立 H 型钢船形焊 H 型钢矫正 H 型构件沿长度方向 切割拆分成 T 型构件 拆分后的T 型构件 5.H 型钢钻孔 1.零件下料 2.H 型钢组焊 3.H 型钢矫正 4.H 型钢下料 6.栓钉焊接 工序图例 制作工序说明 (1) 板材加工 钢板下料前采用矫平机进行矫正,防止钢板不平影响切割质量和下料精度。规则零件采用直条切割机、非规则零件采用数控火焰切割机精切下料,坡口采用半自动切割机。 (2)H 型钢组装 焊接 H 型钢的翼缘板拼接缝和腹板拼接缝的间距不宜小于 200mm。翼缘板拼接长度不应小于 600mm;腹板拼接宽度不应小于 300mm,长度不应小于 600mm。 (3)H 型钢焊接 在H 型钢生产流水线上的门型埋弧自动焊机上船位焊接。焊接时按照工艺要求的焊接顺序施焊,控制焊接变形。 (4)H 型钢矫正 在专用 H 型钢矫正机上进行变形矫正,矫正后进行端面铣加工,保证构件的长度且提供制孔的基准面。 (5)H 型构件二次加工 矫正合...
