ICL7106数字电压表电路及组装要点VIP专享

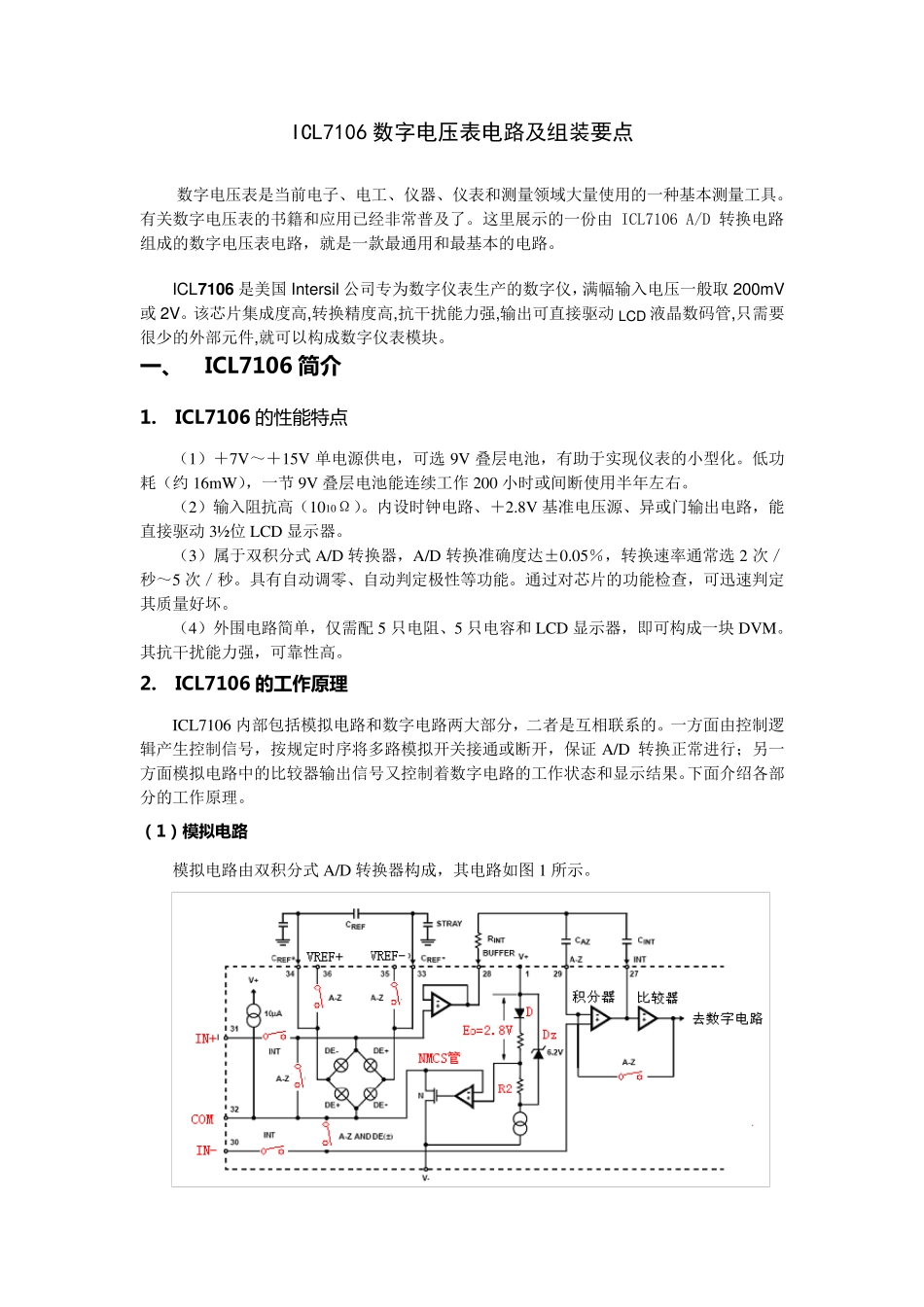

ICL7106 数字电压表电路及组装要点 数 字 电 压 表 是 当 前 电 子 、 电 工 、 仪 器 、 仪 表 和 测 量 领 域 大 量 使 用 的 一 种 基 本 测 量 工 具 。有 关 数 字 电 压 表 的 书 籍 和 应 用 已 经 非 常 普 及 了 。 这 里 展 示 的 一 份 由 ICL7106 A/D 转 换 电 路组 成 的 数 字 电 压 表 电 路 ， 就 是 一 款 最 通 用 和 最 基 本 的 电 路 。 ICL7106 是 美 国 Intersil 公 司 专 为 数 字 仪 表 生 产 的 数 字 仪 ， 满 幅 输 入 电 压 一 般 取 200mV或 2V。 该 芯 片 集 成 度 高 ,转 换 精 度 高 ,抗 干 扰 能 力 强 ,输 出 可 直 接 驱 动LCD 液 晶 数 码 管 ,只 需 要很 少 的 外 部 元 件 ,就 可 以 构 成 数 字 仪 表 模 块 。 一 、 ICL7106 简介 1. ICL7106 的 性能特点 （ 1） ＋ 7V～ ＋ 15V 单 电 源 供 电 ， 可 选 9V 叠 层 电 池 ， 有 助 于 实 现 仪 表 的 小 型 化 。 低 功耗 （ 约16mW）， 一 节9V 叠 层 电 池 能 连续工 作200 小 时或 间断使 用 半年左右。 （ 2） 输 入 阻抗 高 （ 1010Ω）。 内设时钟电 路 、 ＋ 2.8V 基 准电 压 源 、 异或 门输 出 电 路 ， 能直 接 驱 动 3½位LCD 显示 器 。 （ 3） 属于 双积分式A/D 转 换 器 ， A/D 转 换 准确度 达±0.05％， 转 换 速率 通 常 选 2 次 ／秒 ～ 5 次 ／ 秒 。 具 有 自 动 调 零 、 自 动 判 定 极 性 等 功 能 。 通 过 对 芯 片 的 功 能 检 查 ， 可 迅 速判 定其 质 量 好 坏 。 （ 4） 外 围 电 路 简 单 ， 仅 需 配 5 只 电 阻、 5 只 电 容 和 LCD 显示 器 ， 即 可 构 成 一 块 DVM。其 抗 干 扰 能 力 强 ， 可 靠 性 高 。 2. ICL7106 的工作原理 ICL7106 内部 包 括 模 拟 电 路 和 数 字 电 路 两 大 部 分， 二 者 是 互 相 联 系 的 。 一 方 面 由 控 制 逻辑 产 生 控 制 信 号 ， 按 规 定 时序 将 多 路 模 拟 开 关 接 通 或 断开 ， 保 证A/D 转...
