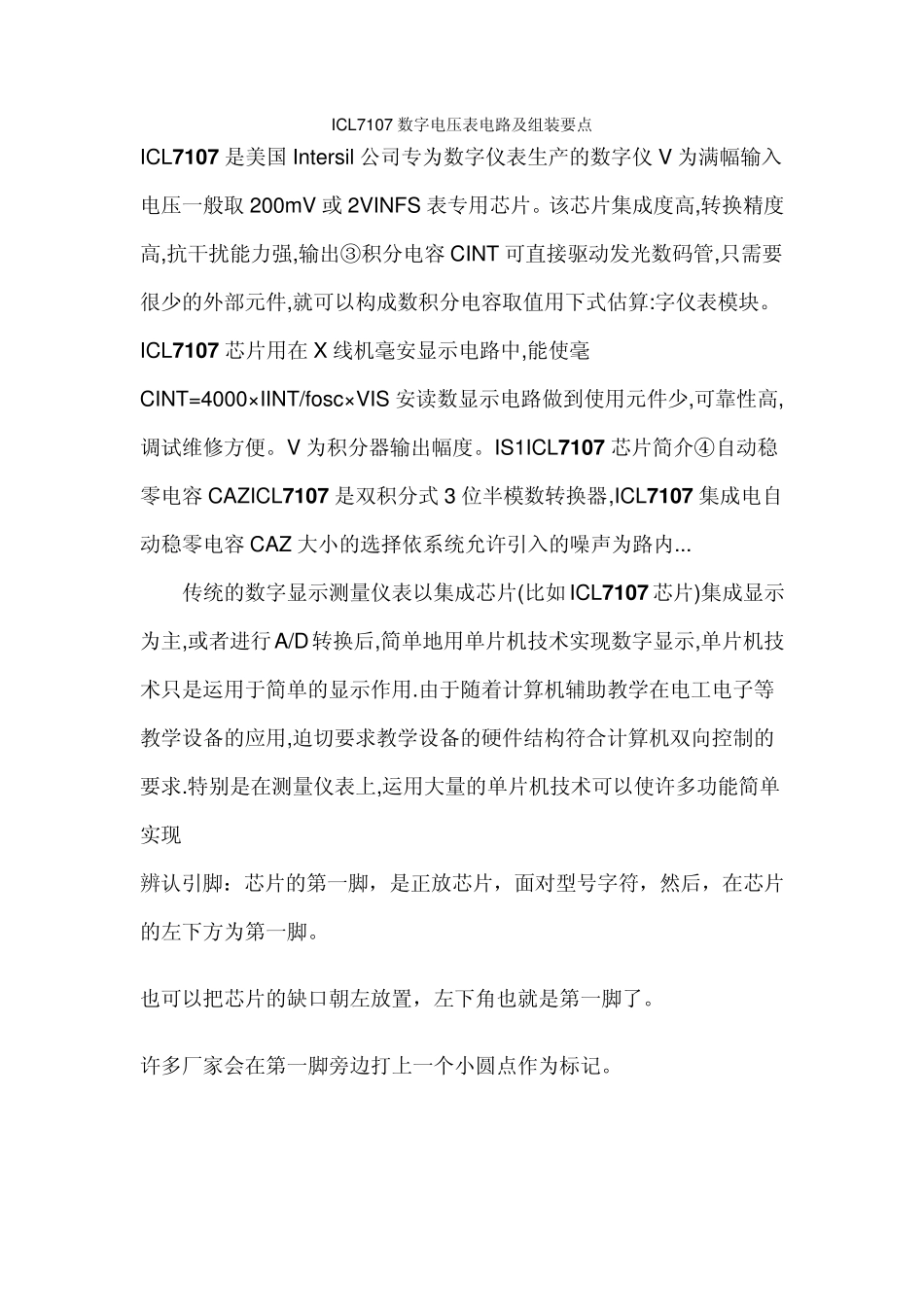

ICL7107 数字电压表电路及组装要点 ICL7107 是美国Intersil 公司专为数字仪表生产的数字仪V 为满幅输入电压一般取200mV 或2VINFS 表专用芯片。该芯片集成度高,转换精度高,抗干扰能力强,输出③积分电容 CINT 可直接驱动发光数码管,只需要很少的外部元件,就可以构成数积分电容取值用下式估算:字仪表模块。ICL7107 芯片用在 X 线机毫安显示电路中,能使毫CINT=4000× IINT/fosc× VIS 安读数显示电路做到使用元件少,可靠性高,调试维修方便。V 为积分器输出幅度。IS1ICL7107 芯片简介④自动稳零电容 CAZICL7107 是双积分式 3 位半模数转换器,ICL7107 集成电自动稳零电容 CAZ 大小的选择依系统允许引入的噪声为路内... 传统的数字显示测量仪表以集成芯片(比如 ICL7107 芯片)集成显示为主,或者进行A/D转换后,简单地用单片机技术实现数字显示,单片机技术只是运用于简单的显示作用.由于随着计算机辅助教学在电工电子等教学设备的应用,迫切要求教学设备的硬件结构符合计算机双向控制的要求.特别是在测量仪表上,运用大量的单片机技术可以使许多功能简单实现 辨认引脚：芯片的第一脚，是正放芯片，面对型号字符，然后，在芯片的左下方为第一脚。 也可以把芯片的缺口朝左放置，左下角也就是第一脚了。 许多厂家会在第一脚旁边打上一个小圆点作为标记。 知道了第一脚之后，按照反时针方向去走，依次是第 2 至第 40 引脚。（1 脚与 40 脚遥遥相对）。 2.牢记关键点的电压：芯片第一脚是供电，正确电压是 DC5V 。第 36 脚是基准电压，正确数值是 100mV，第 26 引脚是负电源引脚，正确电压数值是负的，在 －3V 至 －5V 都认为正常，但是不能是正电压，也不能是零电压。芯片第 31 引脚是信号输入引脚，可以输入 ±199.9mV 的电压。在一开始，可以把它接地，造成“0”信号输入，以方便测试。 3.注意芯片 27,28,29 引脚的元件数值，它们是 0.22uF,47K,0.47uF 阻容网络，这三个元件属于芯片工作的积分网络，不能使用磁片电容。芯片的 33 和 34 脚接的 104 电容也不能使用磁片电容。 4.注意接地引脚：芯片的电源地是 21 脚，模拟地是 32 脚，信号地是 30 脚，基准地是 35 脚，通常使用情况下，这 4 个引脚都接地，在一些有特殊要求的应用中（例如测量电阻或者比例测量），30 脚或 35 脚就可能不接地而是按照需要接到其他电压上。－－ 本文不讨论特殊要求应用。 5.负电压产生电路：负电...
