IC前端设计和后端设计

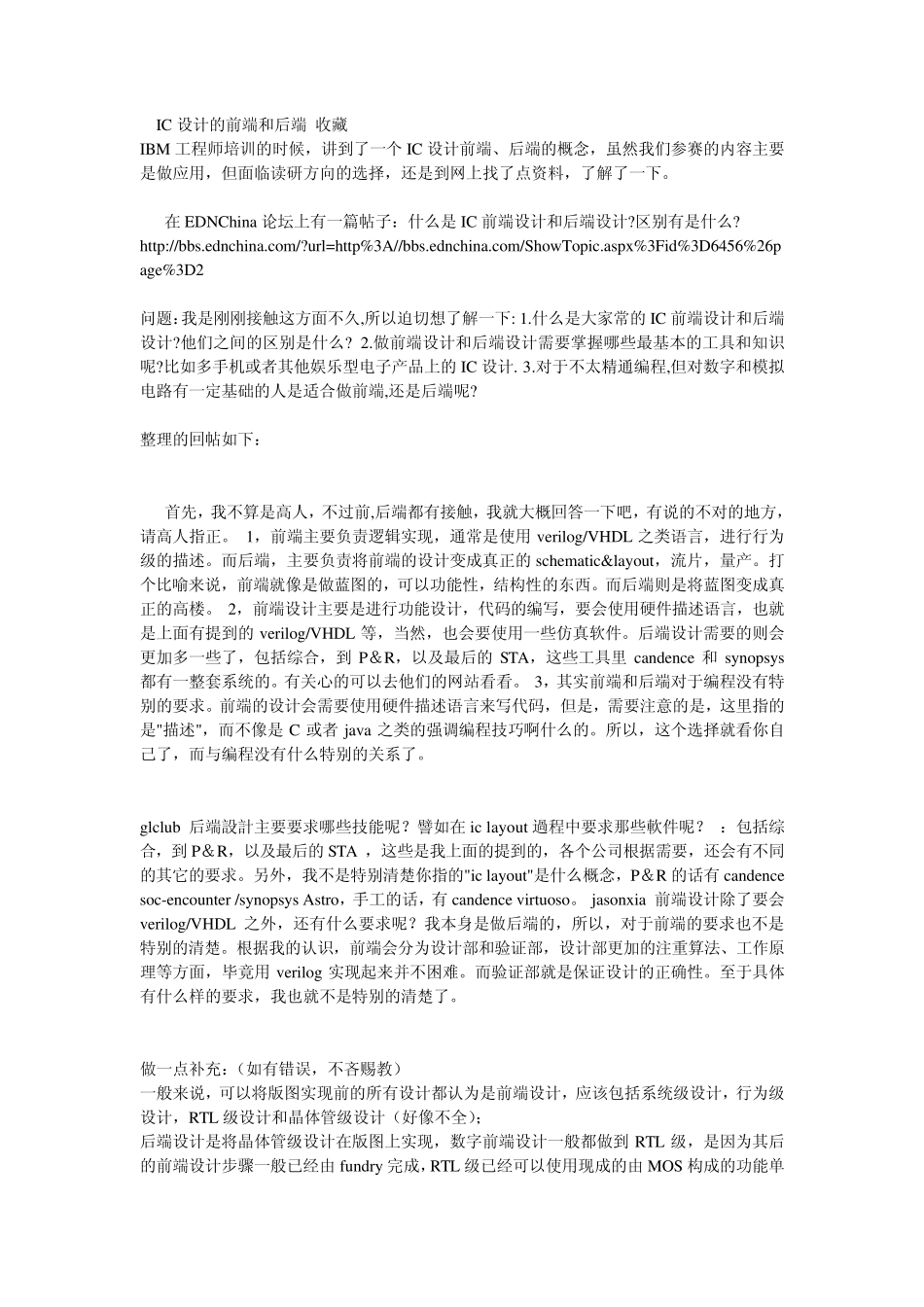

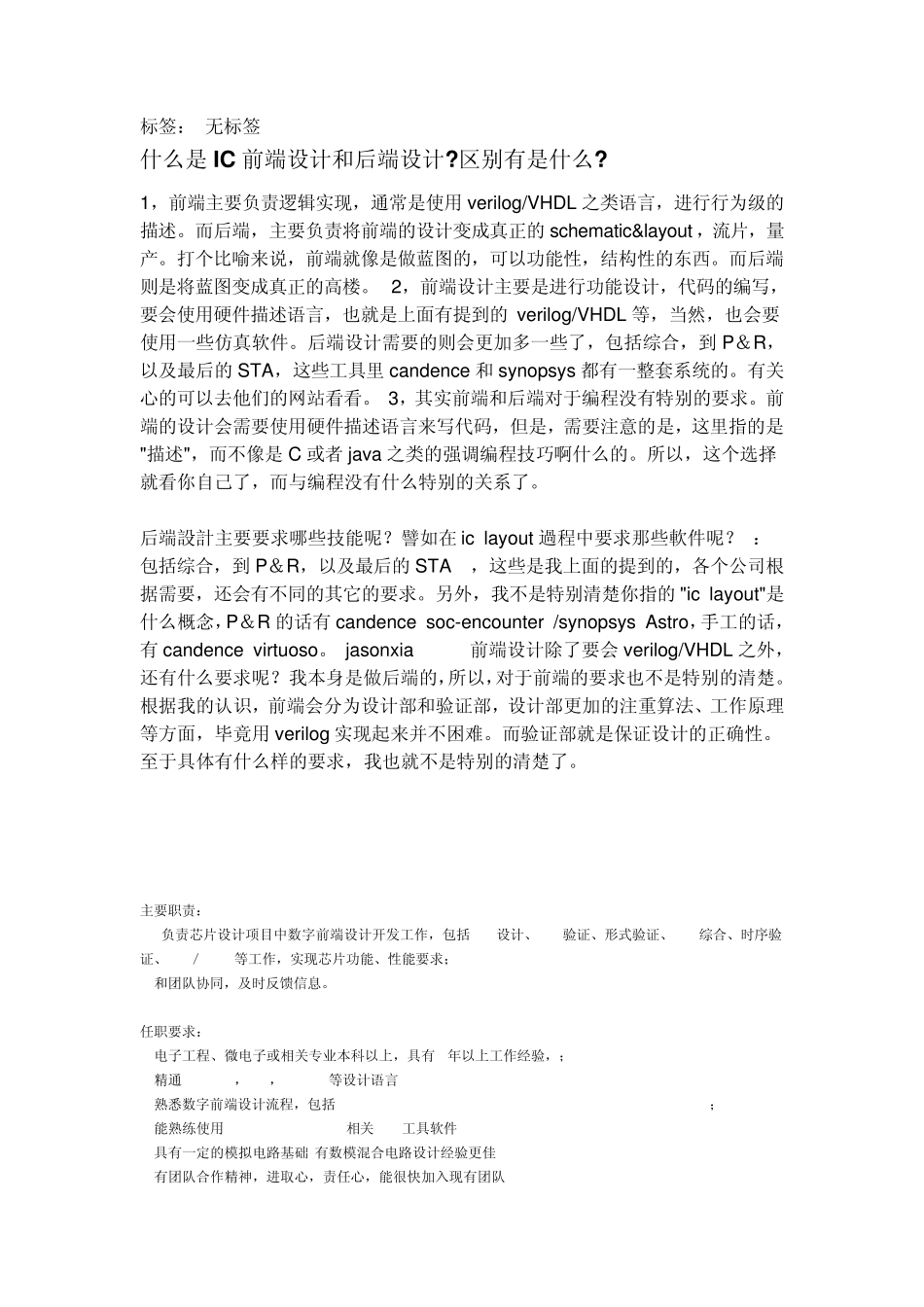

标签： 无标签 什么是 IC 前端设计和后端设计?区别有是什么? 1，前端主要负责逻辑实现，通常是使用 verilog/VHDL 之类语言，进行行为级的描述。而后端，主要负责将前端的设计变成真正的 schematic&layout ，流片，量产。打个比喻来说，前端就像是做蓝图的，可以功能性，结构性的东西。而后端则是将蓝图变成真正的高楼。 2，前端设计主要是进行功能设计，代码的编写，要会使用硬件描述语言，也就是上面有提到的 verilog/VHDL 等，当然，也会要使用一些仿真软件。后端设计需要的则会更加多一些了，包括综合，到 P＆R，以及最后的 STA，这些工具里 candence 和 synopsys 都有一整套系统的。有关心的可以去他们的网站看看。 3，其实前端和后端对于编程没有特别的要求。前端的设计会需要使用硬件描述语言来写代码，但是，需要注意的是，这里指的是"描述"，而不像是 C 或者java 之类的强调编程技巧啊什么的。所以，这个选择就看你自己了，而与编程没有什么特别的关系了。 后端設計主要要求哪些技能呢？譬如在ic layout 過程中要求那些軟件呢？ ： 包括综合，到 P＆R，以及最后的 STA ，这些是我上面的提到的，各个公司根据需要，还会有不同的其它的要求。另外，我不是特别清楚你指的 "ic layout"是什么概念，P＆R 的话有 candence soc-encounter /synopsys Astro，手工的话，有 candence virtuoso。 jasonxia 前端设计除了要会 verilog/VHDL 之外，还有什么要求呢？我本身是做后端的，所以，对于前端的要求也不是特别的清楚。根据我的认识，前端会分为设计部和验证部，设计部更加的注重算法、工作原理等方面，毕竟用 verilog 实现起来并不困难。而验证部就是保证设计的正确性。至于具体有什么样的要求，我也就不是特别的清楚了。 主要职责： 1. 负责芯片设计项目中数字前端设计开发工作，包括RTL设计、RTL验证、形式验证、RTL综合、时序验证、DFT／ATPG等工作，实现芯片功能、性能要求； 2.和团队协同，及时反馈信息。 任职要求： 1.电子工程、微电子或相关专业本科以上，具有1年以上工作经验，； 2.精通 Verilog，Tcl，C,Perl等设计语言; 3.熟悉数字前端设计流程，包括 RTL coding,Synthesis,DFT/ATPG,Formal Verification,STA； 4.能熟练使用 Synopsys Cadence 相关 EDA工具软件 6.具有一定的模拟电路基础,有数模混合电路设计经验更佳 7.有团队合作精神，进取心，责任心，能很快加入...
