IC反应器的设计

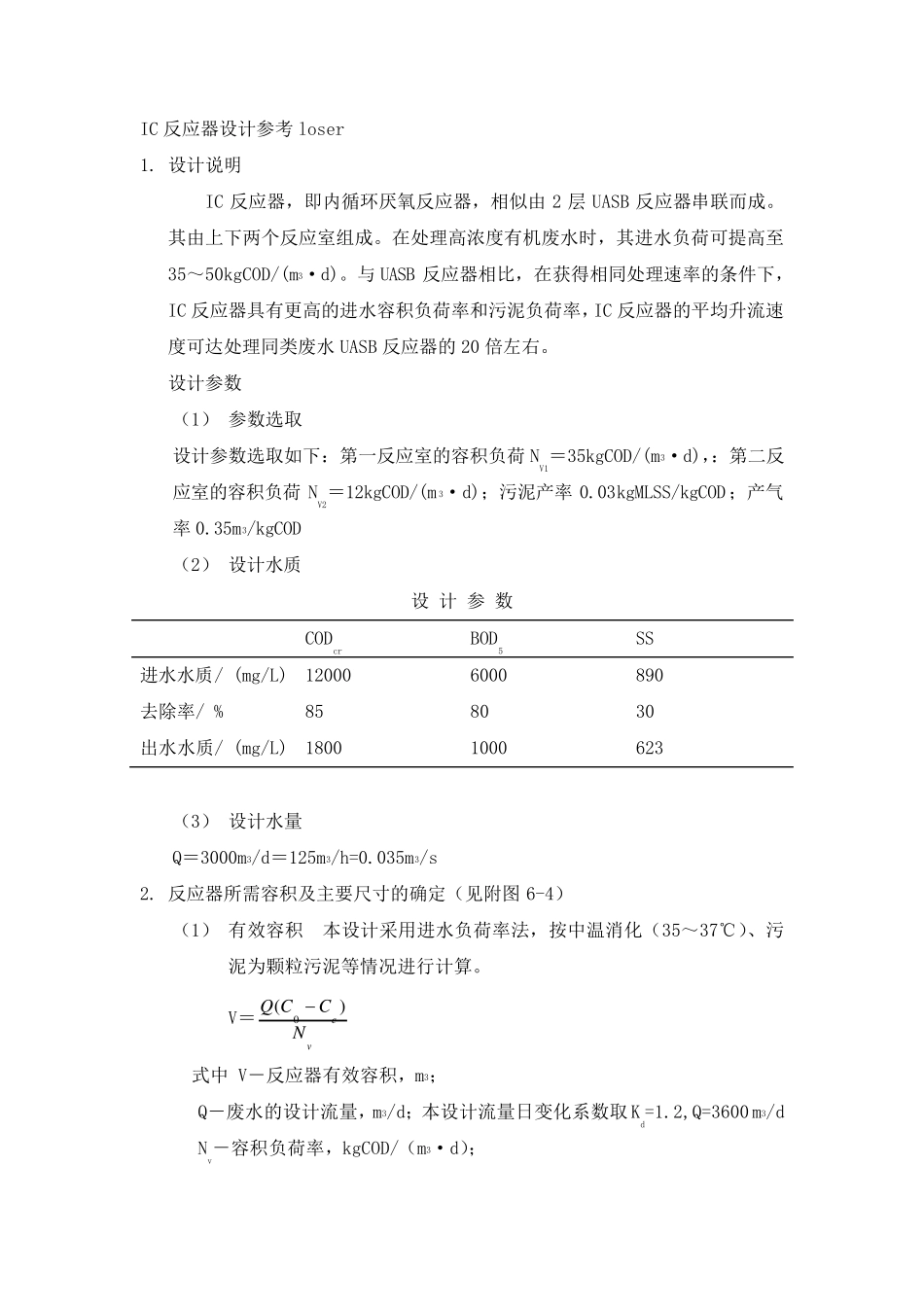

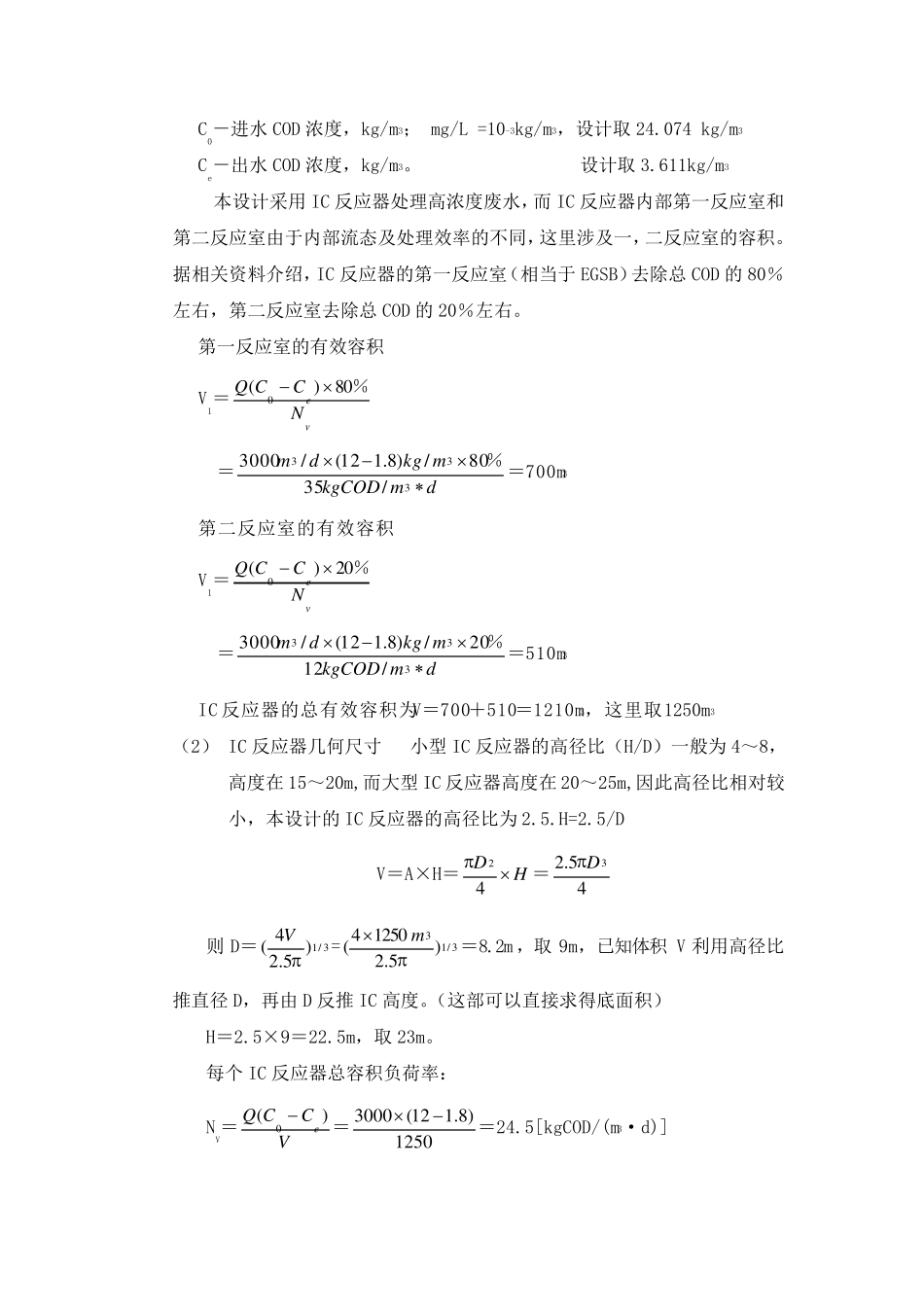

IC 反应器设计参考loser 1. 设计说明 IC 反应器，即内循环厌氧反应器，相似由2 层UASB 反应器串联而成。其由上下两个反应室组成。在处理高浓度有机废水时，其进水负荷可提高至35～50kgCOD/(m3·d)。与 UASB 反应器相比，在获得相同处理速率的条件下，IC 反应器具有更高的进水容积负荷率和污泥负荷率，IC 反应器的平均升流速度可达处理同类废水UASB 反应器的 20 倍左右。 设计参数 （1） 参数选取 设计参数选取如下：第一反应室的容积负荷NV1＝35kgCOD/(m3·d)，：第二反应室的容积负荷NV2＝12kgCOD/(m 3·d)；污泥产率 0.03kgMLSS/kgCOD；产气率 0.35m3/kgCOD （2） 设计水质 设 计 参 数 CODcr BOD5 SS 进水水质/ (mg/L) 12000 6000 890 去除率/ % 85 80 30 出水水质/ (mg/L) 1800 1000 623 （3） 设计水量 Q＝3000m3/d＝125m3/h=0.035m3/s 2. 反应器所需容积及主要尺寸的确定（见附图 6-4） （1） 有效容积 本设计采用进水负荷率法，按中温消化（35～37℃）、污泥为颗粒污泥等情况进行计算。 V＝veNCCQ)(0  式中 V－反应器有效容积，m3； Q－废水的设计流量，m3/d；本设计流量日变化系数取 Kd=1.2,Q=3600 m3/d Nv－容积负荷率，kgCOD/（m3·d）； C0－进水COD 浓度，kg/m3； mg/L =10-3kg/m3，设计取24.074 kg/m3 Ce－出水COD 浓度，kg/m3。 设计取3.611kg/m3 本设计采用IC 反应器处理高浓度废水，而IC 反应器内部第一反应室和第二反应室由于内部流态及处理效率的不同，这里涉及一，二反应室的容积。据相关资料介绍，IC 反应器的第一反应室（相当于EGSB）去除总COD 的80％左右，第二反应室去除总COD 的20％左右。 第一反应室的有效容积 V1＝veNCCQ％8 0)(0 ＝dmkgCODmkgdm333/3 58 0/)8.11 2(/3 0 0 0％＝700m3 第二反应室的有效容积 V1＝veNCCQ％2 0)(0 ＝dmkgCODmkgdm333/1 22 0/)8.11 2(/3 0 0 0％＝510m3 IC 反应器的总有效容积为V＝700＋510＝1210m3，这里取1250m3 （2） IC 反应器几何尺寸 小型IC 反应器的高径比（H/D）一般为4～8，高度在15～20m,而大型IC 反应器高度在20～25m,因此高径比相对较小，本设计的IC 反应器的高径比为2.5.H=2.5/D V＝A×H＝HD 42＝45.23D 则D＝3/1)5.24(V=3/13 )5.21 2 5 04(m＝8.2m ，取9m，已知体积V 利用高径比推直径D，再由D 反推IC 高度。...
