IGBT驱动,保护电路,检测

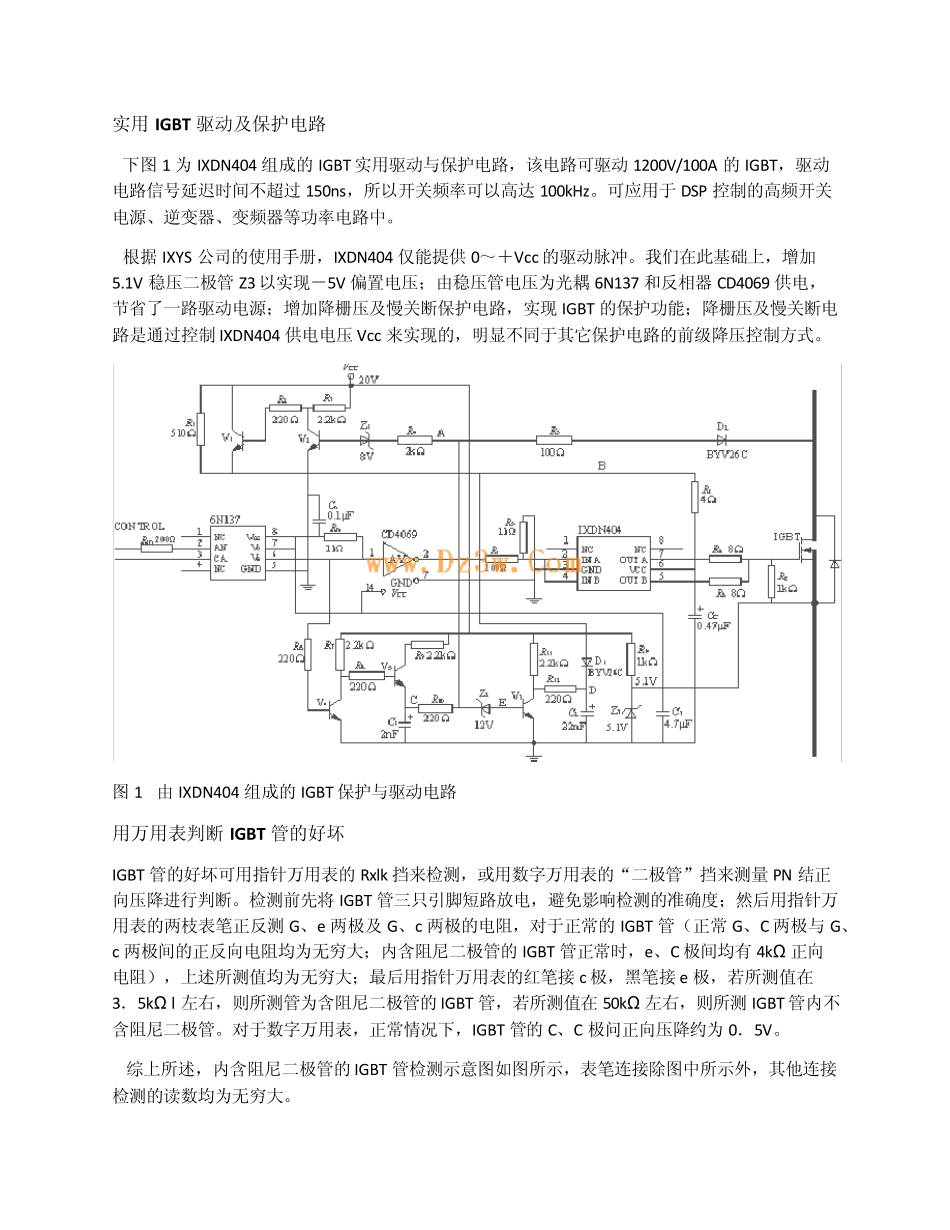

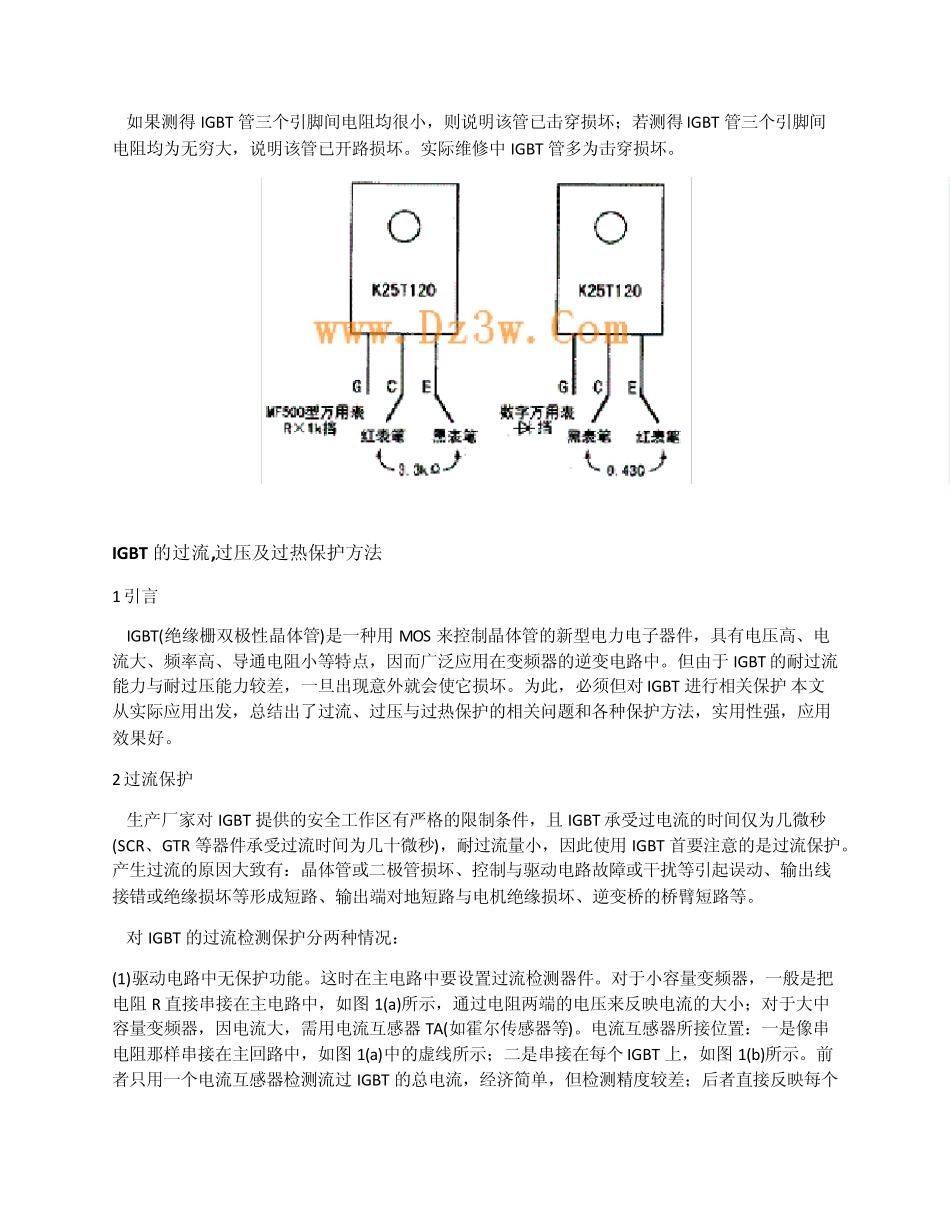

实用IGBT 驱动及保护电路 下图1 为IXDN404 组成的IGBT 实用驱动与保护电路，该电路可驱动1200V/100A 的IGBT，驱动电路信号延迟时间不超过150ns，所以开关频率可以高达100kHz。可应用于DSP 控制的高频开关电源、逆变器、变频器等功率电路中。 根据IXYS 公司的使用手册，IXDN404 仅能提供0～＋Vcc 的驱动脉冲。我们在此基础上，增加5.1V 稳压二极管Z3 以实现－5V 偏置电压；由稳压管电压为光耦6N137 和反相器CD4069 供电，节省了一路驱动电源；增加降栅压及慢关断保护电路，实现IGBT 的保护功能；降栅压及慢关断电路是通过控制IXDN404 供电电压Vcc 来实现的，明显不同于其它保护电路的前级降压控制方式。 图1 由IXDN404 组成的IGBT 保护与驱动电路 用万用表判断IGBT 管的好坏 IGBT 管的好坏可用指针万用表的Rxlk 挡来检测，或用数字万用表的“二极管”挡来测量 PN 结正向压降进行判断。检测前先将 IGBT 管三只引脚短路放电，避免影响检测的准确度；然后用指针万用表的两枝表笔正反测G、e 两极及G、c 两极的电阻，对于正常的IGBT 管（正常 G、C 两极与G、c 两极间的正反向电阻均为无穷大；内含阻尼二极管的IGBT 管正常时，e、C 极间均有 4kΩ 正向电阻），上述所测值均为无穷大；最后用指针万用表的红笔接 c 极，黑笔接 e 极，若所测值在3．5kΩ l 左右，则所测管为含阻尼二极管的IGBT 管，若所测值在50kΩ 左右，则所测IGBT 管内不含阻尼二极管。对于数字万用表，正常情况下，IGBT 管的C、C 极问正向压降约为0．5V。 综上所述，内含阻尼二极管的IGBT 管检测示意图如图所示，表笔连接除图中所示外，其他连接检测的读数均为无穷大。 如果测得IGBT 管三个引脚间电阻均很小，则说明该管已击穿损坏；若测得IGBT 管三个引脚间电阻均为无穷大，说明该管已开路损坏。实际维修中IGBT 管多为击穿损坏。 IGBT 的过流,过压及过热保护方法 1 引言 IGBT(绝缘栅双极性晶体管)是一种用MOS 来控制晶体管的新型电力电子器件，具有电压高、电流大、频率高、导通电阻小等特点，因而广泛应用在变频器的逆变电路中。但由于 IGBT 的耐过流能力与耐过压能力较差，一旦出现意外就会使它损坏。为此，必须但对 IGBT 进行相关保护 本文从实际应用出发，总结出了过流、过压与过热保护的相关问题和各种保护方法，实用性强，应用效果好。 2 过流保护 生产厂家对 IGBT 提供的安全工作区有严格的限制条件...
