INSTRON5566万能试验机操作规程

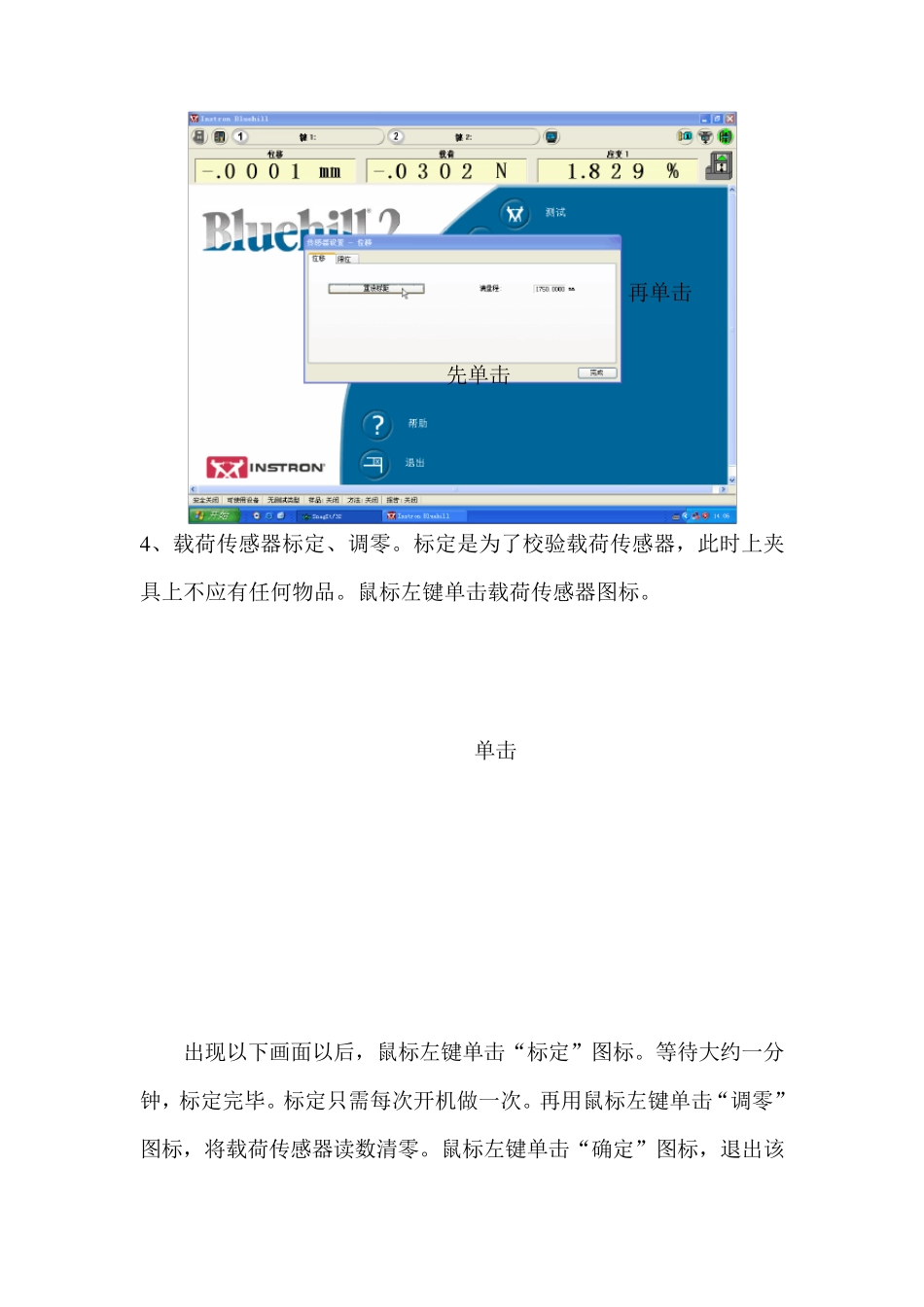

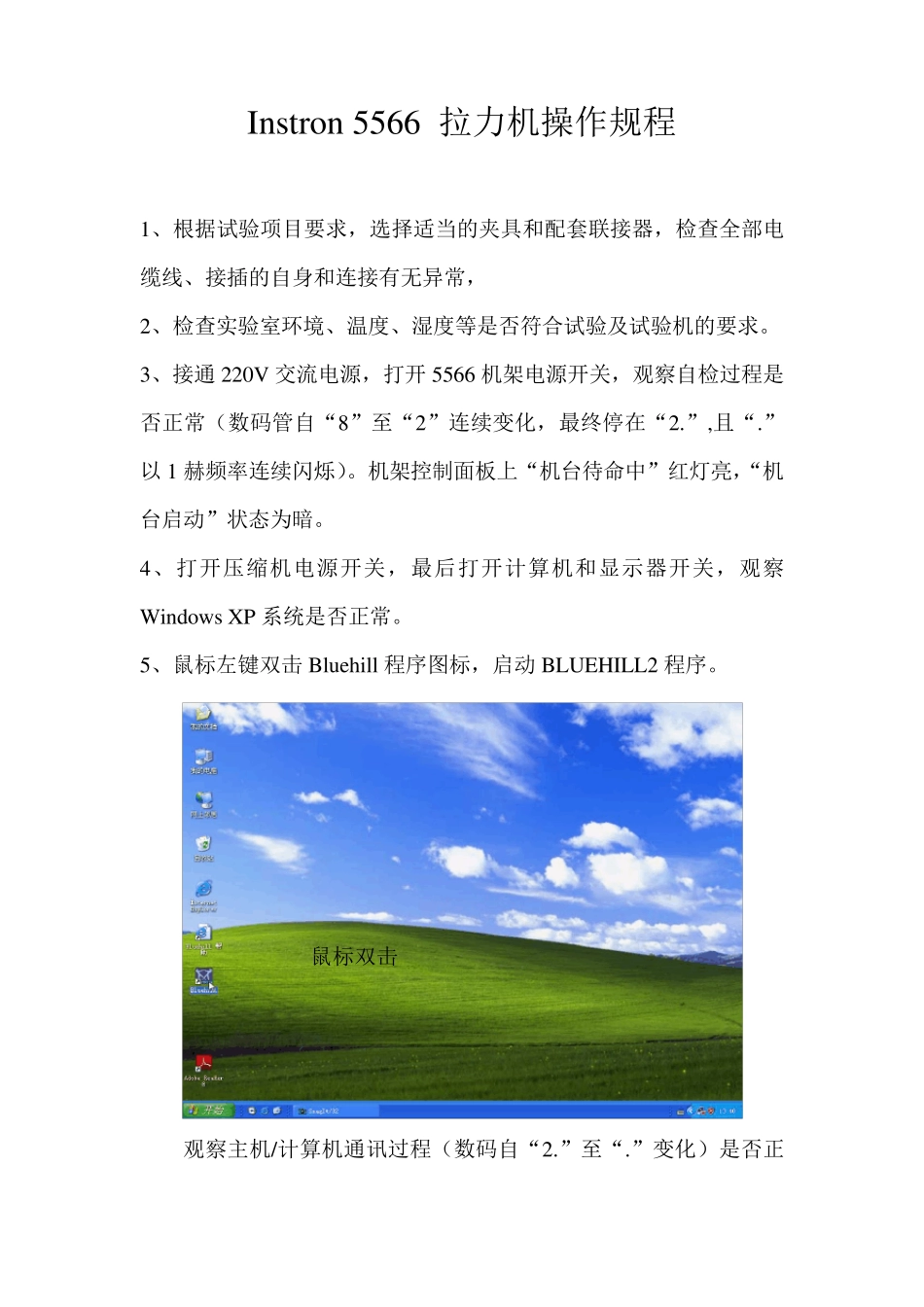

Instron 5566 拉力机操作规程 1、根据试验项目要求，选择适当的夹具和配套联接器，检查全部电缆线、接插的自身和连接有无异常， 2、检查实验室环境、温度、湿度等是否符合试验及试验机的要求。 3、接通220V 交流电源，打开5566 机架电源开关，观察自检过程是否正常（数码管自“8”至“2”连续变化，最终停在“2.”,且“.”以 1 赫频率连续闪烁）。机架控制面板上“机台待命中”红灯亮，“机台启动”状态为暗。 4、打开压缩机电源开关，最后打开计算机和显示器开关，观察Window s XP 系统是否正常。 5、鼠标左键双击 Bluehill 程序图标，启动 BLUEHILL2 程序。 观察主机/计算机通讯过程（数码自“2.”至“.”变化）是否正鼠标双击 常，计算机屏幕将显示仪器参数下载过程。 注意观察机架控制面板，“机台启动”灯闪烁，正常启动后停止闪烁，机台待命中红灯熄灭。显示器显示如下界面。 3 、设置机架横梁零点位置，以便在连续的实验过程中按“返回”键使机架横梁迅速移动到零位，准确安装样条。 正确设置上、下机械位移限位装置，特别是下限位装置的正确位置，确保上、下夹具不发生碰撞按机架。按控制面板上▲ ▼键整好机架横梁位置至正确安装样条位置（样条两端必须完全被夹面夹住，防止夹持时样条倾斜产生应力），单击机架图标。 鼠标左键单击重设标距，设置机架横梁 0 点。等待设定完毕后，单击确定。 单击 4 、载荷传感器标定、调零。标定是为了校验载荷传感器，此时上夹具上不应有任何物品。鼠标左键单击载荷传感器图标。 出现以下画面以后，鼠标左键单击“标定”图标。等待大约一分钟，标定完毕。标定只需每次开机做一次。再用鼠标左键单击“调零”图标，将载荷传感器读数清零。鼠标左键单击“确定”图标，退出该单击 再单击 先单击 界面。 5 、测定。 5 .1 鼠标左键单击“测试”图标。 5 .2 鼠标左键先单击“新样品”，再选择正确的试验方法。如：“塑料先单击 再单击 最后单击 先单击 拉伸屈服试验方法hyzx”。最后点击“下一步”图标。 5.3 输入样品文件名，按鼠标左键单击“下一步” 5.4 出现样品测试界面。观察空压机工作是否正常，其应间歇工作。如长期不停机，通知技术员检查。当储气罐内压力达到 8kg 。出口先单击 再单击 最后单击 输入样品文件名 先单击 压力指示必须达到5 kg，后气动夹具才能正常工作。按试验方法要求正确安装样条，踩脚踏板使气动夹具先夹住样条上部，然...
