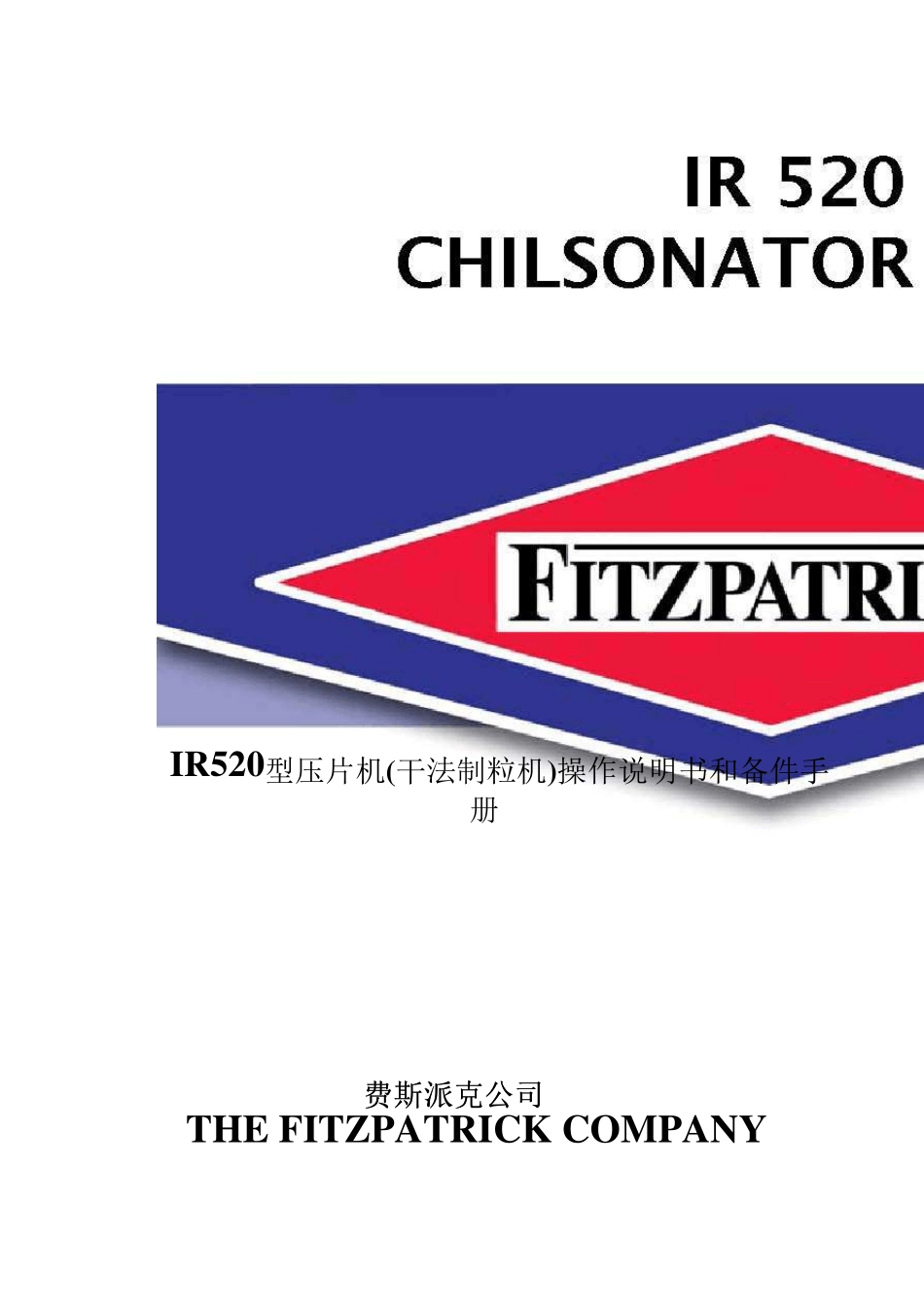

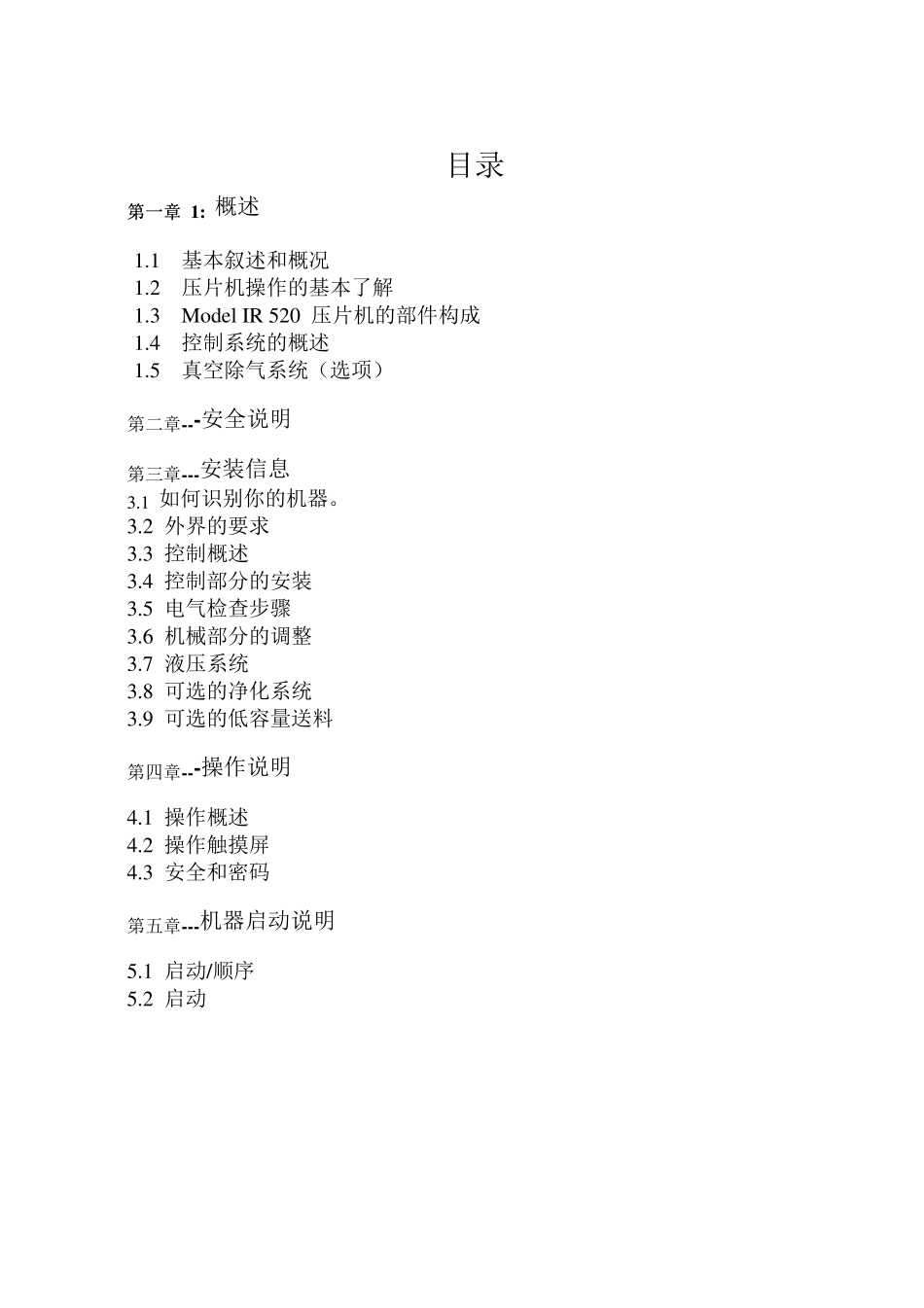

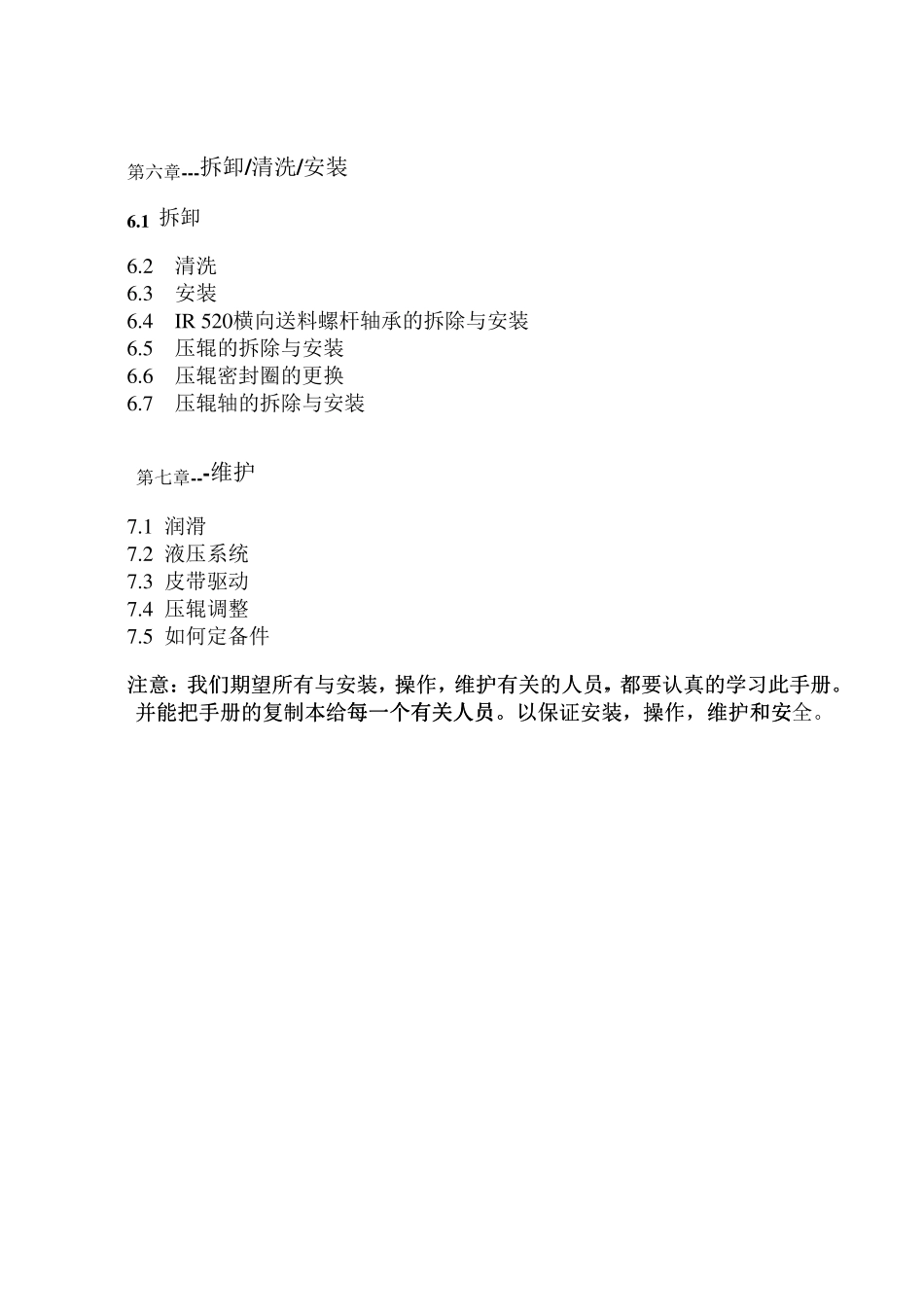

IR520型压片机(干法制粒机)操作说明书和备件手册 费斯派克公费斯派克公司司 THE FITZPATRICK COMPANY 目录 第一章第一章 1: 概述 1.1 基本叙述和概况 1.2 压片机操作的基本了解 1.3 Mo del IR 520 压片机的部件构成 1.4 控制系统的概述 1.5 真空除气系统（选项） 第二章---安全说明 第三章---安装信息 3.1 如何识别你的机器。 3.2 外界的要求 3.3 控制概述 3.4 控制部分的安装 3.5 电气检查步骤 3.6 机械部分的调整 3.7 液压系统 3.8 可选的净化系统 3.9 可选的低容量送料 第四章---操作说明 4.1 操作概述 4.2 操作触摸屏 4.3 安全和密码 第五章---机器启动说明 5.1 启动/顺序 5.2 启动 第六章---拆卸/清洗/安装 6 .1 拆卸 6.2 清洗 6.3 安装 6.4 IR 520横向送料螺杆轴承的拆除与安装 6.5 压辊的拆除与安装 6.6 压辊密封圈的更换 6.7 压辊轴的拆除与安装 第七章---维护 7.1 润滑 7.2 液压系统 7.3 皮带驱动 7.4 压辊调整 7.5 如何定备件 注意注意：：我们期望所有与安装我们期望所有与安装，，操作操作，，维护有关的人员维护有关的人员，，都要认真的学习此手册都要认真的学习此手册。。并能把手册的复制本给并能把手册的复制本给每一个有关人员每一个有关人员每一个有关人员。。以保证安装以保证安装，，操作操作，，维护维护和安和安和安全。 第一章---压片机概述 1.1 基本的叙述和概况 本压片机压片机压片机（Chilsonator）原设计是一个单一的系统，作用是在无液体混合的情况下将粉末转化为颗粒。. 压制的方法是将要压制的产品粉末（清粉）输送到固定压辊和另一个有液压压力的浮动压辊之间由于压力的作用而形成“薄片”或形成“干饼”。它的好处是可以调整浮动压辊的压力以改变产品的硬度和密度。. . Fitz patrick Chilsonator压片机总是配备有独一无二的纵向和横向螺杆送料系统（见图 1-1），它们可以在进入压辊挤压区域前，起到预先挤压粉末的作用。 压辊的表面结构（诸如，凸出线型，齿形，轴线型，平面型）可以根据产品的选择使用。. 图1-1: IR 520 压片机的压辊系统 The Fitzpatrick Company IR520 Operating Instructions Section 1 压制的好处是: 从各种各样的离散混合变成统一的混合形式。可提供统一的颗粒尺寸， 消除粉尘的危害.， 可改善产品的流动性. ，可控制和提供统一的批量产品密 度.， 可控制颗粒的硬度....
