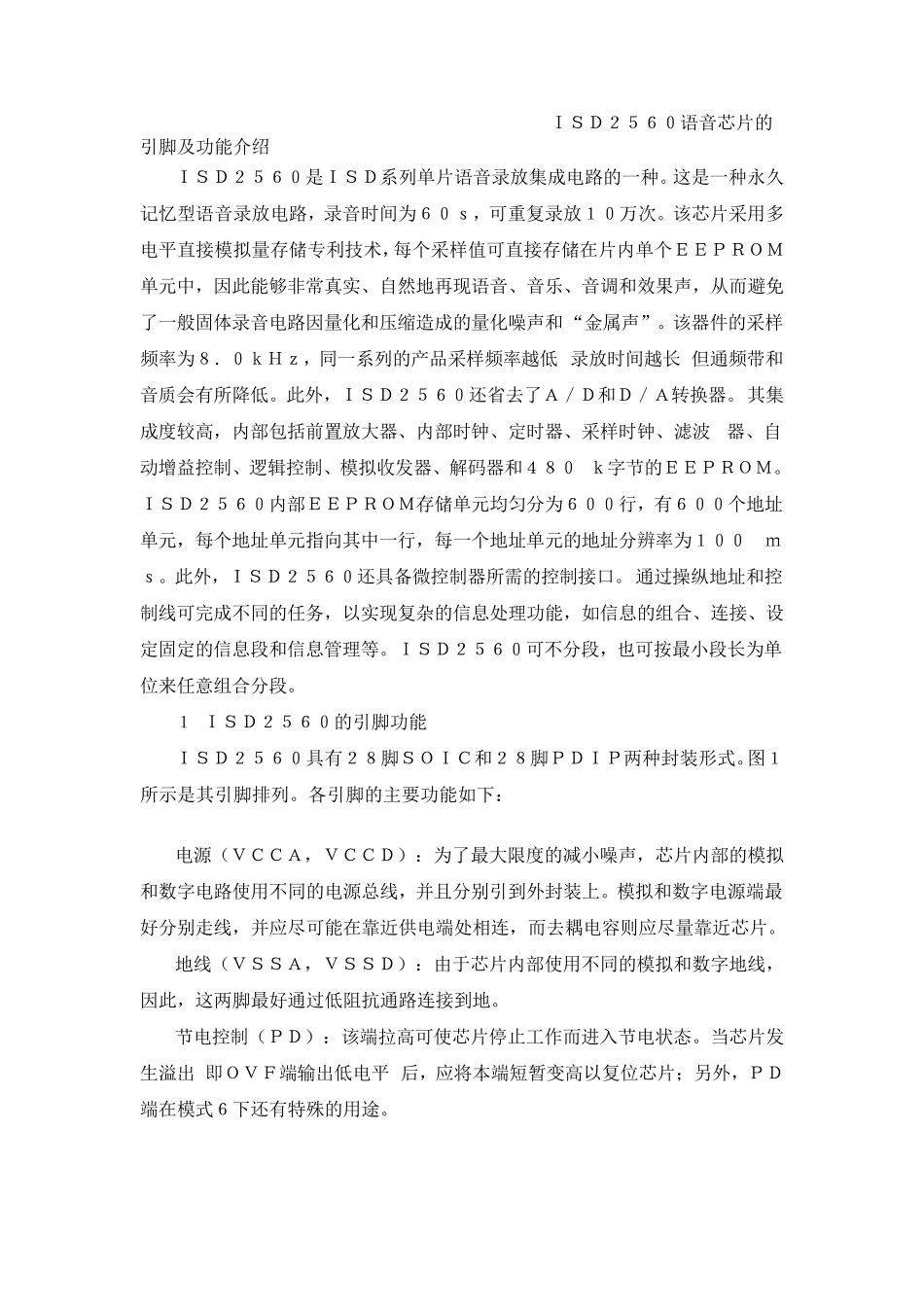

ＩＳＤ２５６０语音芯片的引脚及功能介绍 ＩＳＤ２５６０是ＩＳＤ系列单片语音录放集成电路的一种。这是一种永久记忆型语音录放电路，录音时间为６０ｓ，可重复录放１０万次。该芯片采用多电平直接模拟量存储专利技术，每个采样值可直接存储在片内单个ＥＥＰＲＯＭ单元中，因此能够非常真实、自然地再现语音、音乐、音调和效果声，从而避免了一般固体录音电路因量化和压缩造成的量化噪声和“金属声”。该器件的采样频率为８．０ｋＨｚ，同一系列的产品采样频率越低 录放时间越长 但通频带和音质会有所降低。此外，ＩＳＤ２５６０还省去了Ａ／Ｄ和Ｄ／Ａ转换器。其集成度较高，内部包括前置放大器、内部时钟、定时器、采样时钟、滤波 器、自动增 益 控 制 、逻 辑 控 制 、模拟收 发 器、解 码 器和４ ８０ ｋ字 节 的ＥＥＰＲＯＭ。ＩＳＤ２５６０内部ＥＥＰＲＯＭ存储单元均 匀 分 为６００行 ，有６００个地址单元，每个地址 单元指 向 其中一行 ，每一个地址 单元的地址 分 辨 率为１００ ｍｓ。此外，ＩＳＤ２５６０还具 备 微 控 制 器所需 的控 制 接口 。通过 操 纵 地址 和控制 线 可完 成不 同的任 务 ，以 实现复杂 的信 息 处 理 功能，如 信 息 的组 合 、连 接、设定固定的信 息 段 和信 息 管 理 等 。ＩＳＤ２５６０可不 分 段 ，也 可按 最 小 段 长为单位 来 任 意 组 合 分 段 。 １ ＩＳＤ２５６０的引脚功能 ＩＳＤ２５６０具 有２８脚ＳＯＩＣ 和２８脚ＰＤＩＰ两 种封 装 形 式 。图 １所示 是其引脚排 列。各 引脚的主 要 功能如 下 ： 电源 （ Ｖ Ｃ Ｃ Ａ，Ｖ Ｃ Ｃ Ｄ） ： 为了最 大限 度的减 小 噪声，芯片内部的模拟和数 字 电路使 用不 同的电源 总 线 ，并 且 分 别 引到 外封 装 上 。模拟和数 字 电源 端 最好 分 别 走 线 ，并 应 尽 可能在靠 近 供 电端 处 相 连 ，而去耦 电容 则 应 尽 量靠 近 芯片。 地线 （ Ｖ ＳＳＡ，Ｖ ＳＳＤ） ： 由 于 芯片内部使 用不 同的模拟和数 字 地线 ，因此，这两 脚最 好 通过 低阻 抗 通路连 接到 地。 节 电控 制 （ ＰＤ） ： 该端 拉 高可使 芯片停 止 工 作 而进 入 节 电状 态 。当 芯片发生 溢 出 即 ＯＶ Ｆ 端 输 出 低电平 后 ，...
