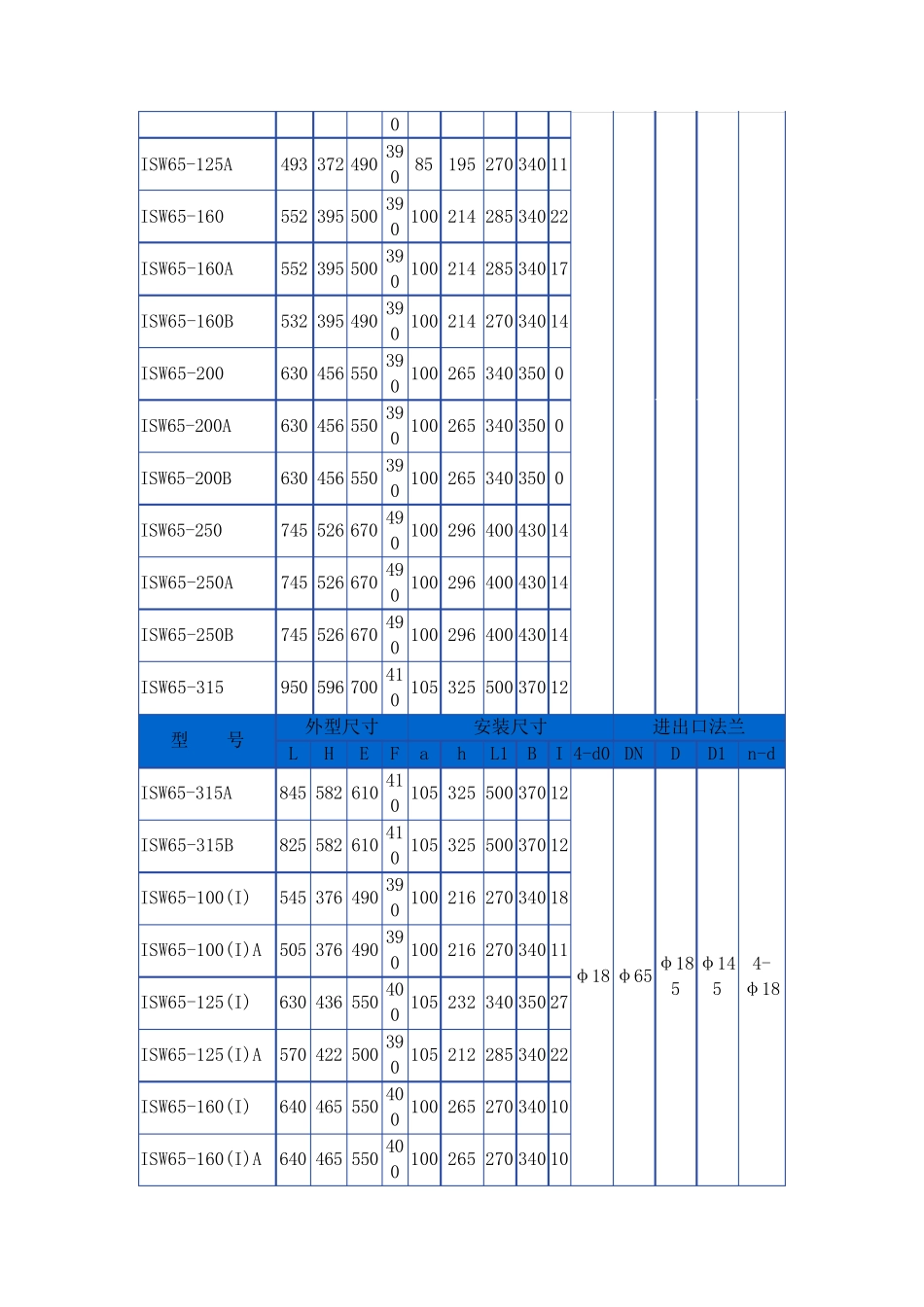

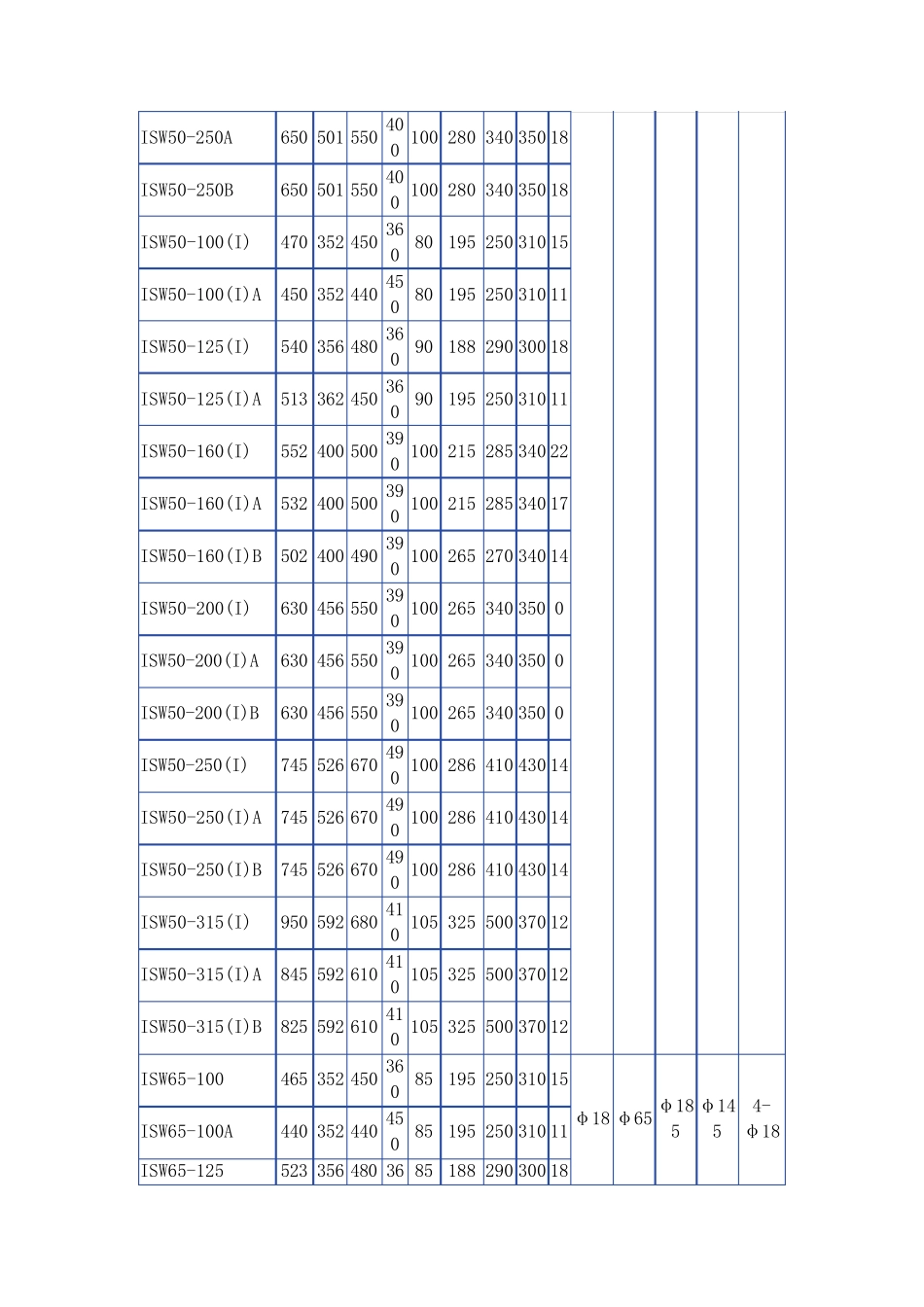

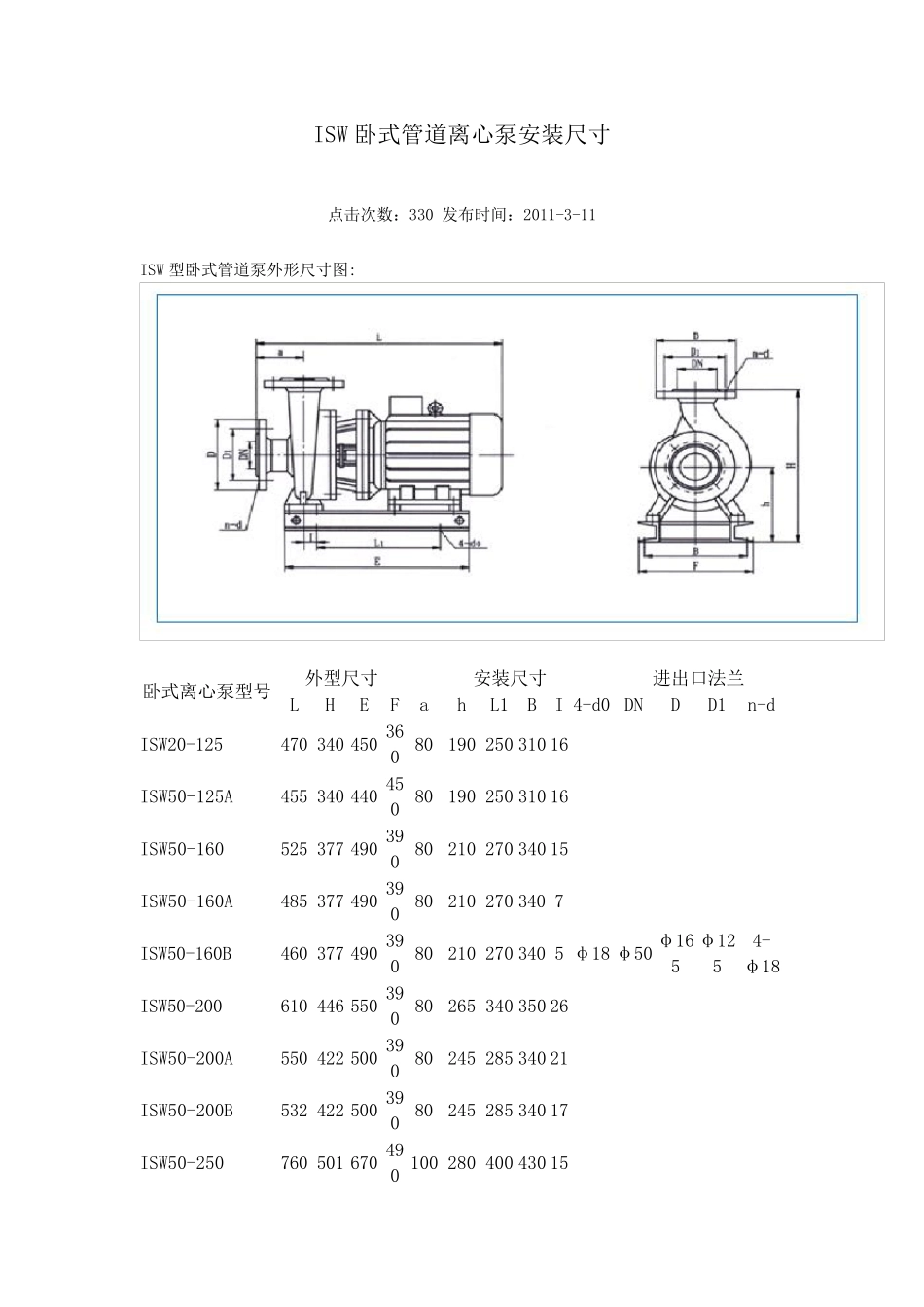

ISW 卧式管道离心泵安装尺寸 点击次数：330 发布时间：2011-3-11 ISW 型卧式管道泵外形尺寸图: 卧式离心泵型号 外型尺寸 安装尺寸 进出口法兰 L H E F a h L1 B I 4-d0 DN D D1 n-d ISW20-125 470 340 450 360 80 190 250 310 16 φ18 φ50 φ165 φ125 4-φ18 ISW50-125A 455 340 440 450 80 190 250 310 16 ISW50-160 525 377 490 390 80 210 270 340 15 ISW50-160A 485 377 490 390 80 210 270 340 7 ISW50-160B 460 377 490 390 80 210 270 340 5 ISW50-200 610 446 550 390 80 265 340 350 26 ISW50-200A 550 422 500 390 80 245 285 340 21 ISW50-200B 532 422 500 390 80 245 285 340 17 ISW50-250 760 501 670 490 100 280 400 430 15 ISW50-250A 650 501 550 400 100 280 340 350 18 ISW50-250B 650 501 550 400 100 280 340 350 18 ISW50-100(I) 470 352 450 360 80 195 250 310 15 ISW50-100(I)A 450 352 440 450 80 195 250 310 11 ISW50-125(I) 540 356 480 360 90 188 290 300 18 ISW50-125(I)A 513 362 450 360 90 195 250 310 11 ISW50-160(I) 552 400 500 390 100 215 285 340 22 ISW50-160(I)A 532 400 500 390 100 215 285 340 17 ISW50-160(I)B 502 400 490 390 100 265 270 340 14 ISW50-200(I) 630 456 550 390 100 265 340 350 0 ISW50-200(I)A 630 456 550 390 100 265 340 350 0 ISW50-200(I)B 630 456 550 390 100 265 340 350 0 ISW50-250(I) 745 526 670 490 100 286 410 430 14 ISW50-250(I)A 745 526 670 490 100 286 410 430 14 ISW50-250(I)B 745 526 670 490 100 286 410 430 14 ISW50-315(I) 950 592 680 410 105 325 500 370 12 ISW50-315(I)A 845 592 610 410 105 325 500 370 12 ISW50-315(I)B 825 592 610 410 105 325 500 370 12 ISW65-100 465 352 450 360 85 195 250 310 15 φ 18 φ 65 φ 185 φ 145 4-φ 18 ISW65-100A 440 352 440 450 85 195 250 310 11 ISW65-125 523 356 480 36 85 188 290 300 18 0 ISW65-125A 493 372 490 3...
