JDSoftSurfMill三轴加工简单流程

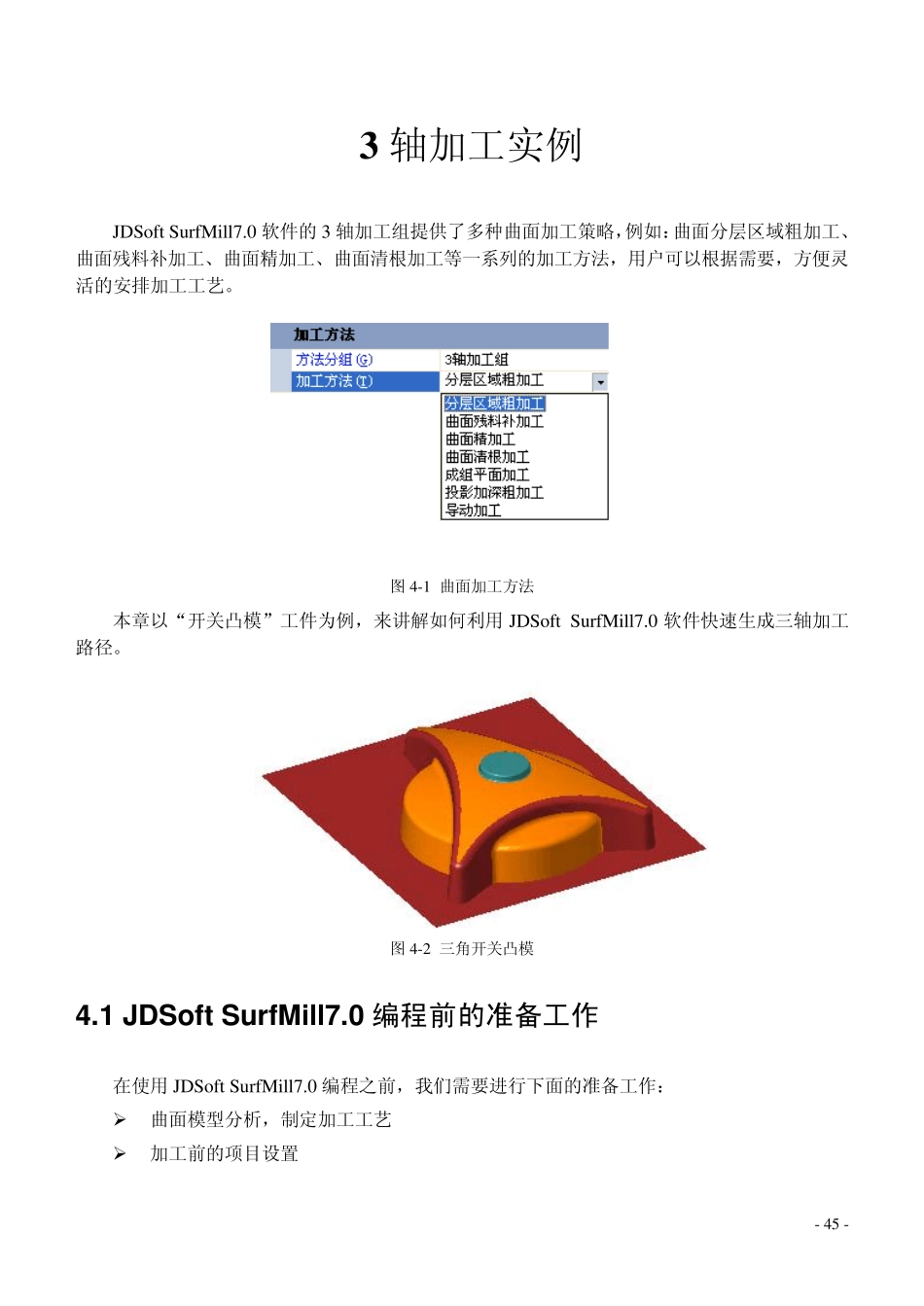

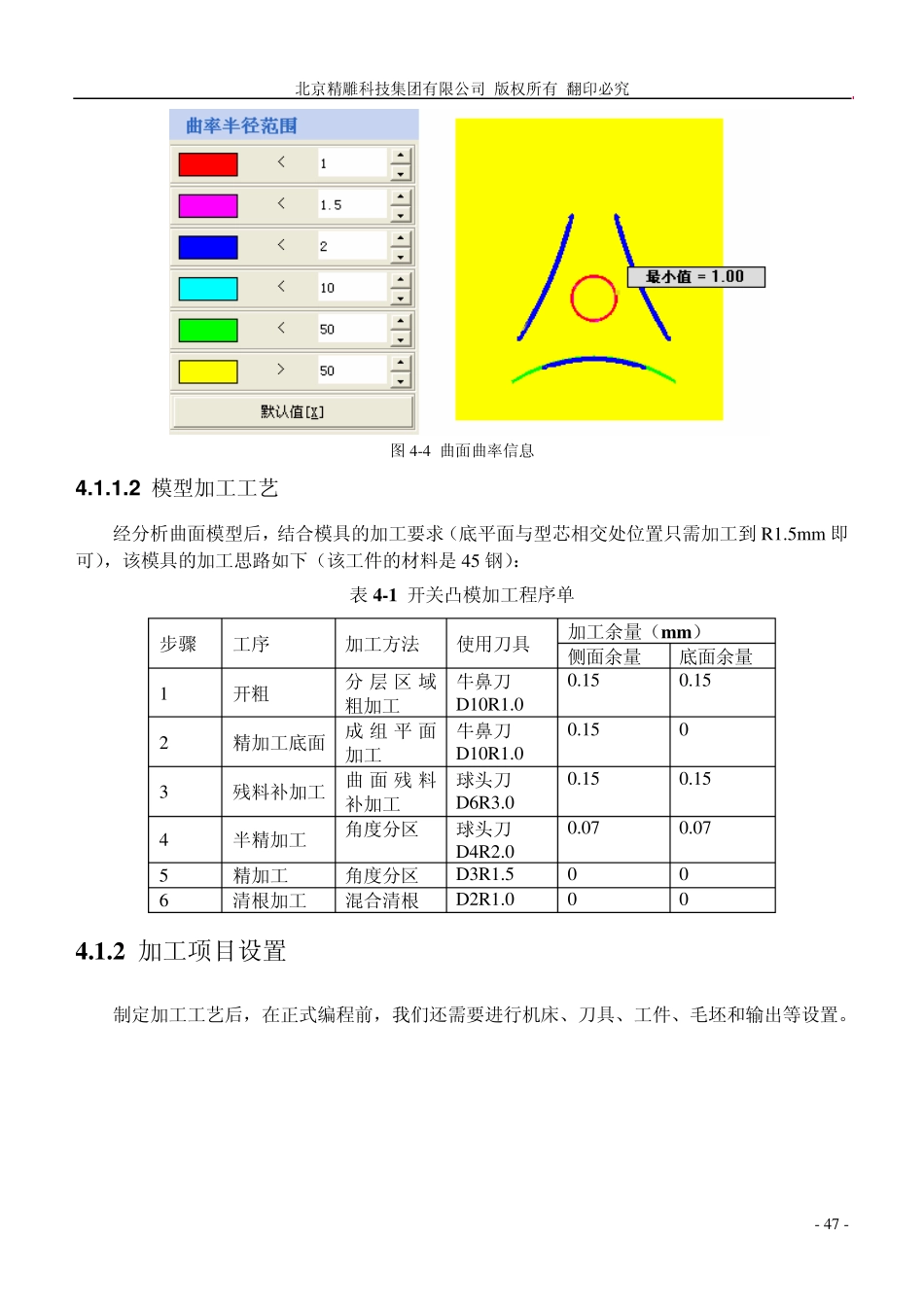

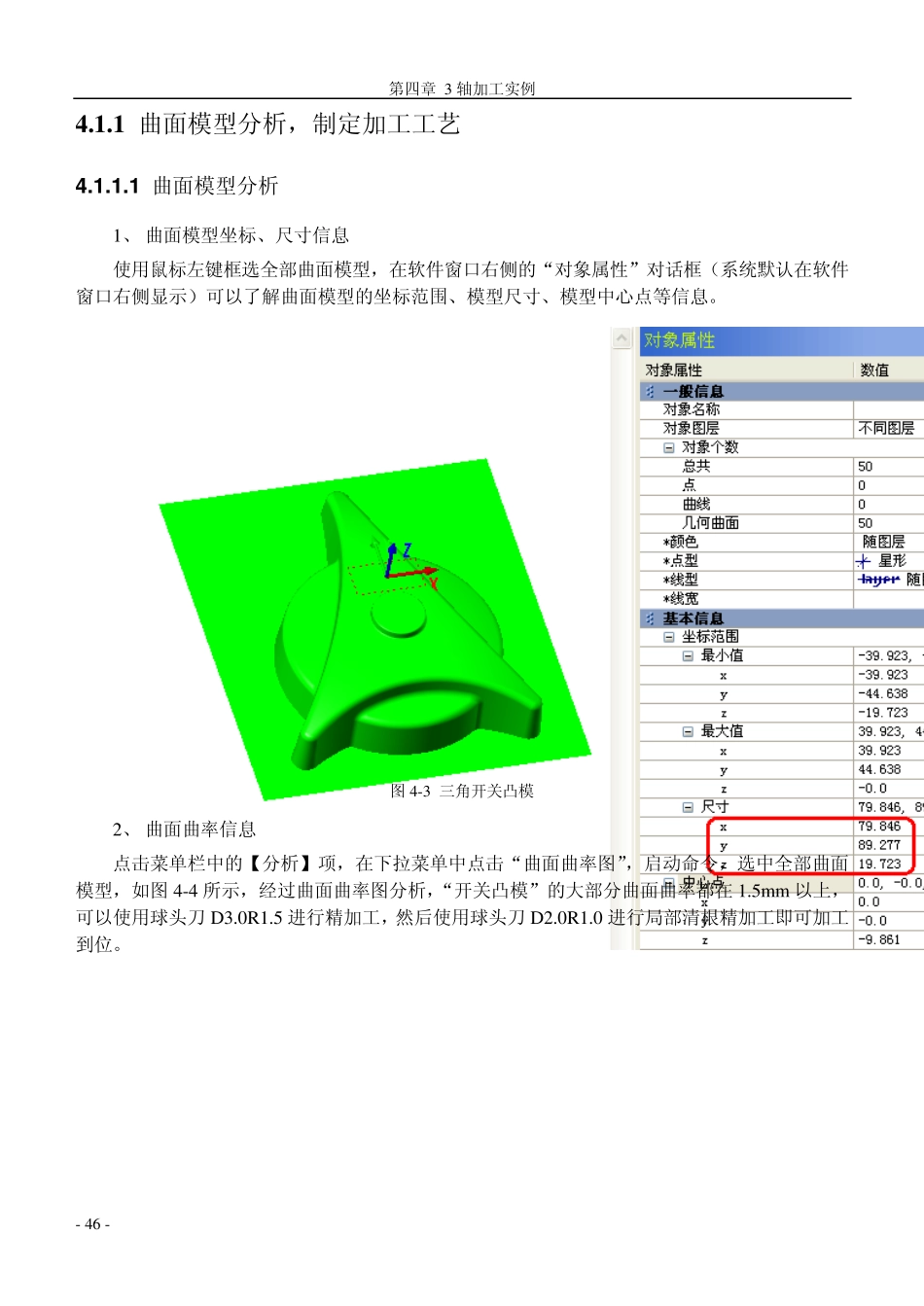

- 45 - 3 轴加工实例 JDSoft Su rfMill7.0 软件的3 轴加工组提供了多种曲面加工策略，例如：曲面分层区域粗加工、曲面残料补加工、曲面精加工、曲面清根加工等一系列的加工方法，用户可以根据需要，方便灵活的安排加工工艺。 图4-1 曲面加工方法 本章以“开关凸模”工件为例，来讲解如何利用JDSoft Su rfMill7.0 软件快速生成三轴加工路径。 图4-2 三角开关凸模 4.1 JDSoft Su rfMill7.0 编程前的准备工作 在使用JDSoft Su rfMill7.0 编程之前，我们需要进行下面的准备工作：  曲面模型分析，制定加工工艺  加工前的项目设置 第四章 3 轴加工实例 - 46 - 4 .1 .1 曲面模型分析，制定加工工艺 4 .1 .1 .1 曲面模型分析 1、 曲面模型坐标、尺寸信息 使用鼠标左键框选全部曲面模型，在软件窗口右侧的“对象属性”对话框（系统默认在软件窗口右侧显示）可以了解曲面模型的坐标范围、模型尺寸、模型中心点等信息。 图 4-3 三角开关凸模 2、 曲面曲率信息 点击菜单栏中的【分析】项，在下拉菜单中点击“曲面曲率图”，启动命令，选中全部曲面模型，如图 4-4 所示，经过曲面曲率图分析，“开关凸模”的大部分曲面曲率都在1.5mm 以上，可以使用球头刀 D3.0R1.5 进行精加工，然后使用球头刀 D2.0R1.0 进行局部清根精加工即可加工到位。 北京精雕科技集团有限公司 版权所有 翻印必究 - 47 - 图4-4 曲面曲率信息 4 .1 .1 .2 模型加工工艺 经分析曲面模型后，结合模具的加工要求（底平面与型芯相交处位置只需加工到R1.5mm 即可），该模具的加工思路如下（该工件的材料是45 钢）： 表4-1 开关凸模加工程序单 步骤 工序 加工方法 使用刀具 加工余量（m m ） 侧面余量 底面余量 1 开粗 分层区域粗加工 牛鼻刀 D10R1.0 0.15 0.15 2 精加工底面 成组平面加工 牛鼻刀 D10R1.0 0.15 0 3 残料补加工 曲面残料补加工 球头刀 D6R3.0 0.15 0.15 4 半精加工 角度分区 球头刀 D4R2.0 0.07 0.07 5 精加工 角度分区 D3R1.5 0 0 6 清根加工 混合清根 D2R1.0 0 0 4.1.2 加工项目设置 制定加工工艺后，在正式编程前，我们还需要进行机床、刀具、工件、毛坯和输出等设置。 第四章 3 轴加工实例 - 4 8 - 图4 -5 导航工作条 4 .1 .2 .1 机床设置 正确配置机床类型是路径进行机床模拟的关键，同时合理配置机床控制参数也是...
