JH20回柱绞车说明书

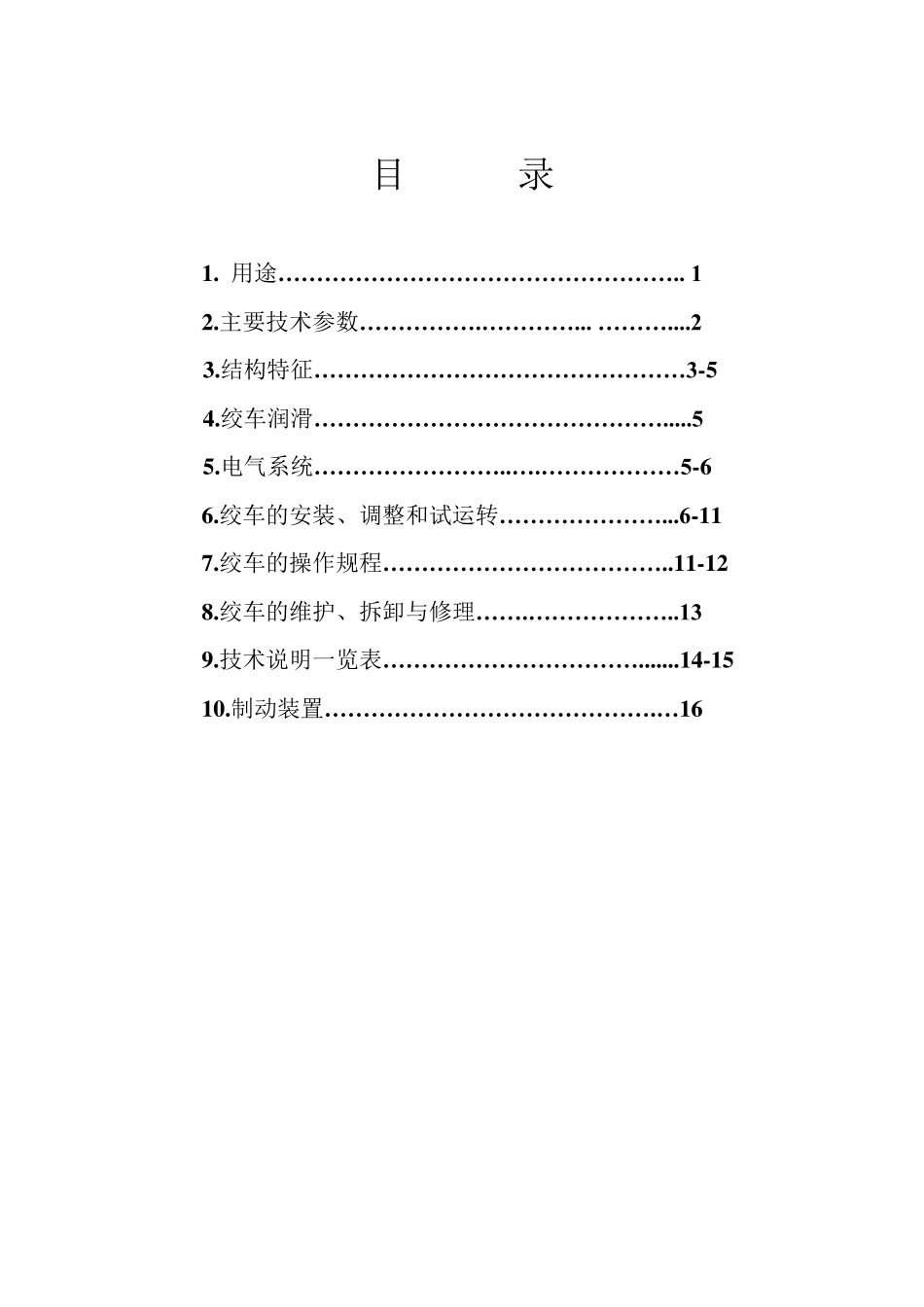

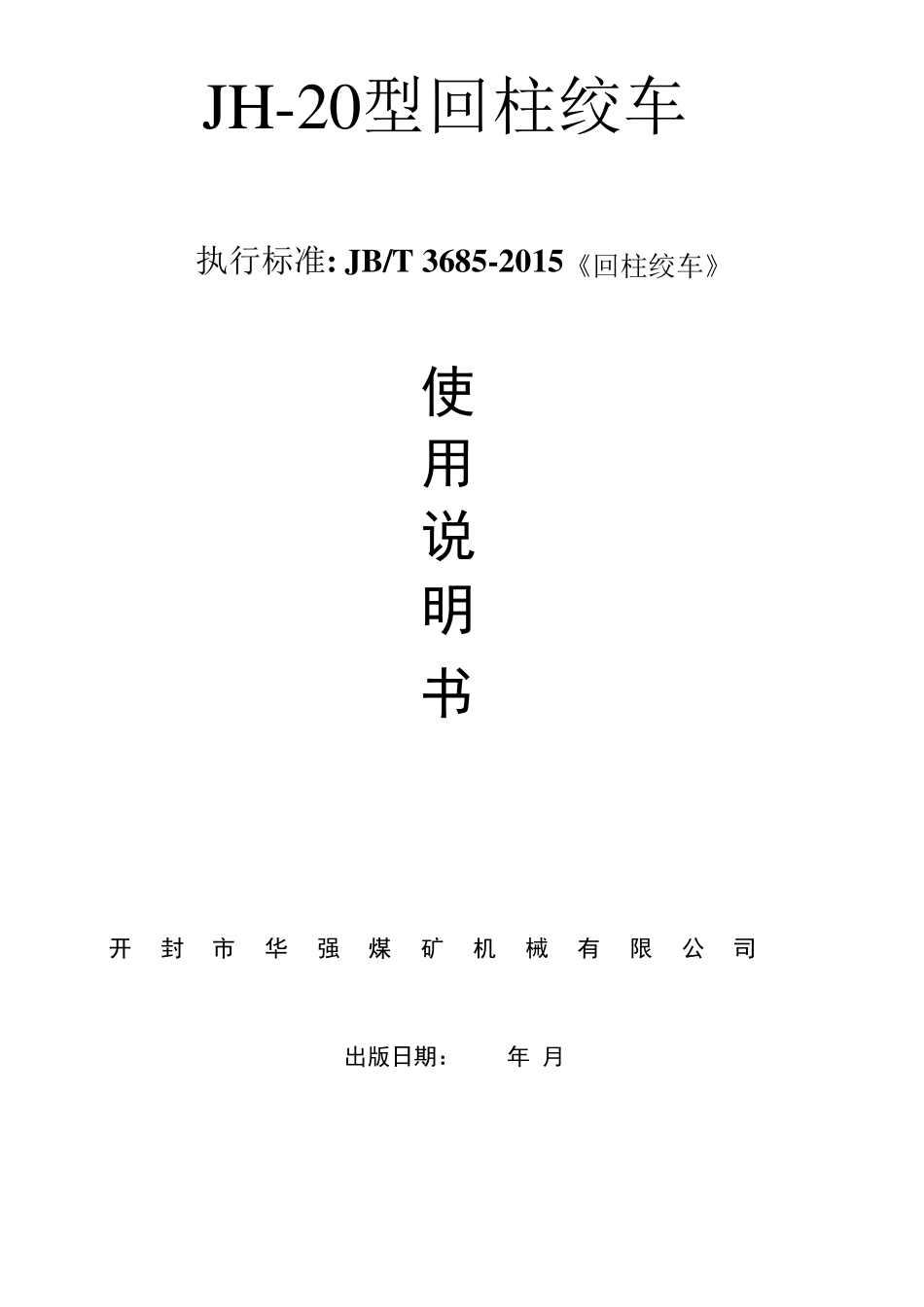

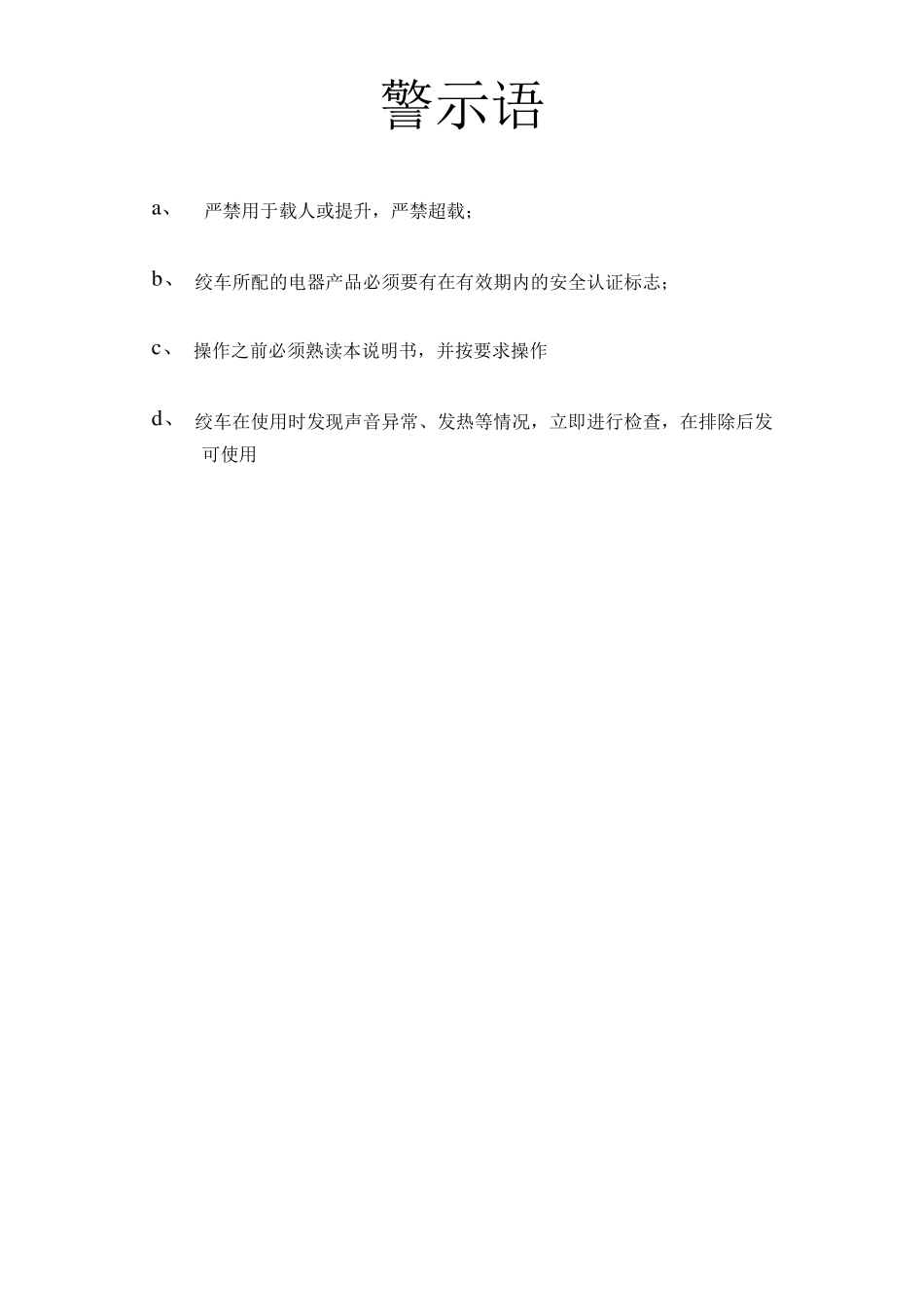

JH-20型回柱绞车 执行标准: JB/T 3685-2015《回柱绞车》 使 用 说 明 书 开 封 市 华 强 煤 矿 机 械 有 限 公 司 KAI FENG SHI HUA QIANG MEI KUANG JI XIE YOU XIAN GONG SI 出版日期：2017年4月 警示语 a、 严禁用于载人或提升，严禁超载； b、 绞车所配的电器产品必须要有在有效期内的安全认证标志； c、 操作之前必须熟读本说明书，并按要求操作 d、 绞车在使用时发现声音异常、发热等情况，立即进行检查，在排除后发 可使用 目 录 1 . 用途… … … … … … … … … … … … … … … … … .. 1 2 .主要技术参数… … … … … .… … … … ... … … … ....2 3 .结构特征… … … … … … … … … … … … … … … … 3-5 4 .绞车润滑… … … … … … … … … … … … … … … .....5 5 .电气系统… … … … … … … … ..… .… … … … … … 5-6 6 .绞车的安装、调整和试运转… … … … … … … ...6-1 1 7 .绞车的操作规程… … … … … … … … … … … … ..1 1 -1 2 8 .绞车的维护、拆卸与修理… … .… … … … … … ..13 9 .技术说明一览表… … … … … … … … … … … .......1 4 -1 5 1 0 .制动装置… … … … … … … … … … … … … … .… 1 6 1. 用途 本绞车用于煤矿井下回柱放顶，综合采煤设备的搬迁及工作面安装的牵引 力，亦可作运料、移溜槽、搬移皮带运输机机头等辅助工作的牵引绞车。 1 工作条件 a 环境温度为-10℃～+40℃; b 环境相对湿度不超过 95%（+25℃），海拔高度不超过 1000m 的情况下工作； 对于海拔高度超过 1000m，需要考虑到空气冷却作用和介电强度的下降，选用的 电器设备应根据制造厂和用户的协议进行设计或使用。 c 周围空气中的煤尘、甲烷爆炸性气体不得超过《煤矿安全规程》中所规定 的安全含量; d 工作制为低速重载非连续型。 型号 含义： J H— 20 钢丝绳平均静张力为 200KN 回柱 绞车 标记示例：钢丝绳平均静张力为 200K N 的回柱绞车标记为：JH-20。 绞车电动机、电器设备具有防爆性能，可用于含有沼气及煤尘的矿井中。 警示语：本绞车严禁用于载人或提升。绞车所配的电机和电气设备，必须要 有...
