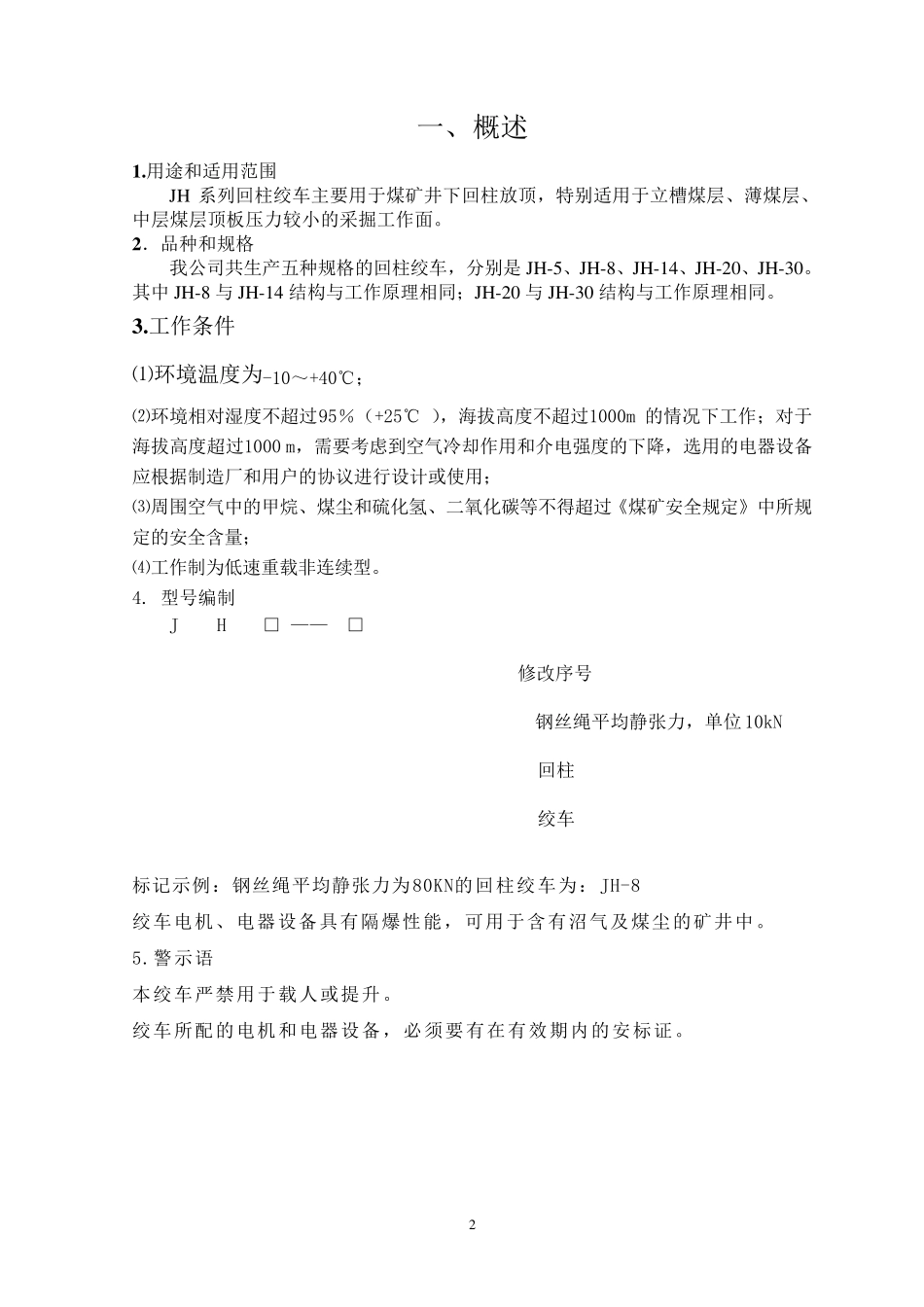

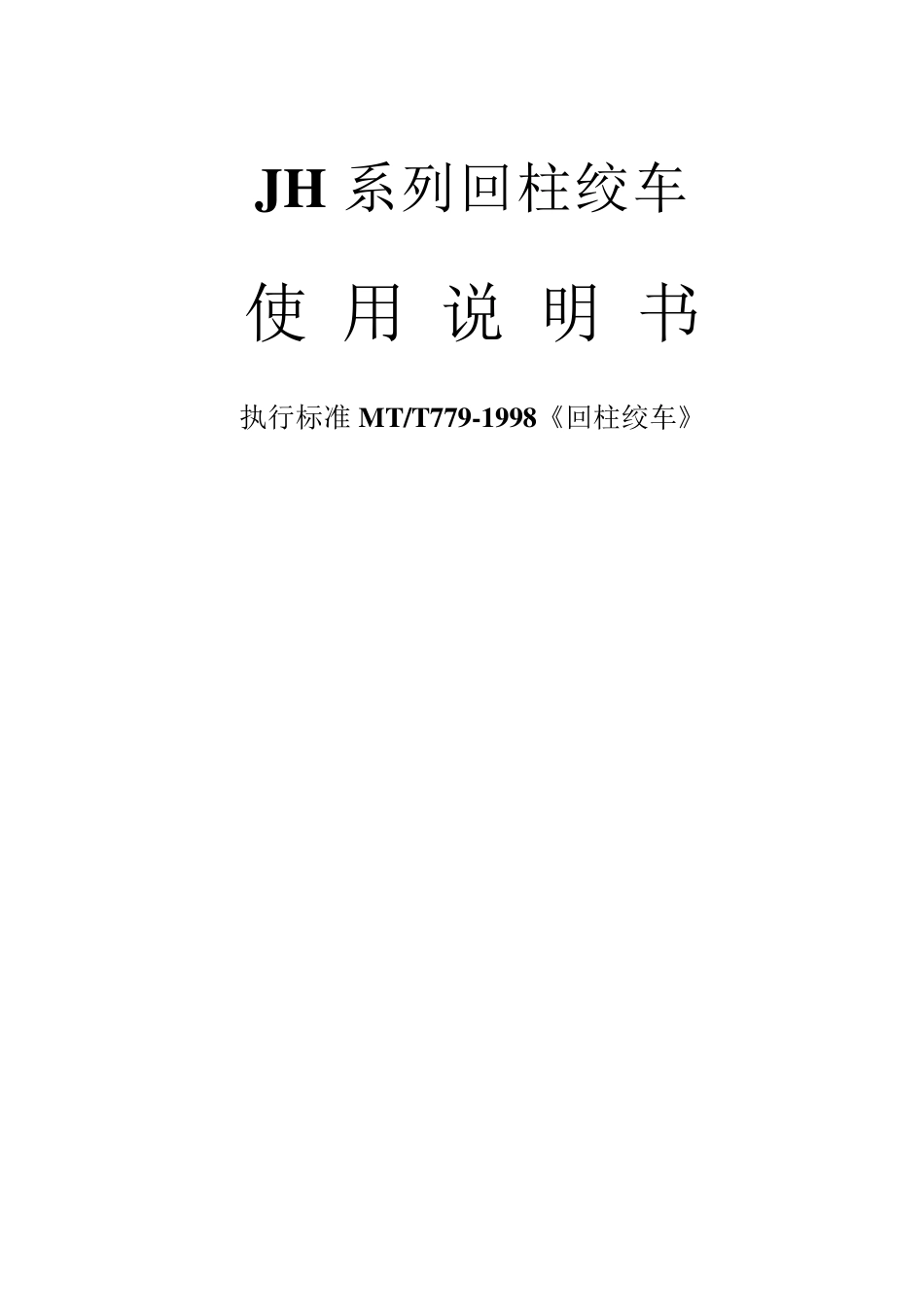

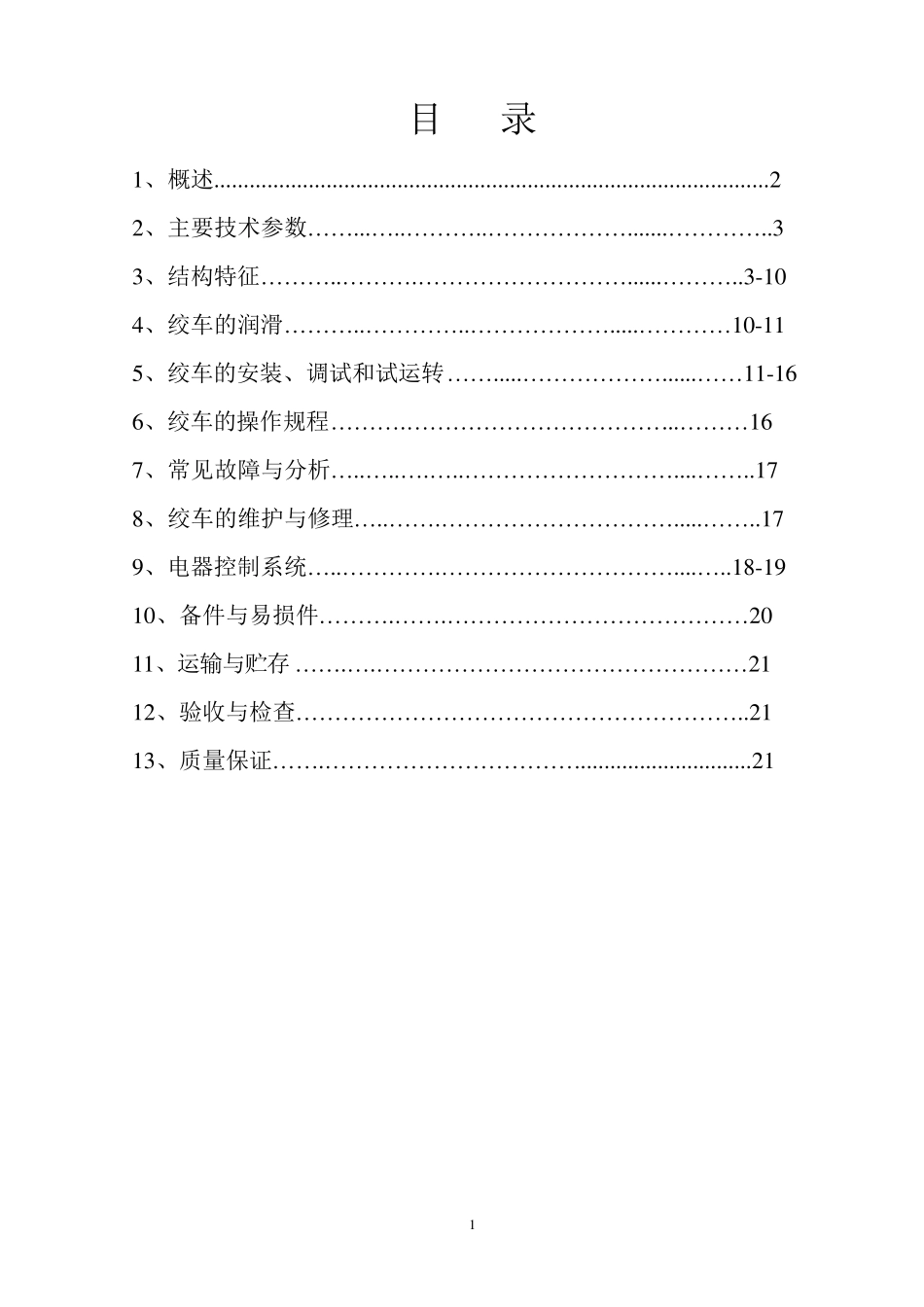

JH 系列回柱绞车 使 用 说 明 书 执行标准MT/T779-1998《回柱绞车》 1 目 录 1 、概述..............................................................................................2 2 、主要技术参数……...…..………..……………….......…………..3 3 、结构特征………..……….………………………......………..3 -1 0 4 、绞车的润滑………..…………..……………….....…………1 0 -1 1 5 、绞车的安装、调试和试运转…….....………………......……1 1 -1 6 6 、绞车的操作规程……….……………………………...………1 6 7 、常见故障与分析…..…..….…..………………………....……..1 7 8 、绞车的维护与修理…..…….………………………….....……..1 7 9 、电器控制系统…..………….…………………………....…..1 8 -1 9 1 0 、备件与易损件……….…….…………………………………2 0 1 1 、运输与贮存 …….….…………………………………………2 1 1 2 、验收与检查…………………………………………………..2 1 1 3 、质量保证…….…………………………….............................2 1 2 一、概述 1 .用途和适用范围 JH 系列回柱绞车主要用于煤矿井下回柱放顶，特别适用于立槽煤层、薄煤层、中层煤层顶板压力较小的采掘工作面。 2 ．品种和规格 我公司共生产五种规格的回柱绞车，分别是JH-5、JH-8、JH-14、JH-20、JH-30。其中JH-8 与JH-14 结构与工作原理相同；JH-20 与JH-30 结构与工作原理相同。 3 .工作条件 ⑴环境温度为-10～+40℃； ⑵环境相对湿度不超过95％（+25℃ ），海拔高度不超过1000m 的情况下工作；对于海拔高度超过1000 m，需要考虑到空气冷却作用和介电强度的下降，选用的电器设备应根据制造厂和用户的协议进行设计或使用； ⑶周围空气中的甲烷、煤尘和硫化氢、二氧化碳等不得超过《煤矿安全规定》中所规定的安全含量； ⑷工作制为低速重载非连续型。 4. 型号编制 J H □ —— □ 修改序号 钢丝绳平均静张力，单位 10kN 回柱 绞车 标记示例：钢丝绳平均静张力为80KN的回柱绞车为：JH-8 绞车电机、电器设备具有隔爆性能，可用于含有沼气及煤尘的矿井中。 5.警示语 本绞车严禁用于载人或提升。 绞车所配的电机和电器设备，必须要有在有效期内的安标证。 3 二、主要技术参数 JH 系列回...
