Jlink在MDK下使用RDI模式开发STM32的说明

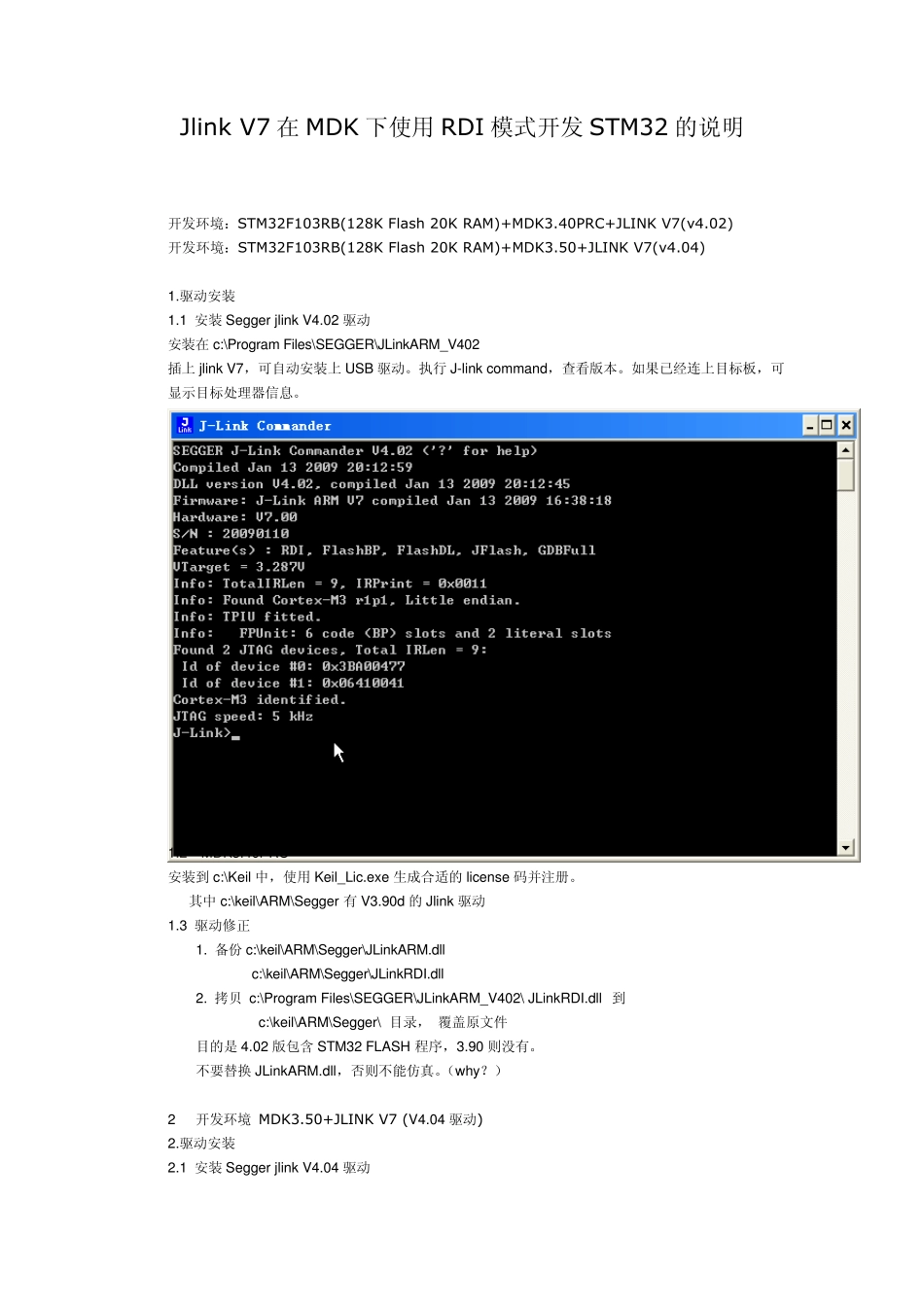

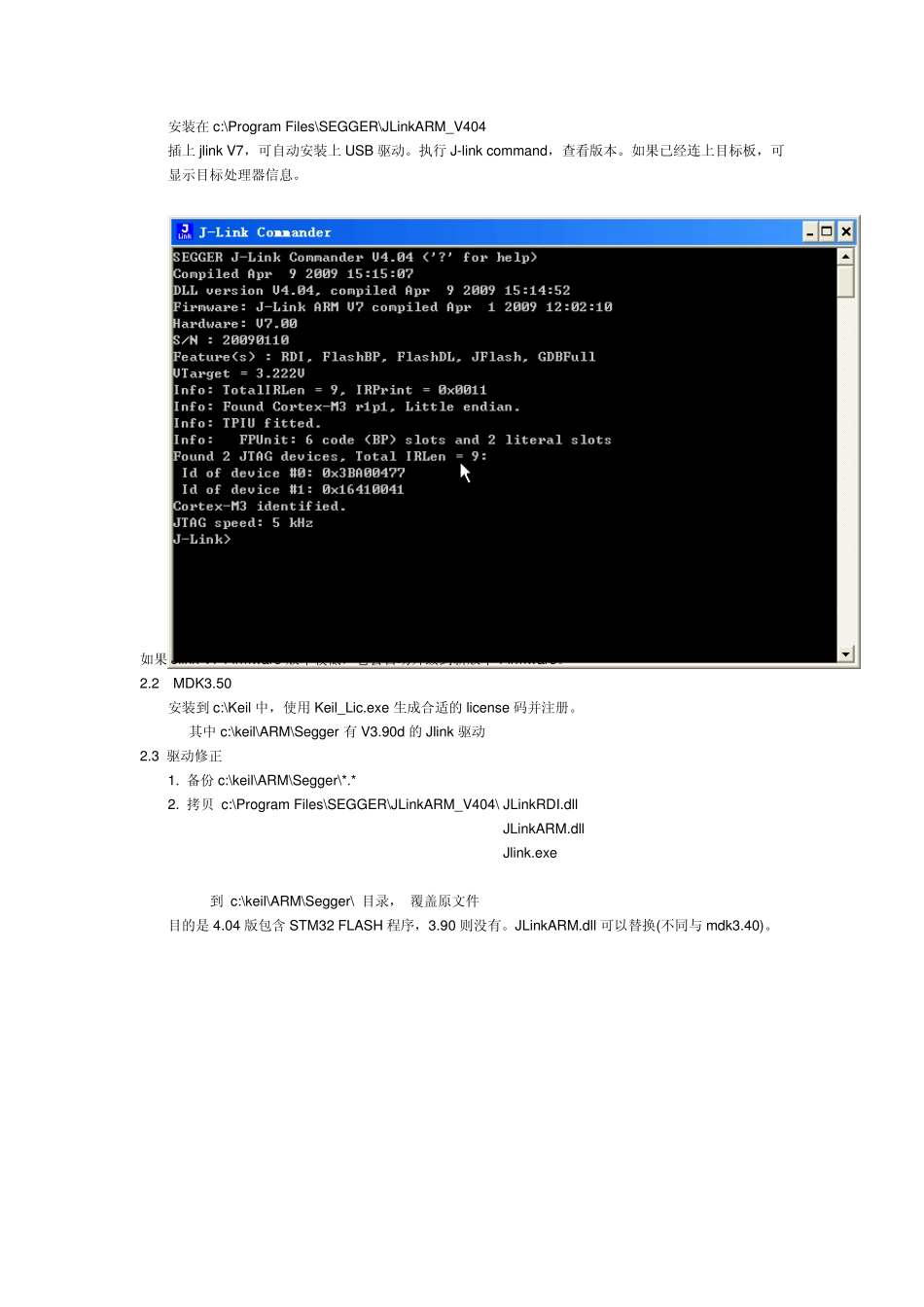

Jlink V7 在MDK 下使用RDI 模式开发STM32 的说明 开发环境：STM32F103RB(128K Flash 20K RAM)+MDK3.40PRC+JLINK V7(v4.02) 开发环境：STM32F103RB(128K Flash 20K RAM)+MDK3.50+JLINK V7(v4.04) 1.驱动安装 1.1 安装Segger jlink V4.02 驱动 安装在c:\Program Files\SEGGER\JLinkARM_V402 插上jlink V7，可自动安装上USB 驱动。执行 J-link command，查看版本。如果已经连上目标板，可显示目标处理器信息。 1.2 MDK3.40PRC 安装到 c:\Keil 中，使用Keil_Lic.exe 生成合适的license 码并注册。 其中 c:\keil\ARM\Segger 有 V3.90d 的Jlink 驱动 1.3 驱动修正 1. 备份 c:\keil\ARM\Segger\JLinkARM.dll c:\keil\ARM\Segger\JLinkRDI.dll 2. 拷贝 c:\Program Files\SEGGER\JLinkARM_V402\ JLinkRDI.dll 到 c:\keil\ARM\Segger\ 目录， 覆盖原文件 目的是 4.02 版包含 STM32 FLASH 程序，3.90 则没有。 不要替换 JLinkARM.dll，否则不能仿真。（why？） 2 开发环境 MDK3.50+JLINK V7 (V4.04 驱动) 2.驱动安装 2.1 安装Segger jlink V4.04 驱动 安装在c:\Program Files\SEGGER\JLinkARM_V404 插上jlink V7，可自动安装上USB 驱动。执行 J-link command，查看版本。如果已经连上目标板，可显示目标处理器信息。 如果 Jlink V7 Firmware 版本较低，它会自动升级到新版本 Firmware。 2.2 MDK3.50 安装到 c:\Keil 中，使用 Keil_Lic.exe 生成合适的 license 码并注册。 其中 c:\keil\ARM\Segger 有 V3.90d 的 Jlink 驱动 2.3 驱动修正 1. 备份 c:\keil\ARM\Segger\*.* 2. 拷贝 c:\Program Files\SEGGER\JLinkARM_V404\ JLinkRDI.dll JLinkARM.dll Jlink.exe 到 c:\keil\ARM\Segger\ 目录， 覆盖原文件 目的是 4.04 版包含 STM32 FLASH 程序，3.90 则没有。JLinkARM.dll 可以替换(不同与 mdk3.40)。 3. .建立MDK 工程 (1)选择STM32F103RB 并加入STARTUP 文件，这一步就不用细说了吧，用过keil 的人都会。 (2)工程中选择Options for target ‘x x x ’，选择器件STM32F103RB (3) 配置Jlink：按照下图配置即可 点击 Settings 按钮 注意要选择 kei 下的驱动，已经替换成 4.02 版 点击 Configure RDI Driver 按钮，出现 Jlink 配置页面： 选中 FLASH 页，选择合适的Dev ice。其他页面...
