JWB系列无极绳绞车牵引系统使用说明书

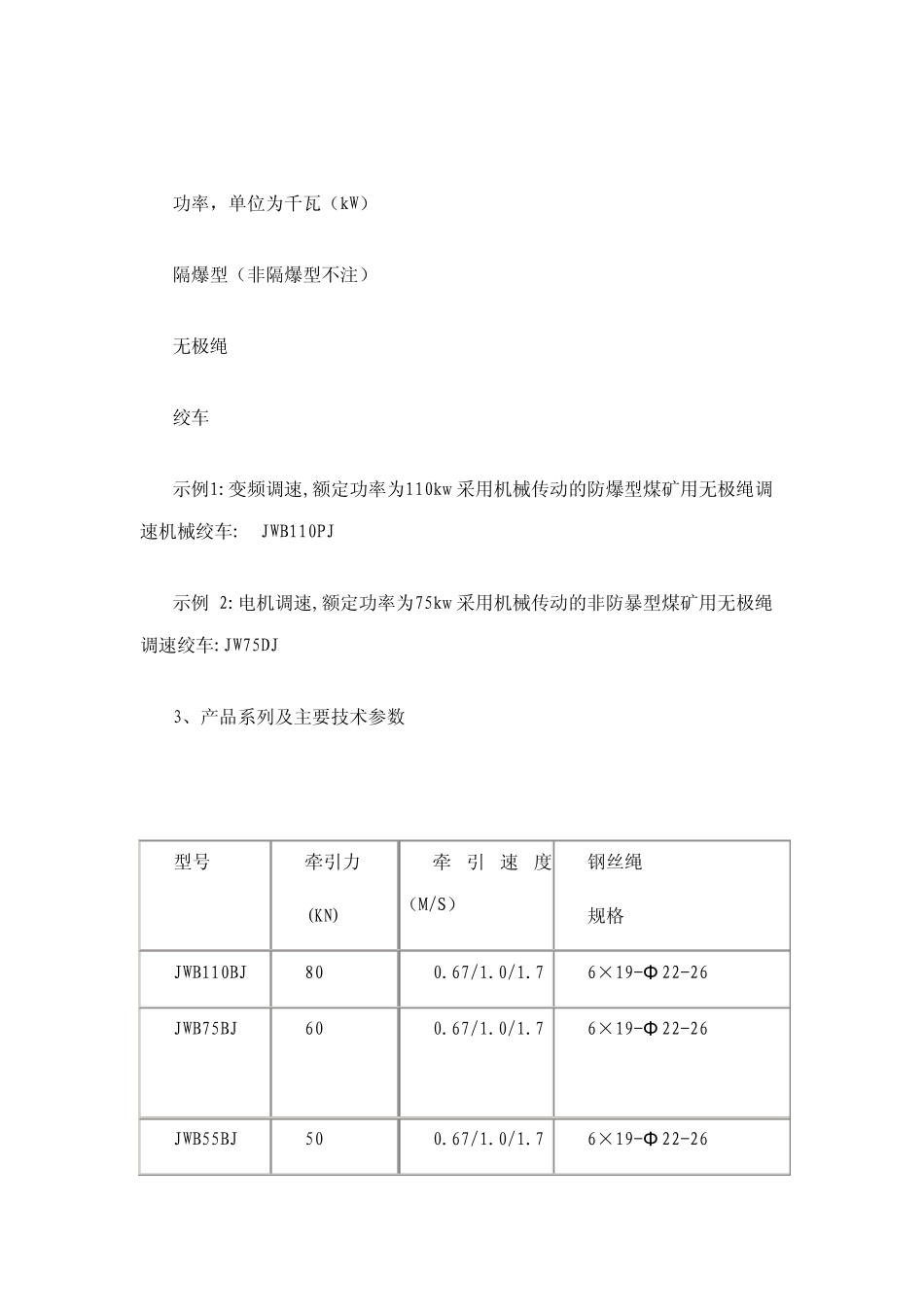

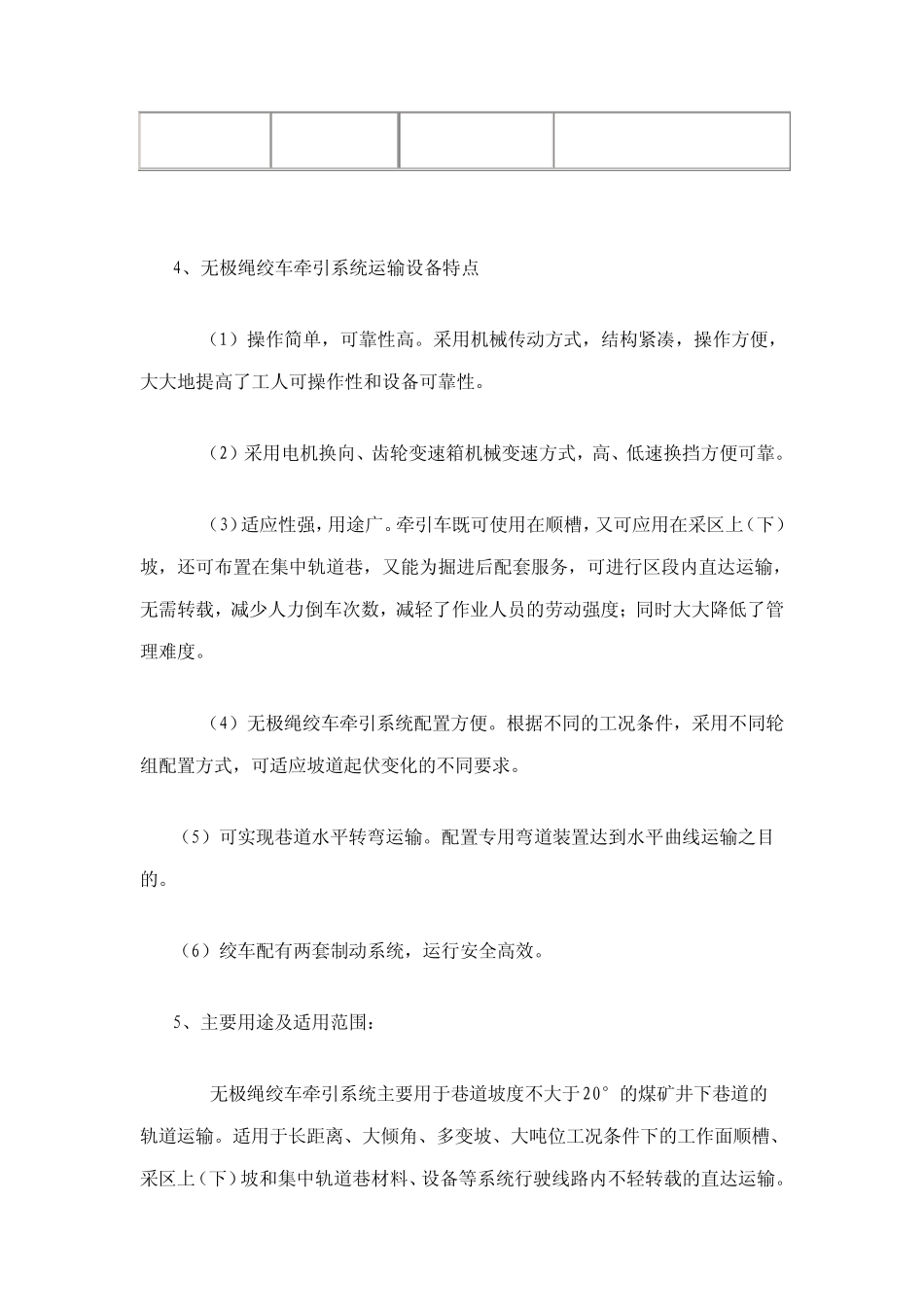

JWB 系列无极绳绞车牵引系统使用说明书 JWB 系列无极绳绞车牵引系统 使用说明书 执行标准：AQ1041-2007 Q/CZYF001-2007 MT/T885-2007 一、概述 1、产品全称 JWB 无极绳牵引绞车牵引系统 2、型号组成及其代表意义 J W B □ □ J 机械传动（无减速机不注） 调速方式：电机调速 D，液压调速 Y，变频调速 P，齿轮变速 B，直流调速 Z，开关磁阻 K，电阻调速不注） 功率，单位为千瓦（kW） 隔爆型（非隔爆型不注） 无极绳 绞车 示例1:变频调速,额定功率为110kw 采用机械传动的防爆型煤矿用无极绳调速机械绞车: JWB110PJ 示例 2:电机调速,额定功率为75kw 采用机械传动的非防暴型煤矿用无极绳调速绞车:JW75DJ 3、产品系列及主要技术参数 型号 牵引力 (KN) 牵引速度（M/S） 钢丝绳 规格 JWB110BJ 80 0.67/1.0/1.7 6×19-Φ 22-26 JWB75BJ 60 0.67/1.0/1.7 6×19-Φ 22-26 JWB55BJ 50 0.67/1.0/1.7 6×19-Φ 22-26 4、无极绳绞车牵引系统运输设备特点 （1）操作简单，可靠性高。采用机械传动方式，结构紧凑，操作方便，大大地提高了工人可操作性和设备可靠性。 （2）采用电机换向、齿轮变速箱机械变速方式，高、低速换挡方便可靠。 （3）适应性强，用途广。牵引车既可使用在顺槽，又可应用在采区上（下）坡，还可布置在集中轨道巷，又能为掘进后配套服务，可进行区段内直达运输，无需转载，减少人力倒车次数，减轻了作业人员的劳动强度；同时大大降低了管理难度。 （4）无极绳绞车牵引系统配置方便。根据不同的工况条件，采用不同轮组配置方式，可适应坡道起伏变化的不同要求。 （5）可实现巷道水平转弯运输。配置专用弯道装置达到水平曲线运输之目的。 （6）绞车配有两套制动系统，运行安全高效。 5、主要用途及适用范围： 无极绳绞车牵引系统主要用于巷道坡度不大于20°的煤矿井下巷道的轨道运输。适用于长距离、大倾角、多变坡、大吨位工况条件下的工作面顺槽、采区上（下）坡和集中轨道巷材料、设备等系统行驶线路内不轻转载的直达运输。是替代传统小绞车接力、对拉运输方式比较理想的辅助运输设备。但不适用于载人和提升的绞车。 6、适用的工作条件和主要技术参数 （1）工作条件 ①本绞车适用于有瓦斯、煤气易燃气体的场所。但周围空气中的瓦斯、煤尘等不应超过《煤矿安全规程》中规定的浓度。 ②周围空气0℃～40℃；相对温度不大于85%（环境温度为20℃±5℃时）；海拔高度不超...
