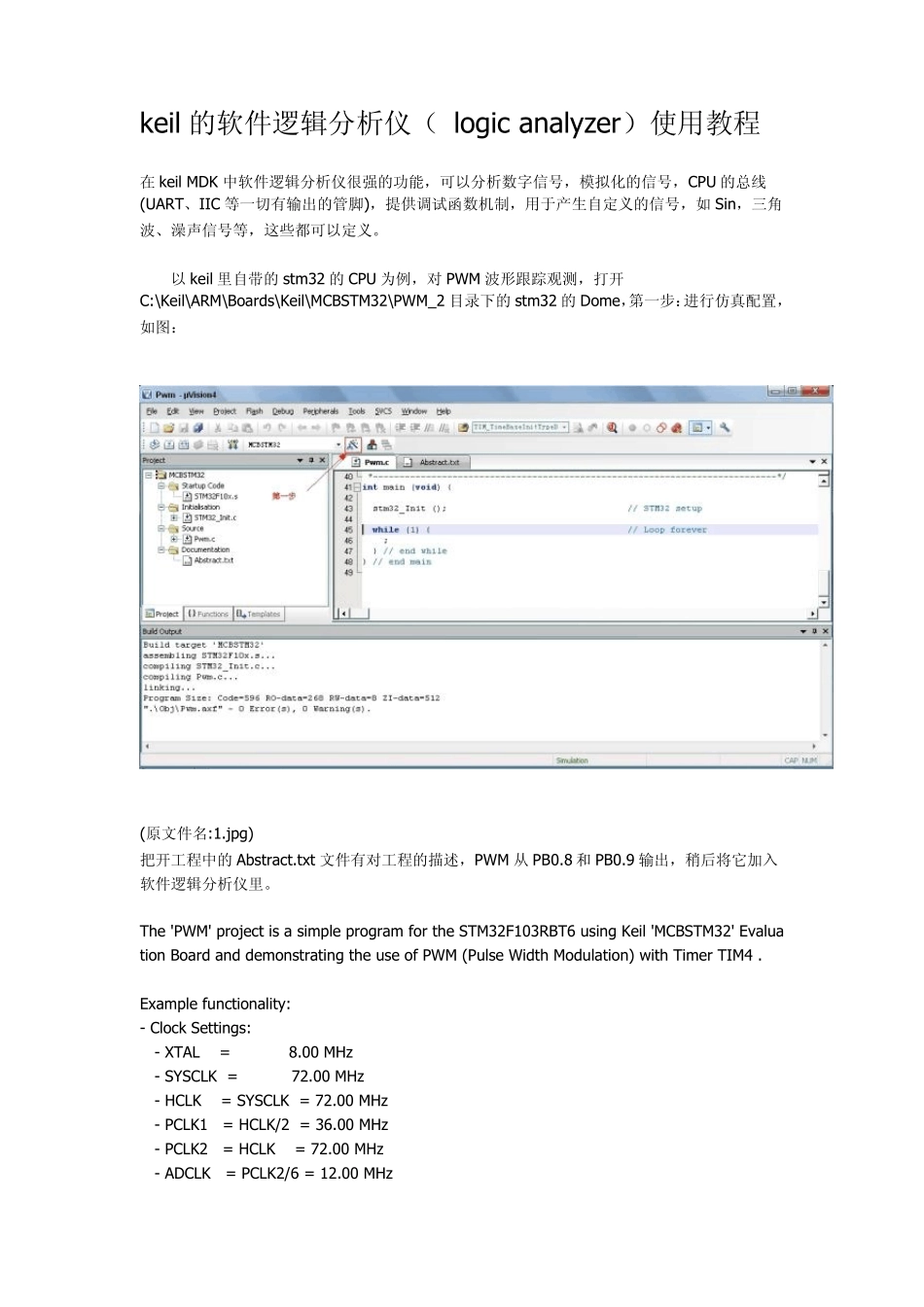

keil的软件逻辑分析仪使用教程_第1页
1/25

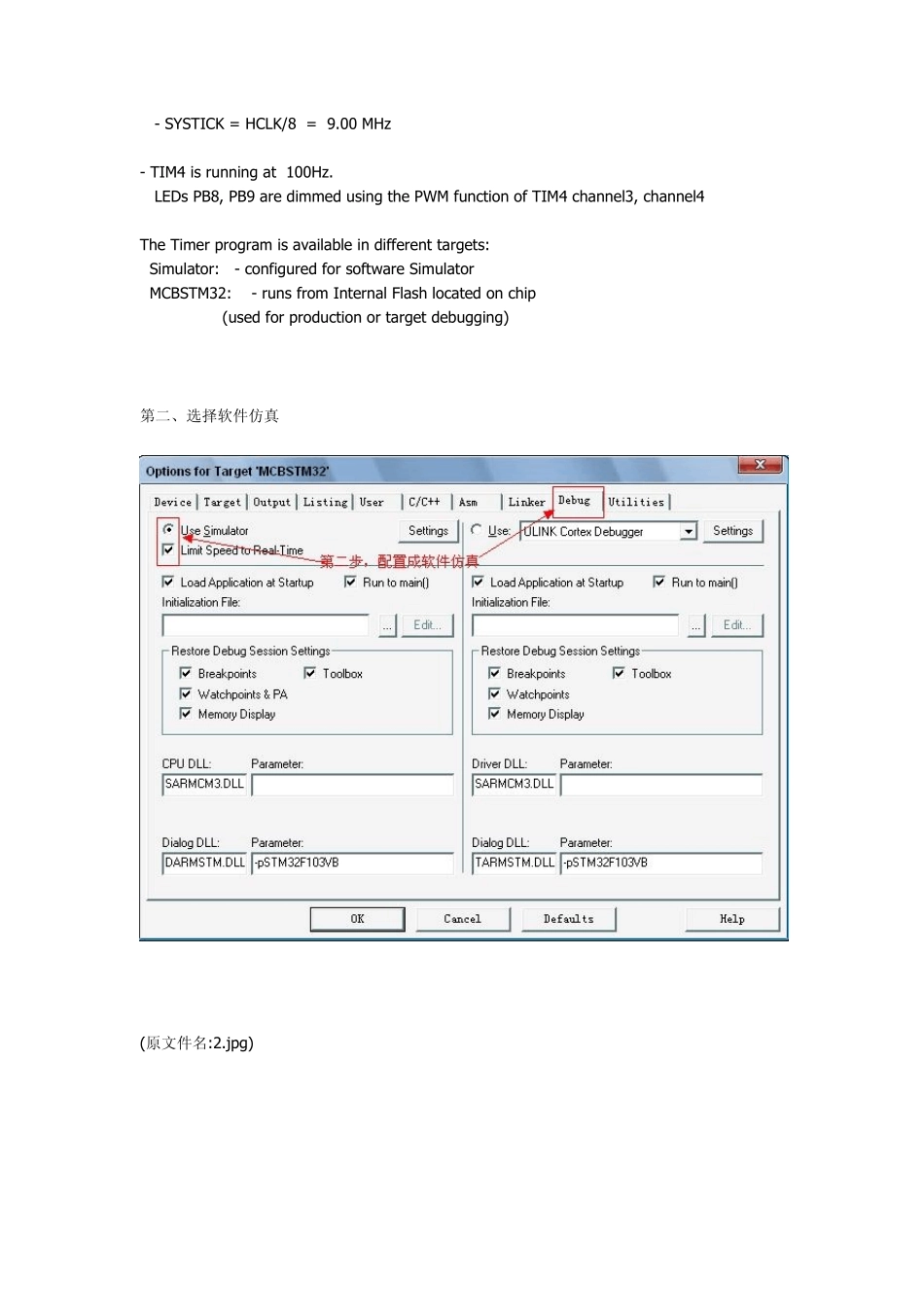

keil的软件逻辑分析仪使用教程_第2页
2/25

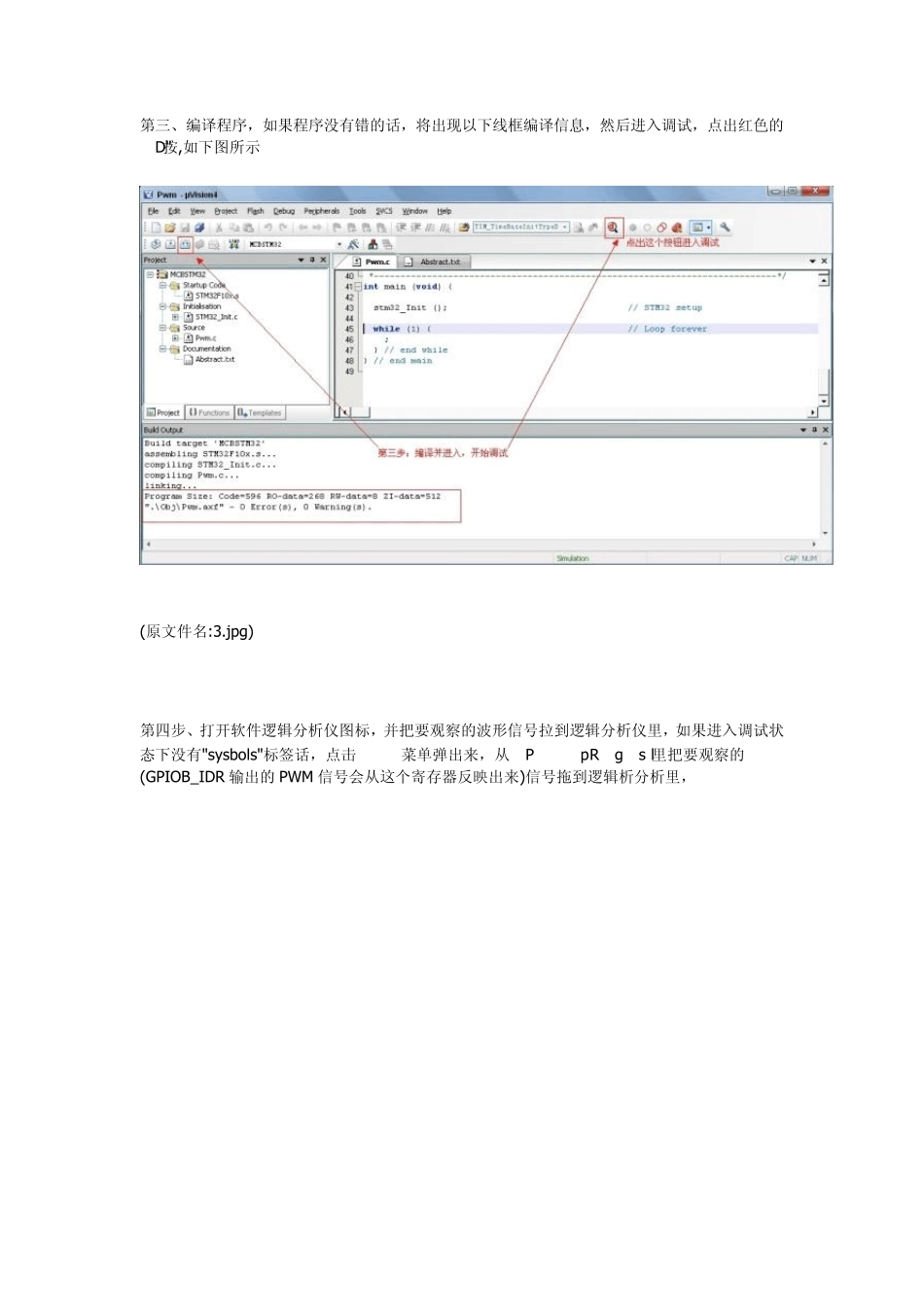

keil的软件逻辑分析仪使用教程_第3页
3/25
keil 的软件逻辑分析仪( logic analyzer)使用教程 在keil MDK 中软件逻辑分析仪很强的功能,可以分析数字信号,模拟化的信号,CPU 的总线(UART、IIC 等一切有输出的管脚),提供调试函数机制,用于产生自定义的信号,如 Sin,三角波、澡声信号等,这些都可以定义。 以keil 里自带的stm32 的CPU 为例,对 PWM 波形跟踪观测,打开C:\Keil\ARM\Boards\Keil\MCBSTM32\PWM_2 目录下的stm32 的Dome,第一步:进行仿真配置,如图: (原文件名:1.jpg) 把开工程中的Abstract.txt 文件有对工程的描述,PWM 从 PB0.8 和 PB0.9 输出,稍后将它加入软件逻辑分析仪里。 The 'PWM' project is a simple program for the STM32F103RBT6 using Keil 'MCBSTM32' Evaluation Board and demonstrating the use of PWM (Pulse Width Modulation) with Timer TIM4 . Example functionality: - Clock Settings: - XTAL = 8.00 MHz - SYSCLK = 72.00 MHz - HCLK = SYSCLK = 72.00 MHz - PCLK1 = HCLK/2 = 36.00 MHz - PCLK2 = HCLK = 72.00 MHz - ADCLK = PCLK2/6 = 12.00 MHz - SYSTICK = HCLK/8 = 9.00 MHz - TIM4 is running at 100Hz. LEDs PB8, PB9 are dimmed using the PWM function of TIM4 channel3, channel4 The Timer program is available in different targets: Simulator: - configured for software Simulator MCBSTM32: - runs from Internal Flash located on chip (used for production or target debugging) 第二、选择软件仿真 (原文件名:2.jpg) 第三、编译程序,如果程序没有错的话,将出现以下线框编译信息,然后进入调试,点出红色的“D"按,如下图所示 (原文件名:3.jpg) 第四步、打开软件逻辑分析仪图标,并把要观察的波形信号拉到逻辑分析仪里,如果进入调试状态下没有"sysbols"标签话,点击“View”菜单弹出来,从“Peripheral Register”里把要观察的(GPIOB_IDR 输出的 PWM 信号会从这个寄存器反映出来)信号拖到逻辑析分析里, (原文件名:4.jpg) 第五步、把不用的 bit屏蔽掉,并按 bit形式显示,配置如图 (原文件名:5.jp g) 第六步,点“GO”按钮进入全速运行,OK,PWM 波形出来了,用IN 和OUT 可以调扫描时间,如下图 STM32 学习心得笔记 憨牛电子 时钟篇...
