KJ90F16监控分站使用说明书

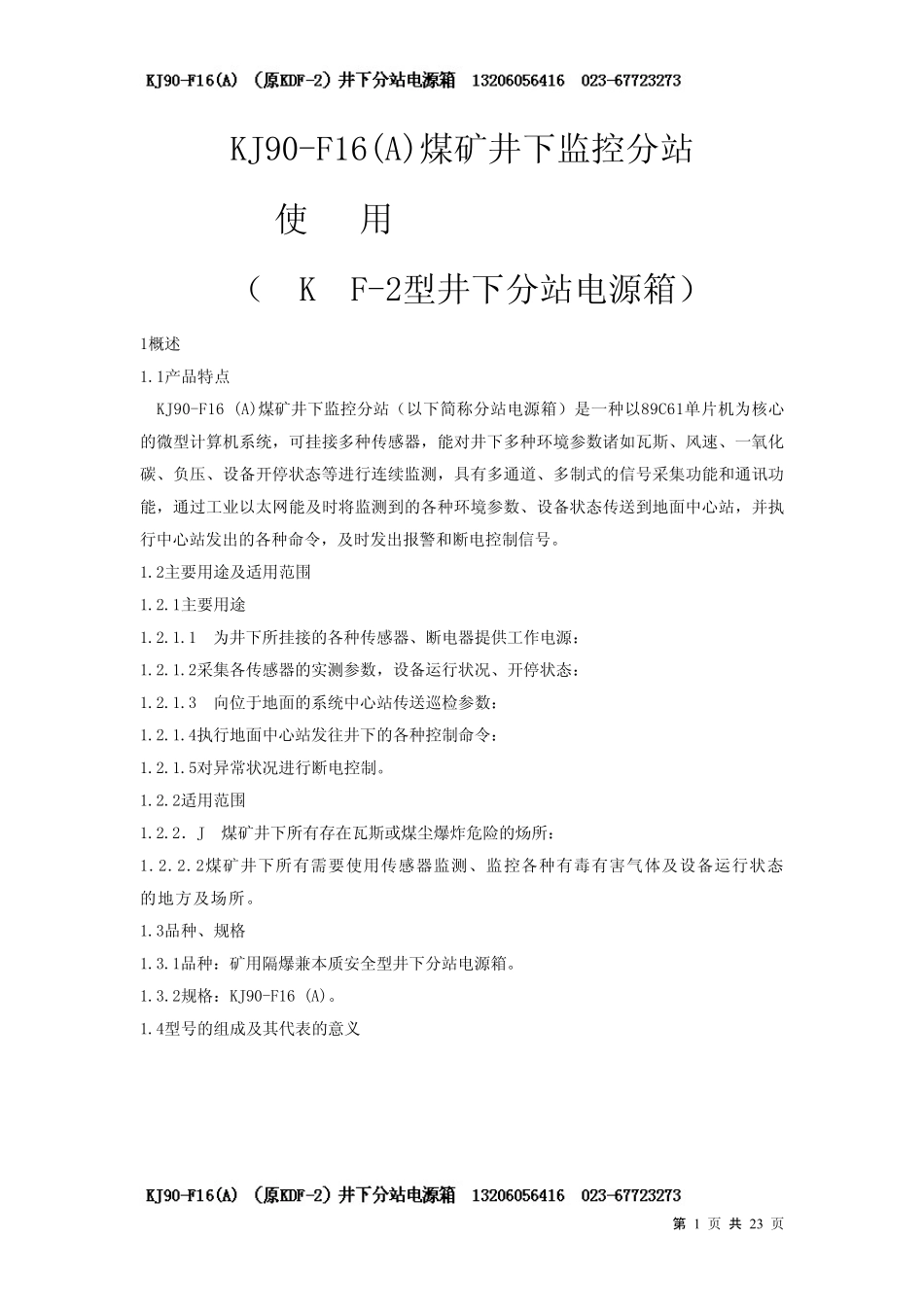

KJ90F16监控分站使用说明书_第1页
1/23

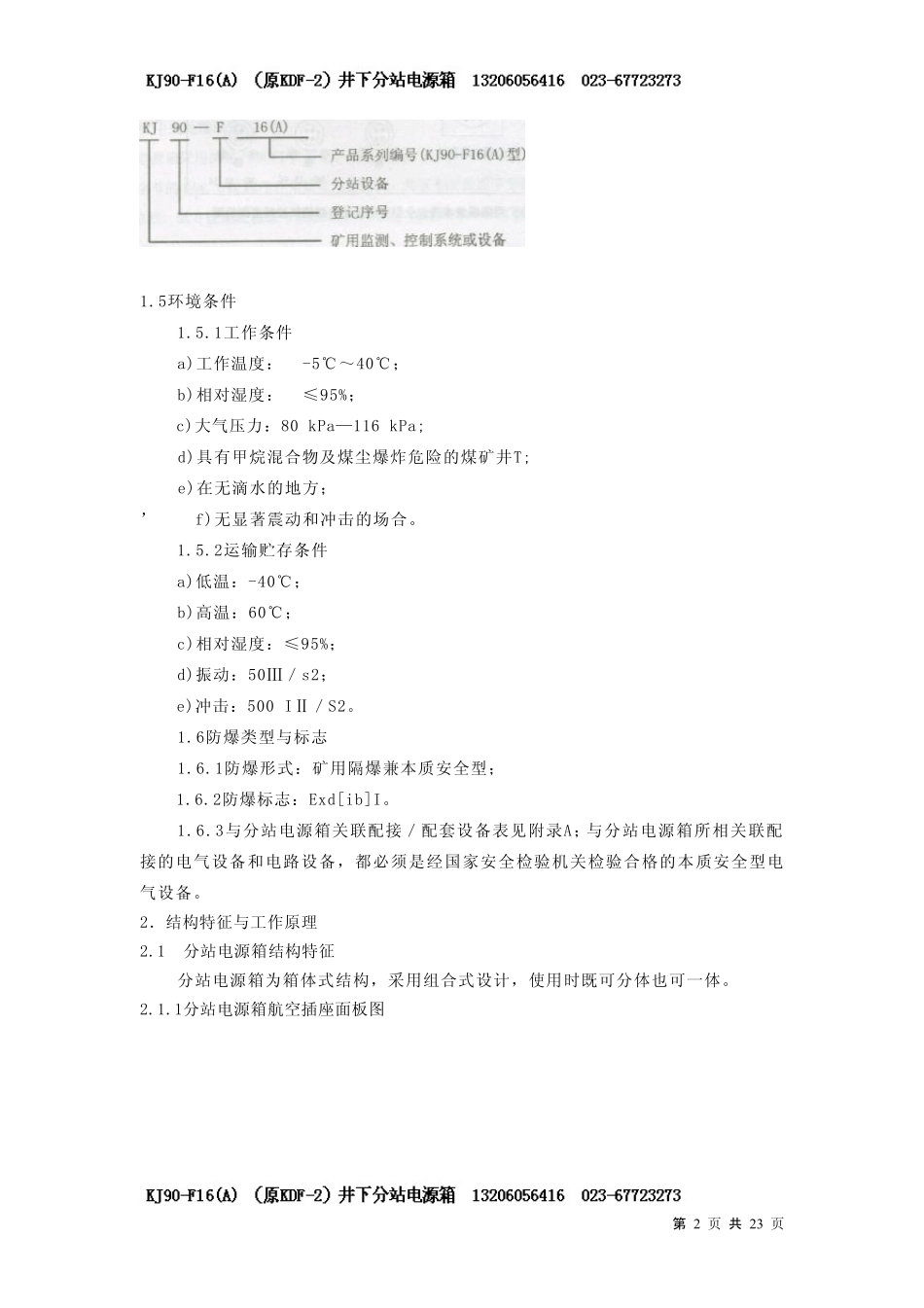

KJ90F16监控分站使用说明书_第2页
2/23

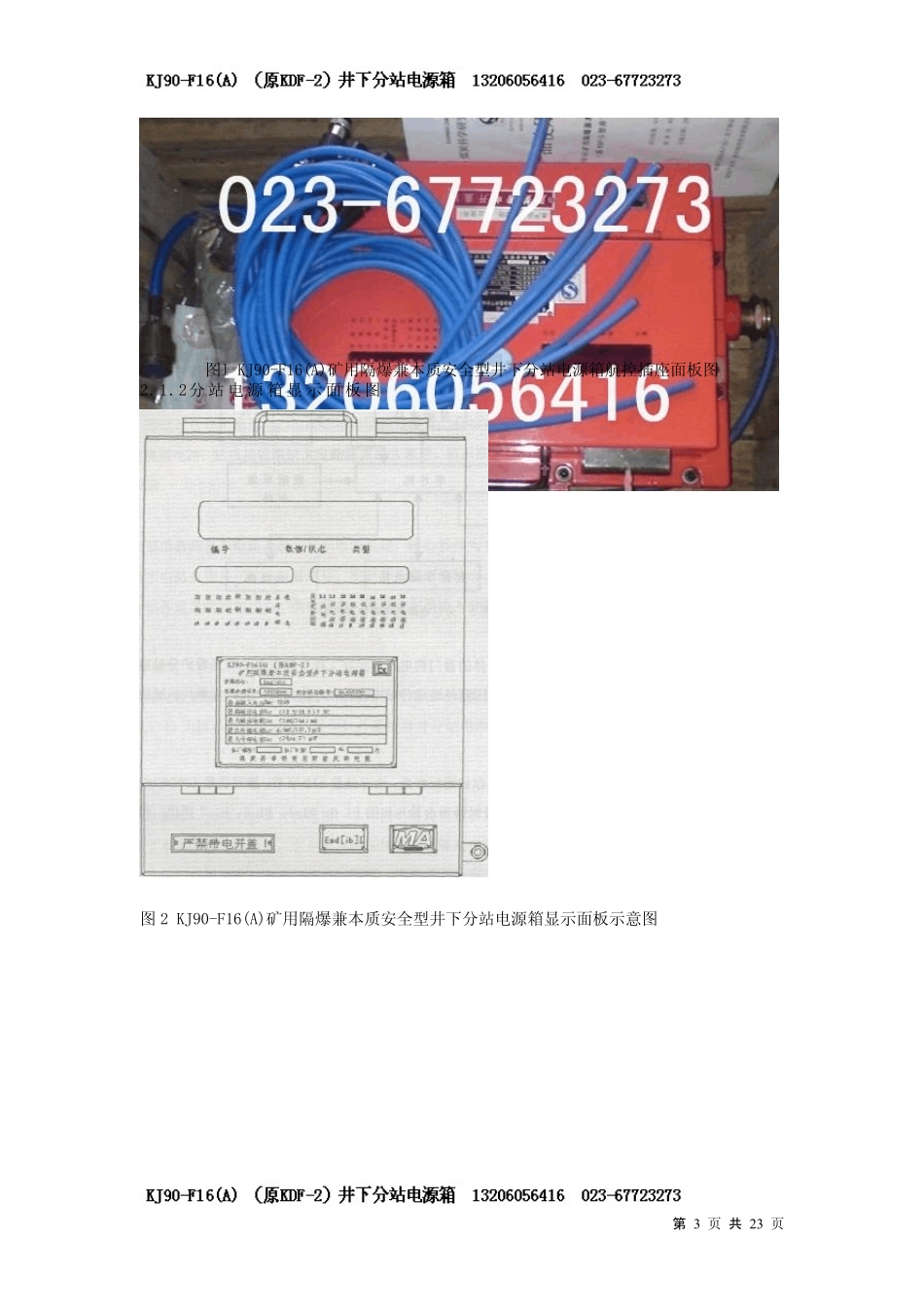

KJ90F16监控分站使用说明书_第3页
3/23
第 1 页 共 2 3 页 KJ90-F16(A)煤矿井下监控分站 使 用 说 明 书 (原KDF-2型井下分站电源箱) 1概述 1.1产品特点 KJ90-F16 (A)煤矿井下监控分站(以下简称分站电源箱)是一种以89C61单片机为核心的微型计算机系统,可挂接多种传感器,能对井下多种环境参数诸如瓦斯、风速、一氧化碳、负压、设备开停状态等进行连续监测,具有多通道、多制式的信号采集功能和通讯功能,通过工业以太网能及时将监测到的各种环境参数、设备状态传送到地面中心站,并执行中心站发出的各种命令,及时发出报警和断电控制信号。 1.2主要用途及适用范围 1.2.1主要用途 1.2.1.1 为井下所挂接的各种传感器、断电器提供工作电源: 1.2.1.2采集各传感器的实测参数,设备运行状况、开停状态: 1.2.1.3 向位于地面的系统中心站传送巡检参数: 1.2.1.4执行地面中心站发往井下的各种控制命令: 1.2.1.5对异常状况进行断电控制。 1.2.2适用范围 1.2.2.J 煤矿井下所有存在瓦斯或煤尘爆炸危险的炀所: 1.2.2.2煤矿井下所有需要使用传感器监测、监控各种有毒有害气体及设备运行状态的地方及场所。 1.3品种、规格 1.3.1品种:矿用隔 爆兼 本 质 安 全 型井下分站电源箱。 1.3.2规格 :KJ90-F16 (A)。 1.4型号的组 成 及其 代 表 的意 义 第 2 页 共 2 3 页 1.5环境条件 1.5.1工作条件 a)工作温度: -5℃~40℃; b)相对湿度: ≤95%; c)大气压力:80 kPa—116 kPa; d)具有甲烷混合物及煤尘爆炸危险的煤矿井T; e)在无滴水的地方; ’ f)无显著震动和冲击的场合。 1.5.2运输贮存条件 a)低温:-40℃; b)高温:60℃; c)相对湿度:≤95%; d)振动:50Ⅲ/s2; e)冲击:500 IⅡ/S2。 1.6防爆类型与标志 1.6.1防爆形式:矿用隔爆兼本质安全型; 1.6.2防爆标志:Exd[ib]I。 1.6.3与分站电源箱关联配接/配套设备表见附录A;与分站电源箱所相关联配接的电气设备和电路设备,都必须是经国家安全检验机关检验合格的本质安全型电气设备。 2.结构特征与工作原理 2.1 分站电源箱结构特征 分站电源箱为箱体式结构,采用组合式设计,使用时既可分体也可一体。 2.1.1分站电源箱航空插座面板图 第 3 页 共 2 3 页 图l KJ90-F16(A)矿用隔爆兼本质安全型井下分站电源箱航控插座面板图 2.1.2分 站 电 源 箱 显 示 面 板 图 图2 KJ90-F16(A)矿用隔爆兼本质安全型井下分站电源箱显示面板示意...
