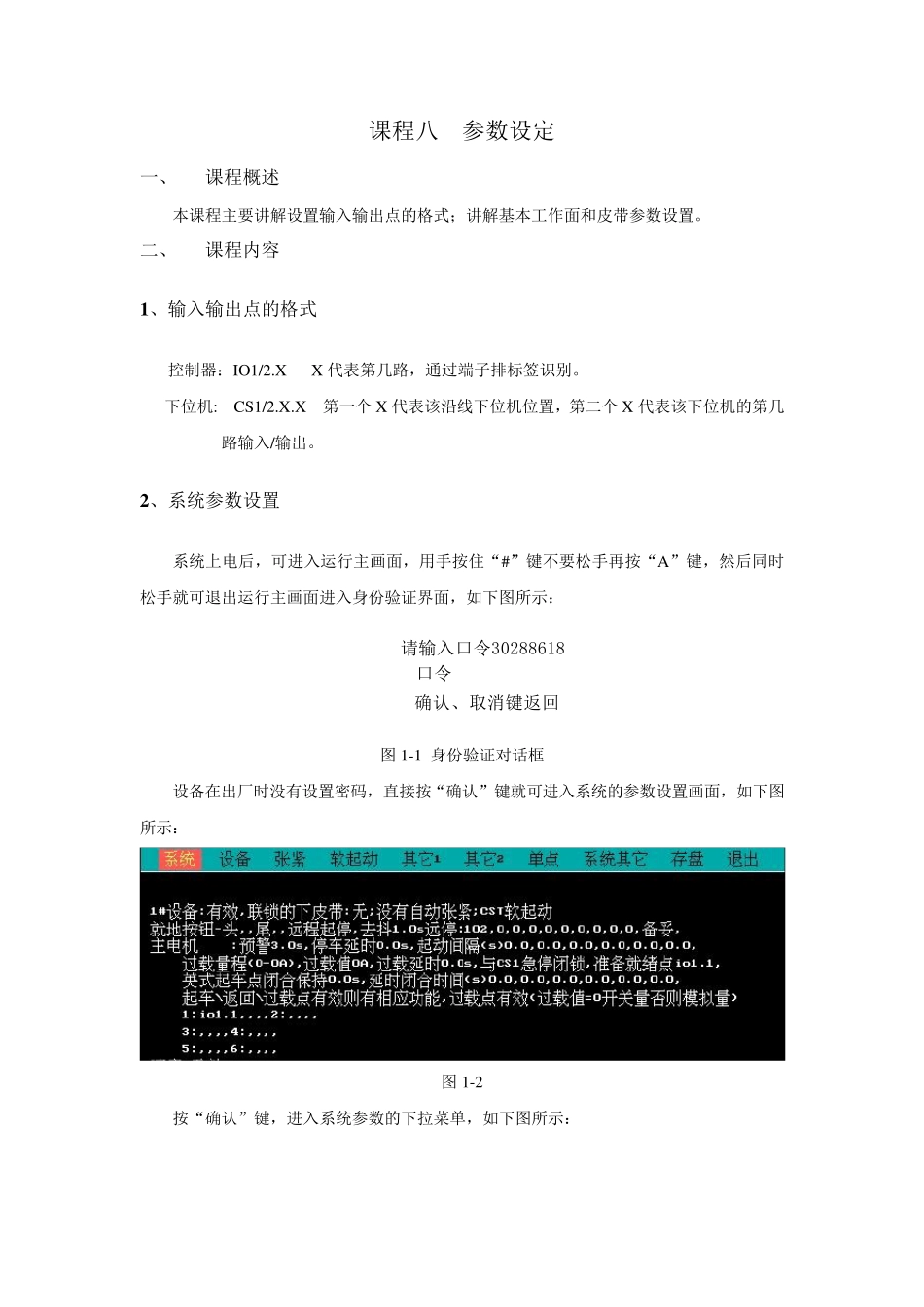

课程八 参数设定 一、 课程概述 本课程主要讲解设置输入输出点的格式;讲解基本工作面和皮带参数设置。 二、 课程内容 1 、输入输出点的格式 控制器:IO1/2.X X 代表第几路,通过端子排标签识别。 下位机: CS1/2.X .X 第一个X 代表该沿线下位机位置,第二个X 代表该下位机的第几路输入/输出。 2 、系统参数设置 系统上电后,可进入运行主画面,用手按住“#”键不要松手再按“A”键,然后同时松手就可退出运行主画面进入身份验证界面,如下图所示: 请输入口令30288618口令确认、取消键返回 图 1-1 身份验证对话框 设备在出厂时没有设置密码,直接按“确认”键就可进入系统的参数设置画面,如下图所示: 图 1-2 按“确认”键,进入系统参数的下拉菜单,如下图所示: 图1 -3 按“确认”键进入“参数 1 ”下拉菜单,如下图所示: 图1 -4 此时光标焦点在“用途”上,按“确认”键,弹出用途选择的窗体,如下图所示: 图1 -5 用数字键或左右箭头可选择本系统用于控制皮带还是用于控制工作面,此处我们选择工作面,按“确认”键退出用途选择窗体。 按下箭头将光标移到“运行方式选择”菜单项,按“确认”键,弹出窗体: 图 1 -6 用数字键或左右箭头选择运行方式,此处设置的运行方式为缺省运行方式。按“确认”键关闭窗体。 按下箭头将光标焦点移到“故障停车选择”菜单项,按“确认”键弹出如下窗体: 图 1 -7 按数字键或左右箭头选择故障时的停车选择,选择“联锁设备”时,当某设备故障时,停设备本身及与其有联锁关系的所有设备(包括联锁上设备及联锁下设备),选择“单个设备”时,当某设备故障时,停设备本身及联锁上设备,联锁下设备不停。这里我们一般选“单个设备”。 按下箭头将光标焦点移到“切换运行方式条件”,按“确认”键,弹出如下窗体: 图1 -8 按数字键或左右箭头选择设备运行时改变运行方式的条件,如选择可以改变,设备运行时,能够改变运行方式,当运行方式改变时设备停车;选择不能改变时,设备运行时不允许改变运行方式,同时会给出文字提示“设备运行时不允许改变运行方式”。我们一般选择“不能改变”,然后按“确认”键关闭窗体。 按下箭头将光标焦点移到“切换运行方式行为”,按“确认”键,弹出如下窗体: 图1 -9 按数字键或左右箭头选择改变运行方式是否停泵和单点,如果选择“停”,在改变运行方式时会停泵和单点,如果选择“不停”,在改变运行方式时不会停...
