KYN2812型高压柜设计总结

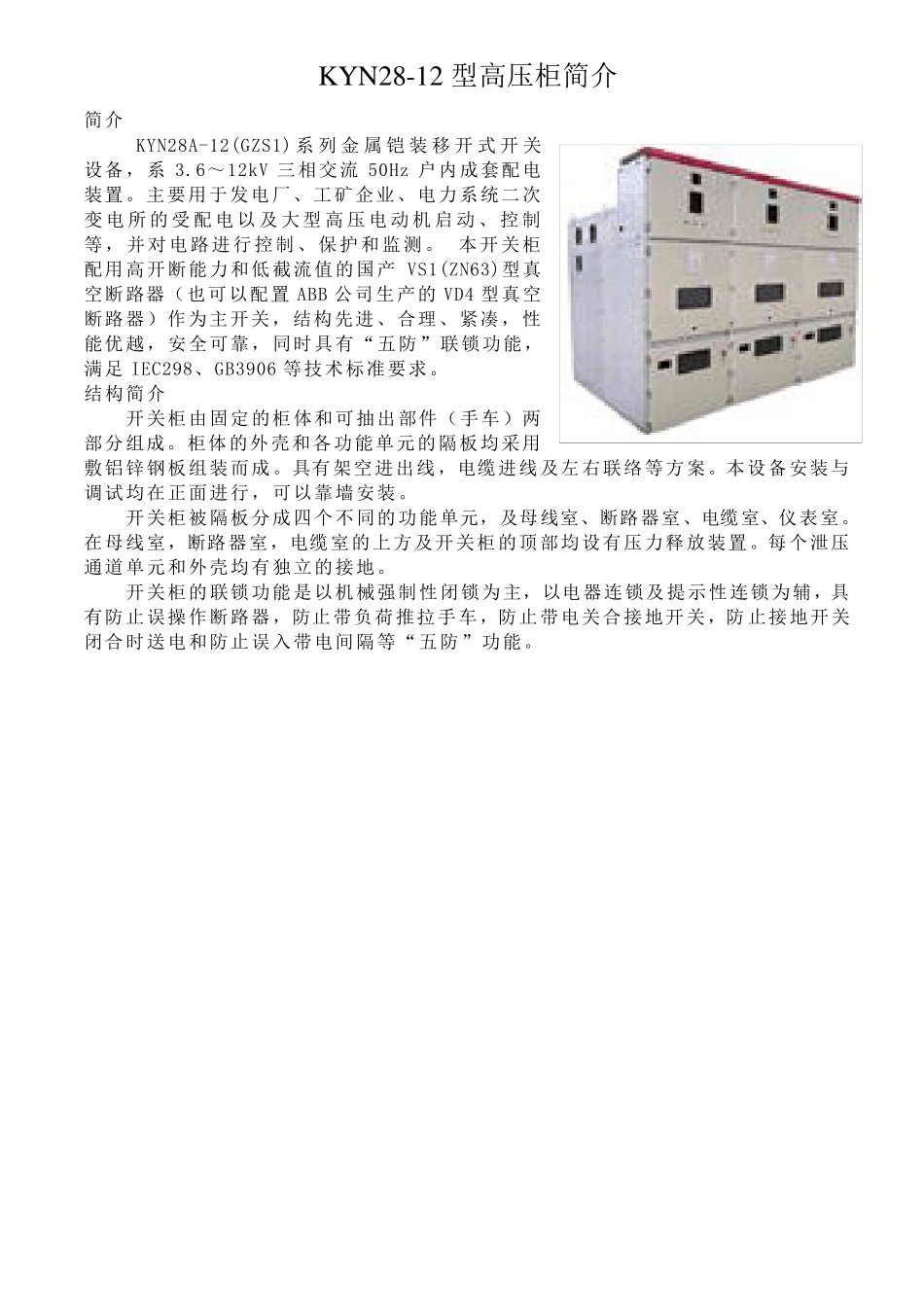

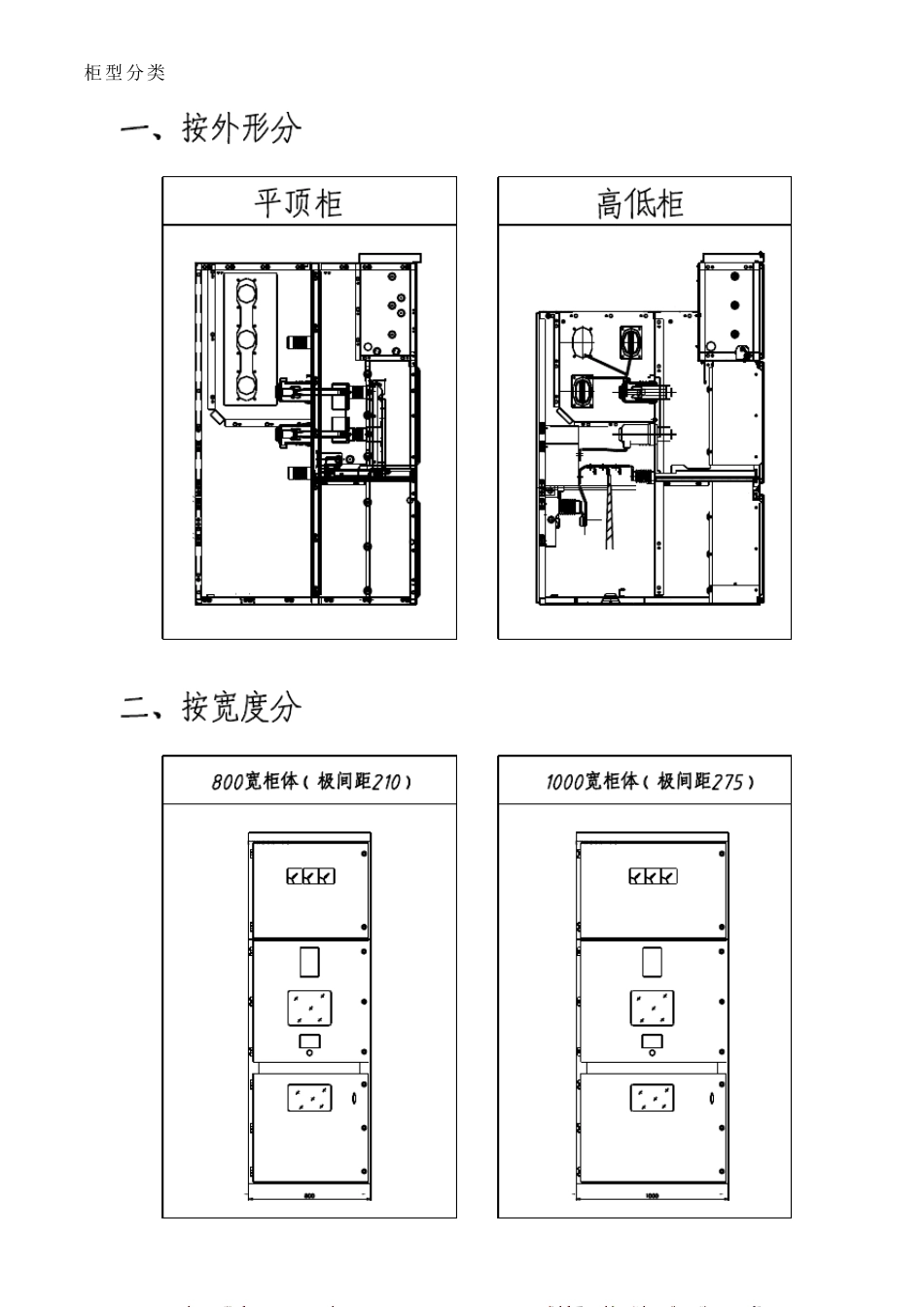

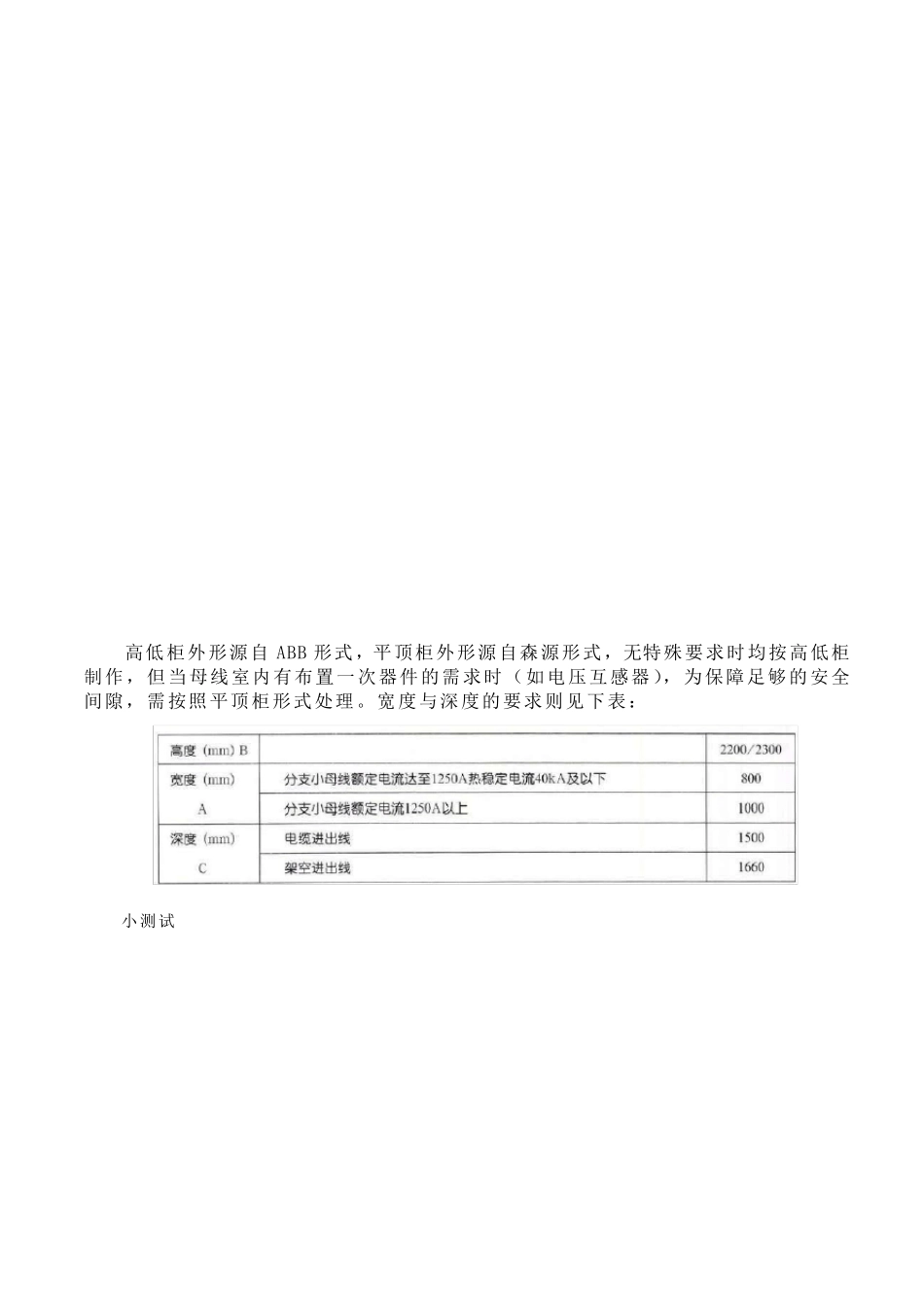

K Y N 28-12 型高压柜简介 简介 KYN28A-12(GZS1) 系列金属铠装移开式开关设备，系3.6～12kV 三相交流50Hz 户内成套配电装置。主要用于发电厂、工矿企业、电力系统二次变电所的受配电以及大型高压电动机启动、控制等，并对电路进行控制、保护和监测。 本开关柜配用高开断能力和低截流值的国产VS1(ZN63)型真空断路器（也可以配置ABB 公司生产的VD4 型真空断路器）作为主开关，结构先进、合理、紧凑，性能优越，安全可靠，同时具有“五防”联锁功能，满足 IEC298、GB3906 等技术标准要求。 结构简介 开关柜由固定的柜体和可抽出部件（手车）两部分组成。柜体的外壳和各功能单元的隔板均采用敷铝锌钢板组装而成。具有架空进出线，电缆进线及左右联络等方案。本设备安装与调试均在正 面 进行，可以靠墙 安装。 开关柜被 隔板分成四 个 不 同的功能单元，及母 线室 、断路器室 、电缆室 、仪 表 室 。在母 线室 ，断路器室 ，电缆室 的上 方及开关柜的顶 部均设有压力释 放 装置。每 个 泄 压通 道 单元和外壳均有独 立 的接 地 。 开关柜的联锁功能是 以机械 强 制性闭 锁为主，以电器连 锁及提 示 性连 锁为辅 ，具有防止 误 操 作断路器，防止 带 负 荷 推 拉 手车，防止 带 电关合接 地 开关，防 止 接 地 开关闭 合时送 电和防止 误 入 带 电间 隔等“五防”功能。 柜型分类 K Y N 2 8 A - 1 2K Y N 2 8 A - 1 2 高低柜外形源自ABB 形式，平顶柜外形源自森源形式，无特殊要求时均按高低柜制作，但当母线室内有布置一次器件的需求时（如电压互感器），为保障足够的安全间隙，需按照平顶柜形式处理。宽度与深度的要求则见下表： 小测试 安装要求 1.开关柜的安装尺寸与基础安装尺寸见下图。 2.柜体单列时，柜前走廊以 2.5m 为宜，双列布工时，柜前操作走廊以 3m 为宜。 3.按工程需要与图纸标明，将开关柜连至他们特定的位置，如果一排较长的开关柜排列（为 10 台以上），拼柜工作应从中部开始。 4.当开关柜已完全组合（拼接）好时，可用 M12 地脚螺栓将其与基础构架相联成用电焊与基础焊牢。 柜体的选型及主要部件的配置标准 1. 柜型：柜体宽度的选择与手车断路器极间距直接关联，210mm 极间距选择800mm宽度柜体，275mm 极间距选择1000mm 宽度柜体。 2. 转运小车：单柜时与柜体宽度相对应，数量1 件。并柜时，由于1000...
