Lab6_ABPanelViewPlus硬件设置和RSViewStudio软件应用

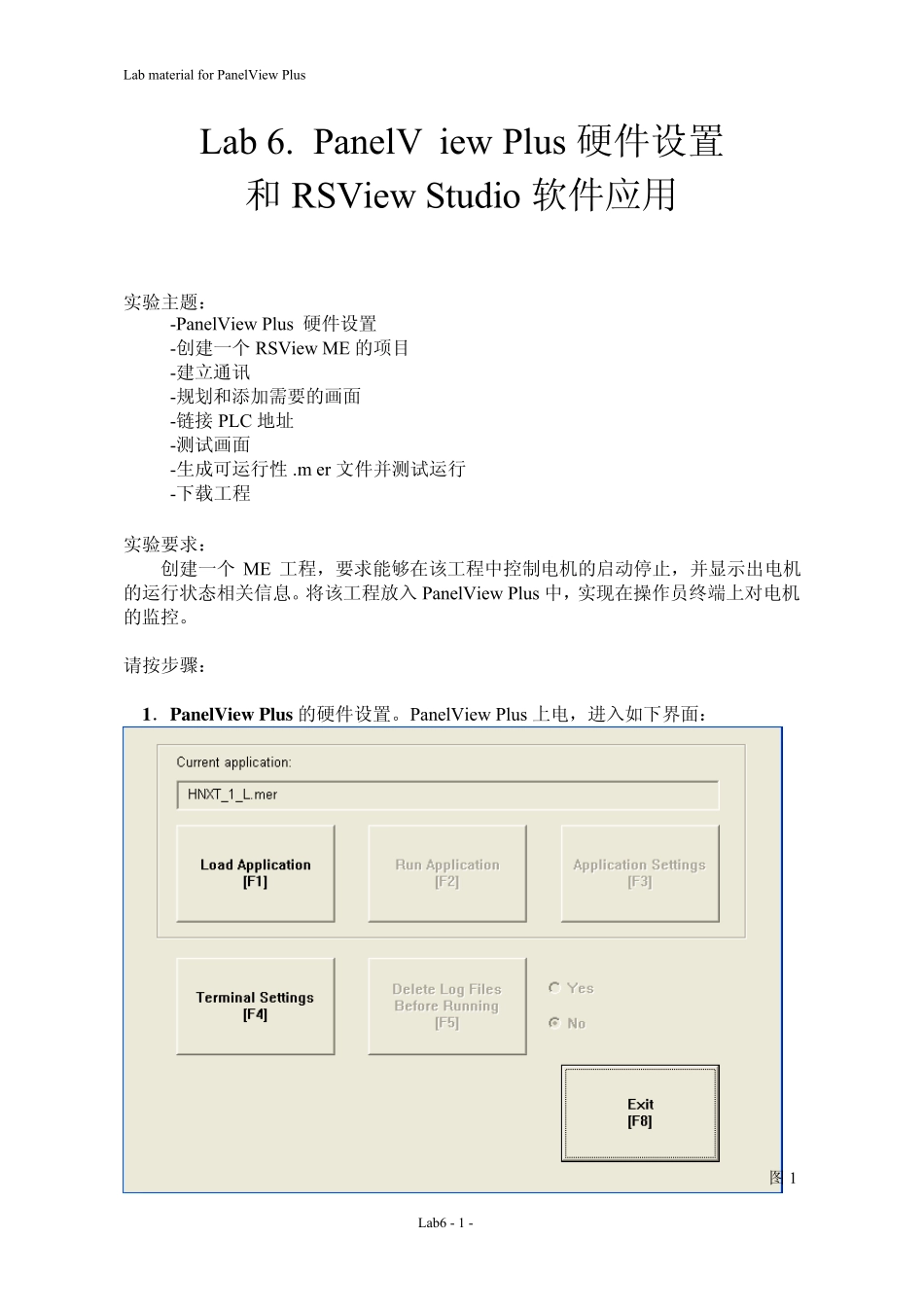

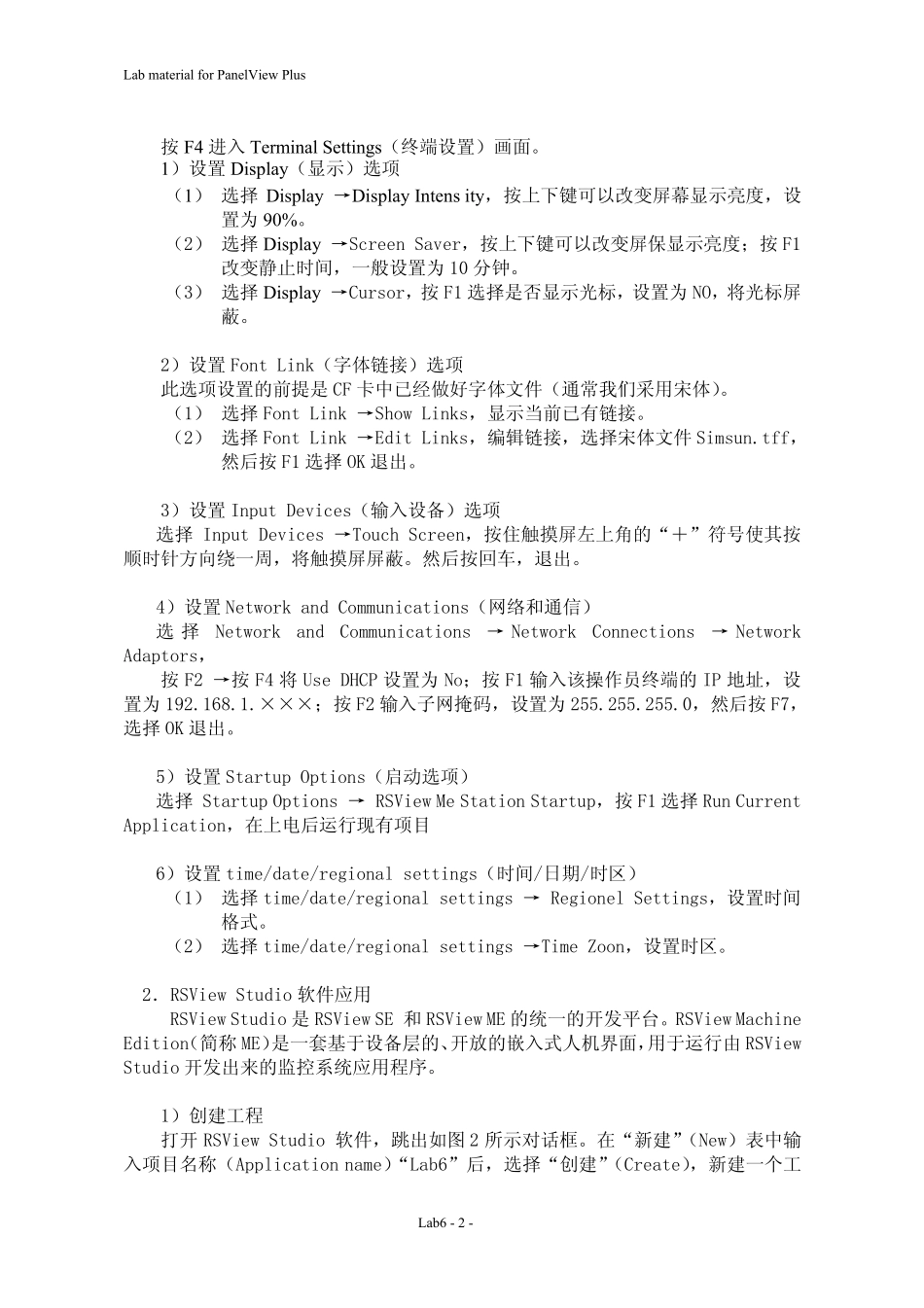

Lab material for PanelView Plus Lab6 - 1 - Lab 6. PanelV iew Plus 硬件设置 和RSView Studio 软件应用 实验主题： -PanelView Plus 硬件设置 -创建一个RSView ME 的项目 -建立通讯 -规划和添加需要的画面 -链接PLC 地址 -测试画面 -生成可运行性 .m er 文件并测试运行 -下载工程 实验要求： 创建一个ME 工程，要求能够在该工程中控制电机的启动停止，并显示出电机的运行状态相关信息。将该工程放入 PanelView Plus 中，实现在操作员终端上对电机的监控。 请按步骤： 1．PanelView Plus 的硬件设置。PanelView Plus 上电，进入如下界面： 图 1 Lab material for PanelView Plus Lab6 - 2 - 按F4 进入Terminal Settings（终端设置）画面。 1）设置Display（显示）选项 （1） 选择Display →Display Intens ity，按上下键可以改变屏幕显示亮度，设置为90%。 （2） 选择Display →Screen Saver，按上下键可以改变屏保显示亮度；按F1改变静止时间，一般设置为10 分钟。 （3） 选择Display →Cursor，按F1 选择是否显示光标，设置为NO，将光标屏蔽。 2）设置Font Link（字体链接）选项 此选项设置的前提是CF 卡中已经做好字体文件（通常我们采用宋体）。 （1） 选择Font Link →Show Links，显示当前已有链接。 （2） 选择Font Link →Edit Links，编辑链接，选择宋体文件Simsun.tff，然后按F1 选择OK 退出。 3）设置Input Devices（输入设备）选项 选择Input Devices →Touch Screen，按住触摸屏左上角的“＋”符号使其按顺时针方向绕一周，将触摸屏屏蔽。然后按回车，退出。 4）设置Network and Communications（网络和通信） 选择Network and Communications →Network Connections →Network Adaptors， 按F2 →按F4 将Use DHCP 设置为No；按F1 输入该操作员终端的IP 地址，设置为192.168.1.×××；按F2 输入子网掩码，设置为255.255.255.0，然后按F7，选择OK 退出。 5）设置Startup Options（启动选项） 选择 Startup Options → RSView Me Station Startup，按F1 选择Run Current Application，在上电后运行现有项目 6）设置time/date/regional settings（时间/日期/时区） （1） 选择time/date/regional settings → Regionel Settings，设置时间格式。 （2） 选择time/date/regional settin...
