《机械制图》会考复习题集部分参考答案

《机械制图》会考复习题集部分参考答案_第1页
1/43
《机械制图》会考复习题集部分参考答案_第2页
2/43
《机械制图》会考复习题集部分参考答案_第3页
3/43

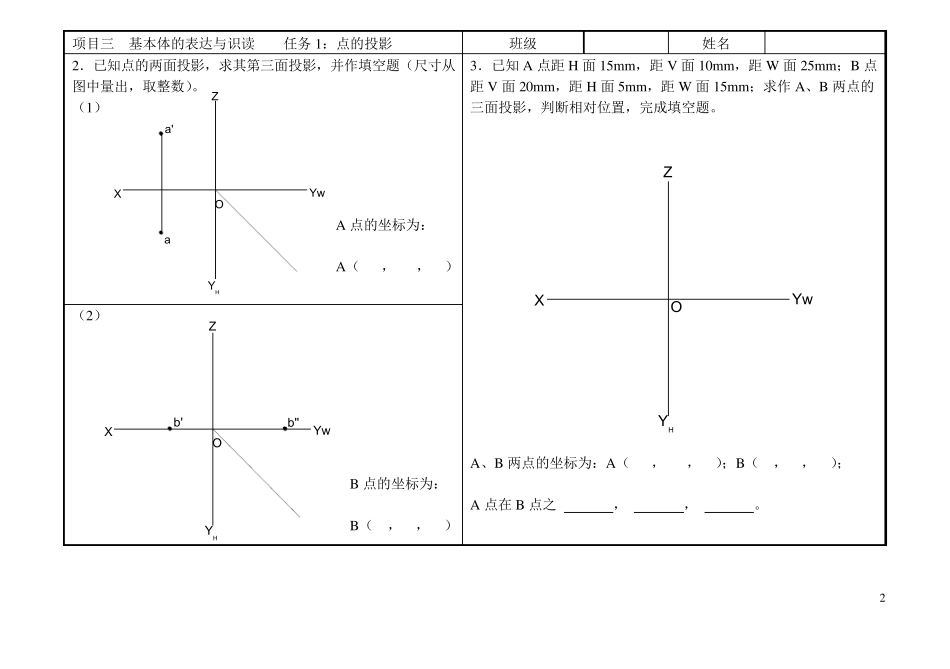

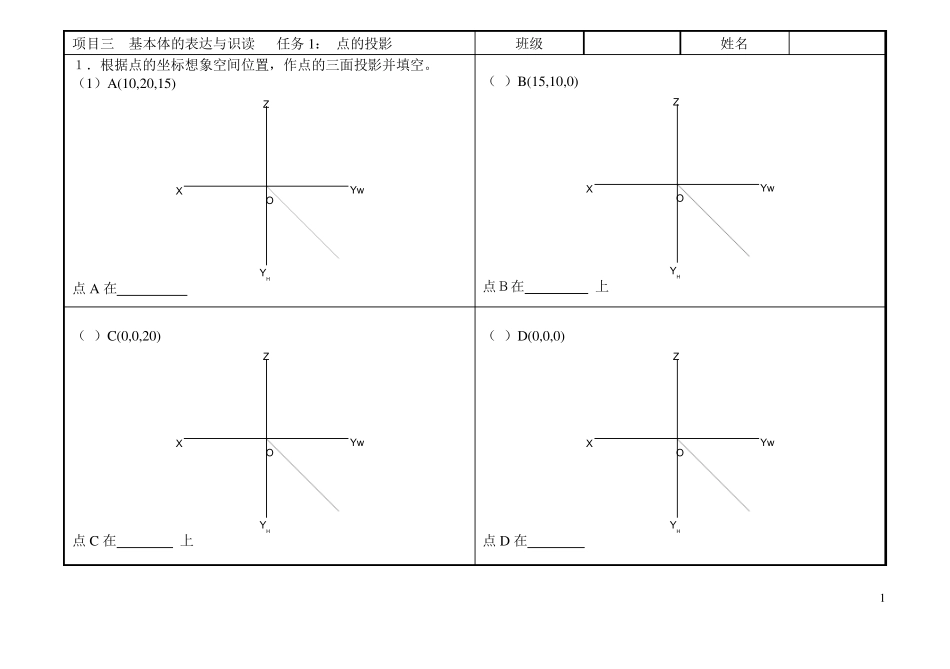

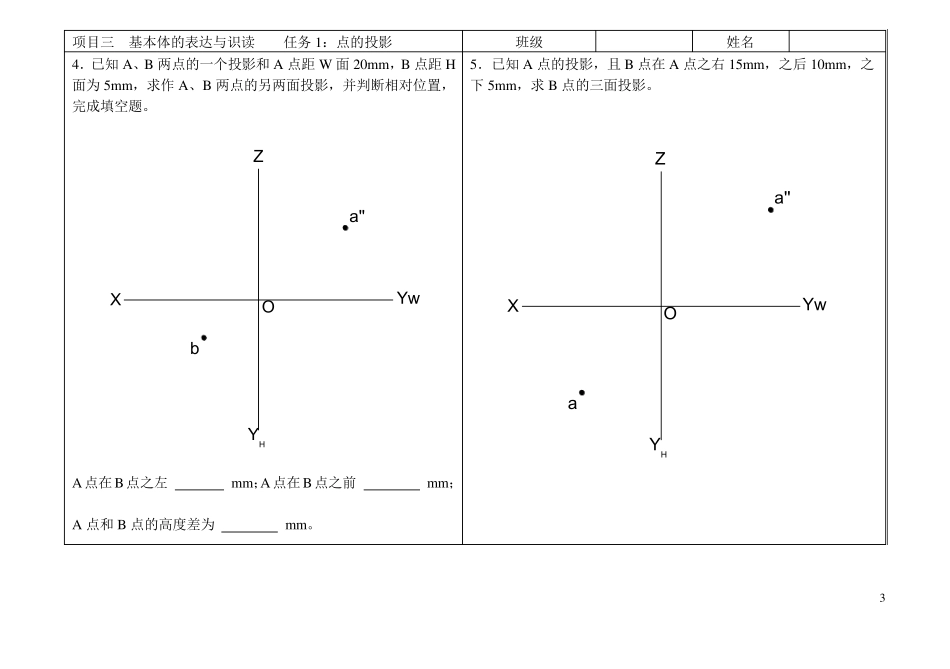

1 项目三 基本体的表达与识读 任务1: 点的投影 班级 姓名 1.根据点的坐标想象空间位置,作点的三面投影并填空。 (1)A(10,20,15) OYHZYwX 点A 在 (2)B(15,10,0) OYHZYwX 点B在 上 (3)C(0,0,20) OYHZYwX 点C 在 上 (4)D(0,0,0) OYHZYwX 点D 在 2 项目三 基本体的表达与识读 任务1:点的投影 班级 姓名 2.已知点的两面投影,求其第三面投影,并作填空题(尺寸从图中量出,取整数)。 (1) 3.已知A 点距H 面15mm,距V 面10mm,距W 面25mm;B 点距V 面20mm,距H 面5mm,距W 面15mm;求作A、B 两点的三面投影,判断相对位置,完成填空题。 A、B 两点的坐标为:A( , , );B( , , ); A 点在 B 点之 , , 。 (2) aa'XYwZYHO A 点的坐标为: A( , , ) OYHZYwXb'b'' B 点的坐标为: B( , , ) XYwZYHO 3 项目三 基本体的表达与识读 任务1:点的投影 班级 姓名 4.已知A、B 两点的一个投影和 A 点距 W 面 20mm,B 点距 H面为 5mm,求作 A、B 两点的另两面投影,并判断相对位置,完成填空题。 a''bOYHZYwX A点在B点之左 mm;A 点在B 点之前 mm; A 点和 B 点的高度差为 mm。 5.已知A 点的投影,且 B 点在 A 点之右 15mm,之后 10mm,之下 5mm,求 B 点的三面投影。 XYwZYHOaa'' 4 项目三 基本体的表达与识读 任务2:直线的投影 班级 姓名 1.已知线段两端点A(15,15,15)、B(5,5,5),求作 AB 的三面投影。 2.已知线段AB 的端点A 在 H 面上方 5mm,V 面前方 5mm,W面左方 20mm;端点B 在 A 点右面 12mm,前面 10mm,比 A 点高 15mm,求作线段AB 的三面投影。 5 项目三 基本体的表达与识读 任务2:直线的投影 班级 姓名 3.判断线段AB 对投影面的相对位置。 (1) AB 与V 面 倾斜 , AB 与H 面 倾斜 , AB 与W 面 平行 , AB 是 侧平 线, a〞b 〞 是实长。 (2) AB 与V 面 平行 , AB 与H 面 垂直 , AB 与W 面 平行 , AB 是 铅垂 线, aˊbˊ 、a〞b 〞 实长。 (3) AB 与V 面 倾斜 , AB 与H 面 倾斜 , AB 与W 面 倾斜 , AB 是 一般位置直 线, 无 实长。 6 项目三 基本体的表达与识读 任务2:直线的投影 班级 姓名 4.已知线段的两面投影,求其第三面投影,并判断直线...
