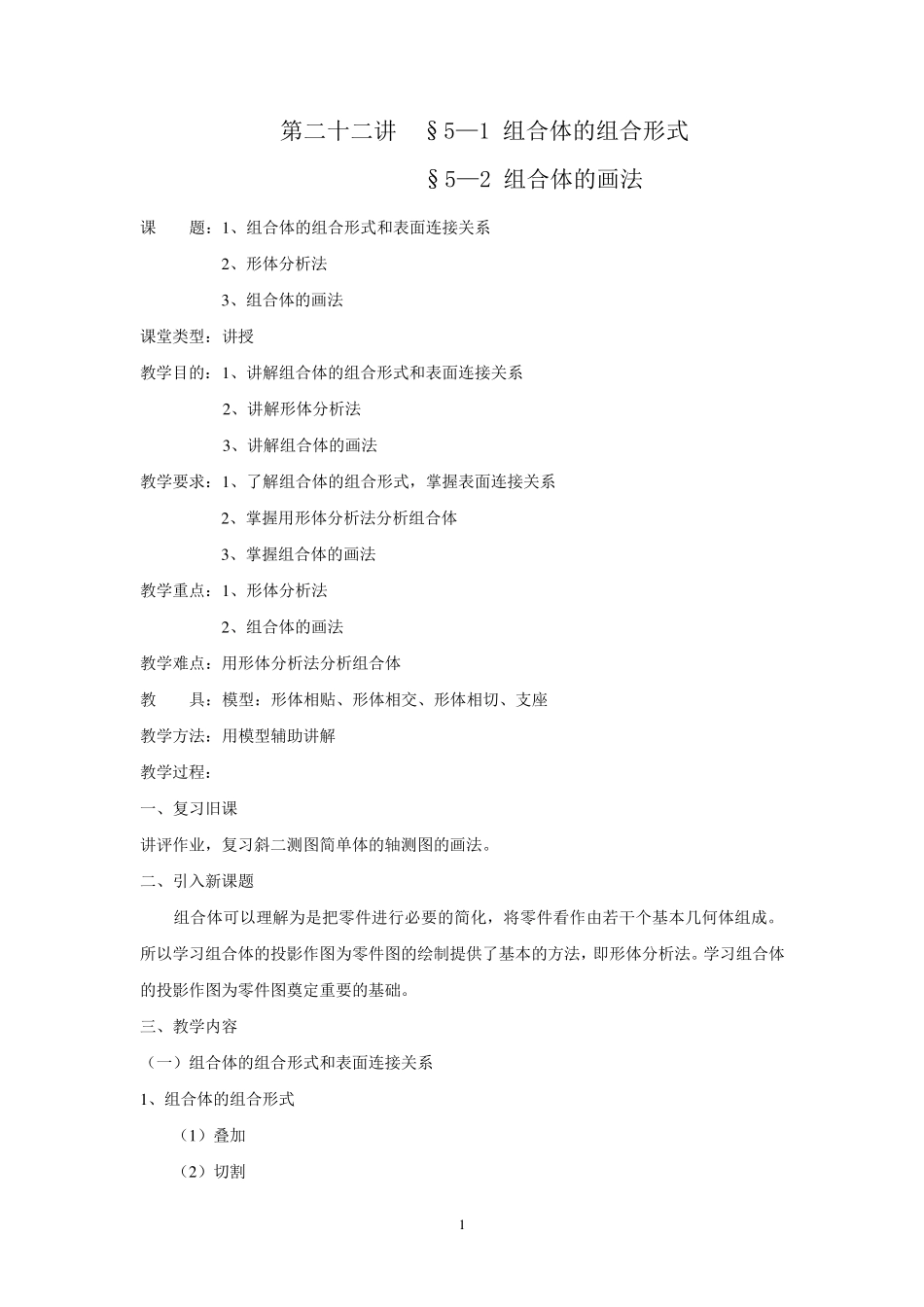

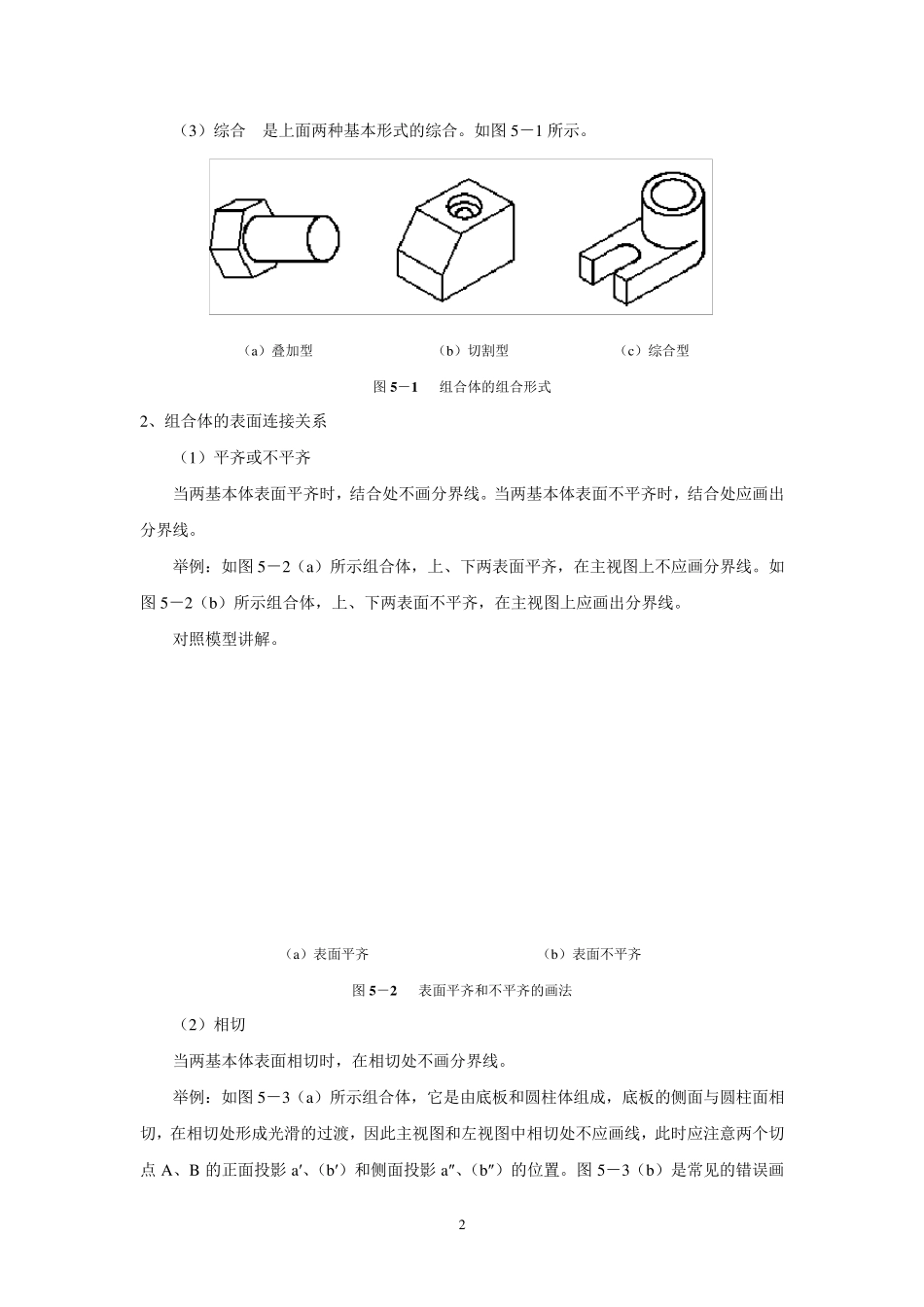

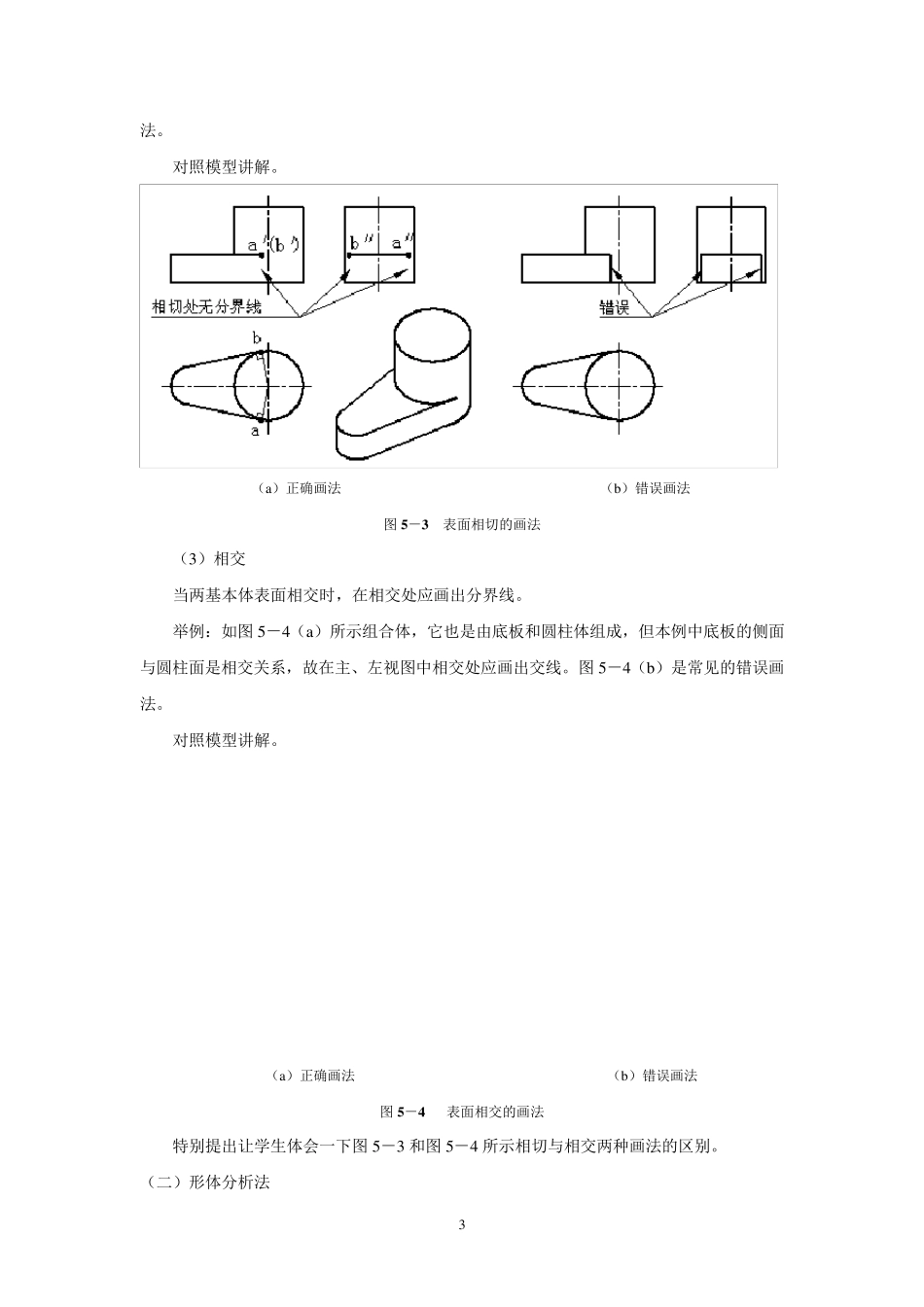

1 第二十二讲 §5—1 组合体的组合形式 §5—2 组合体的画法 课 题:1 、组合体的组合形式和表面连接关系 2 、形体分析法 3 、组合体的画法 课堂类型:讲授 教学目的:1 、讲解组合体的组合形式和表面连接关系 2 、讲解形体分析法 3 、讲解组合体的画法 教学要求:1 、了解组合体的组合形式,掌握表面连接关系 2 、掌握用形体分析法分析组合体 3 、掌握组合体的画法 教学重点:1 、形体分析法 2 、组合体的画法 教学难点:用形体分析法分析组合体 教 具:模型:形体相贴、形体相交、形体相切、支座 教学方法:用模型辅助讲解 教学过程: 一、复习旧课 讲评作业,复习斜二测图简单体的轴测图的画法。 二、引入新课题 组合体可以理解为是把零件进行必要的简化,将零件看作由若干个基本几何体组成。所以学习组合体的投影作图为零件图的绘制提供了基本的方法,即形体分析法。学习组合体的投影作图为零件图奠定重要的基础。 三、教学内容 (一)组合体的组合形式和表面连接关系 1 、组合体的组合形式 (1 )叠加 (2 )切割 2 (3)综合 是上面两种基本形式的综合。如图5-1 所示。 (a)叠加型 (b)切割型 (c)综合型 图5 -1 组合体的组合形式 2、组合体的表面连接关系 (1)平齐或不平齐 当两基本体表面平齐时,结合处不画分界线。当两基本体表面不平齐时,结合处应画出分界线。 举例:如图5-2(a)所示组合体,上、下两表面平齐,在主视图上不应画分界线。如图5-2(b)所示组合体,上、下两表面不平齐,在主视图上应画出分界线。 对照模型讲解。 (a)表面平齐 (b)表面不平齐 图5 -2 表面平齐和不平齐的画法 (2)相切 当两基本体表面相切时,在相切处不画分界线。 举例:如图5-3(a)所示组合体,它是由底板和圆柱体组成,底板的侧面与圆柱面相切,在相切处形成光滑的过渡,因此主视图和左视图中相切处不应画线,此时应注意两个切点 A、B 的正面投影 a′、(b′)和侧面投影 a″ 、(b″ )的位置。图5-3(b)是常见的错误画 3 法。 对照模型讲解。 (a)正确画法 (b)错误画法 图5 -3 表面相切的画法 (3)相交 当两基本体表面相交时,在相交处应画出分界线。 举例:如图5-4(a)所示组合体,它也是由底板和圆柱体组成,但本例中底板的侧面与圆柱面是相交关系,故在主、左视图中相交处应画出交线。图5-4(b)是常见的错误画法。 对照模型讲...
