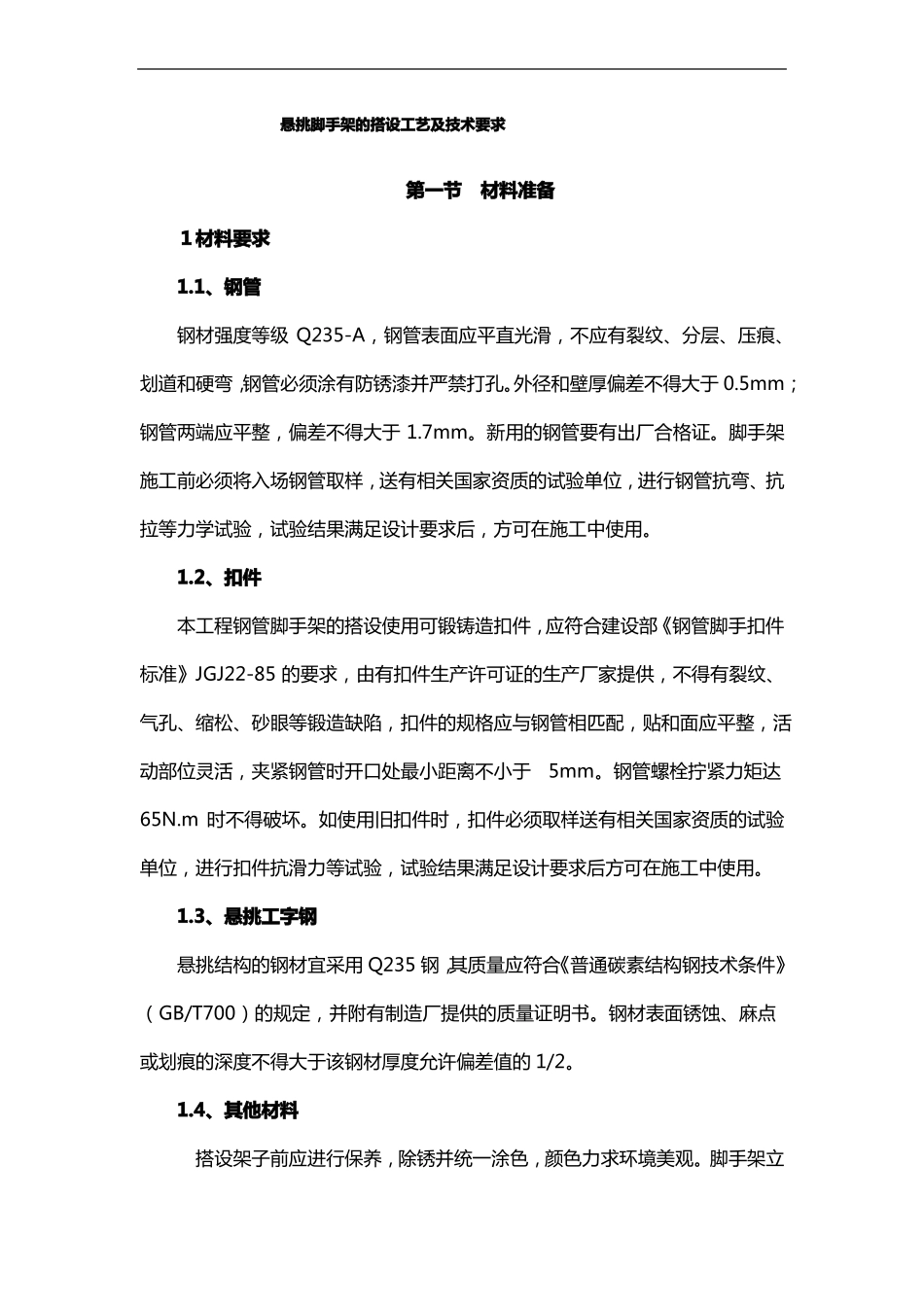

悬挑脚手架的搭设工艺及技术要求

悬挑脚手架的搭设工艺及技术要求第一节材料准备１材料要求1.1、钢管钢材强度等级 Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，钢管必须涂有防锈漆并严禁打孔。外径和壁厚偏差不得大于 0.5mm；钢管两端应平整，偏差不得大于 1.7mm。新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。1.2、扣件本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部《钢管脚手扣件标准》JGJ22-85 的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应平整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达65N.m 时不得破坏。如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足设计要求后方可在施工中使用。1.3、悬挑工字钢悬挑结构的钢材宜采用 Q235 钢，其质量应符合《普通碳素结构钢技术条件》（GB/T700）的规定，并附有制造厂提供的质量证明书。钢材表面锈蚀、麻点或划痕的深度不得大于该钢材厚度允许偏差值的 1/2。1.4、其他材料搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观。脚手架立杆、防护栏杆、踢脚杆统一漆黄色，剪力撑统一漆桔红色。底排立杆、扫地杆均漆红白相间色。脚手板、脚手片采用符合有关要求。采用 50mm 厚松木脚手板，其长度为2－6m，宽度为 23-25cm，脚手板两端应采用 4mm 厚镀锌钢丝各绑两道箍。脚手板不得使用有裂缝、腐朽、斜拉及大横透节的板材。安全网采用密目式安全网，网目应满足 2000 目／100cm2，做耐贯穿试验不穿透，1.6×1.5m 的单张网重量在 3kg 以上，颜色应满足环境效果要求，选用绿色。要求阻燃，使用的安全网必须有产品生产许可证和质量合格证，以及由北京市建筑安全监督管理部门发放的准用证。连墙件采用钢管，其材质应符合现行国家标准《碳素钢结构》（GB 700-88）中 Q235A 钢的要求。第二节架体搭设构造要求１立杆立杆纵距 1.5m, 步距 1.5 米，横向间距 0.85 米。在距底座上皮 200mm 处设置纵、横向水平扫地杆，横向水平杆设置在纵向水平杆下方，用直角扣件固定在立杆上。基础不在同一高度的立杆，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不得大于 1 米。靠边坡上方的立杆轴线...
