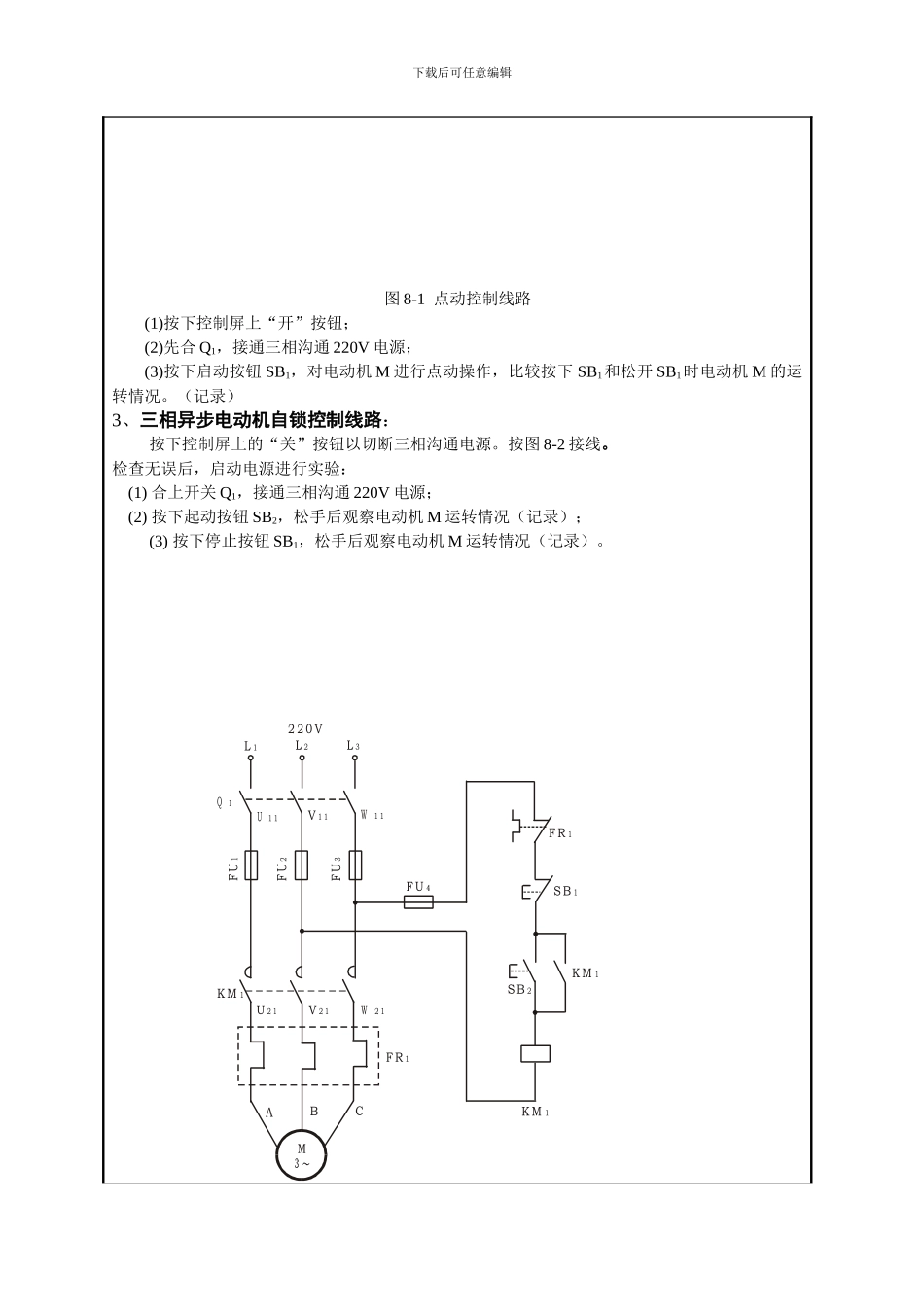

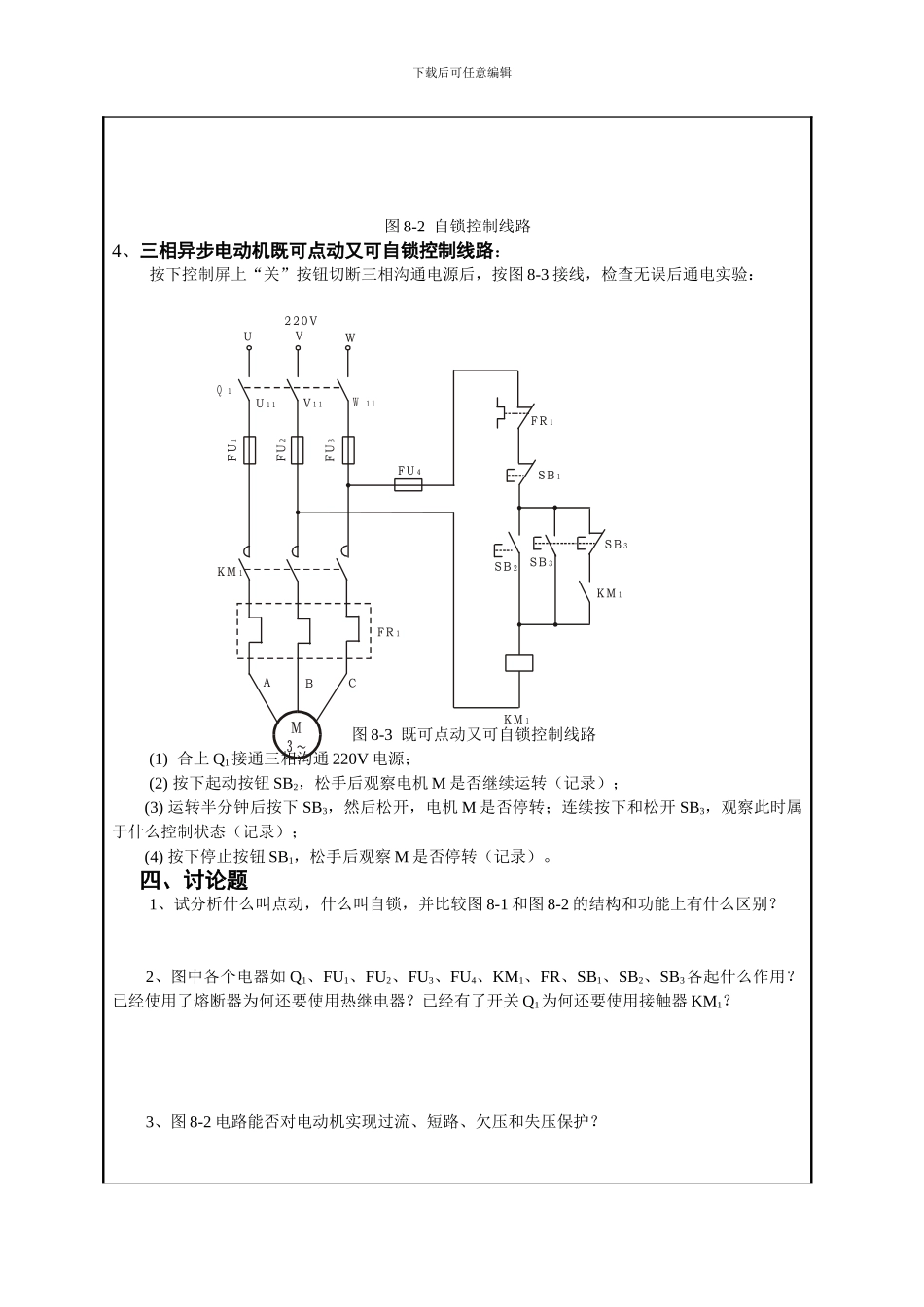

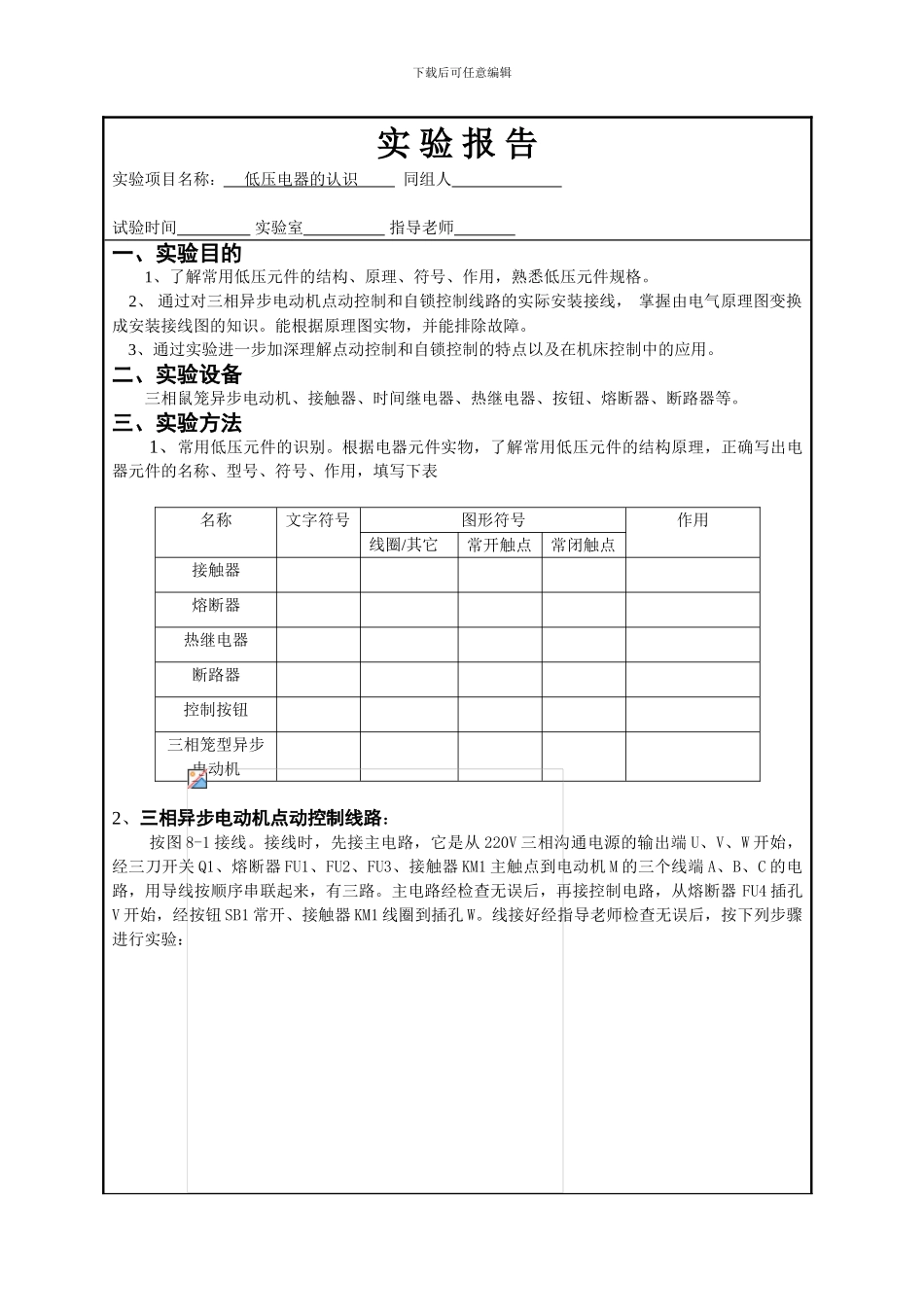

下载后可任意编辑实 验 报 告实验项目名称： 低压电器的认识 同组人 试验时间 实验室 指导老师 一、实验目的1、了解常用低压元件的结构、原理、符号、作用，熟悉低压元件规格。 2、 通过对三相异步电动机点动控制和自锁控制线路的实际安装接线， 掌握由电气原理图变换成安装接线图的知识。能根据原理图实物，并能排除故障。 3、通过实验进一步加深理解点动控制和自锁控制的特点以及在机床控制中的应用。二、实验设备三相鼠笼异步电动机、接触器、时间继电器、热继电器、按钮、熔断器、断路器等。三、实验方法1、常用低压元件的识别。根据电器元件实物，了解常用低压元件的结构原理，正确写出电器元件的名称、型号、符号、作用，填写下表名称文字符号图形符号作用线圈/其它常开触点常闭触点接触器熔断器热继电器断路器控制按钮三相笼型异步电动机2、三相异步电动机点动控制线路：按图 8-1 接线。接线时，先接主电路，它是从 220V 三相沟通电源的输出端 U、V、W 开始，经三刀开关 Q1、熔断器 FU1、FU2、FU3、接触器 KM1 主触点到电动机 M 的三个线端 A、B、C 的电路，用导线按顺序串联起来，有三路。主电路经检查无误后，再接控制电路，从熔断器 FU4 插孔V 开始，经按钮 SB1 常开、接触器 KM1 线圈到插孔 W。线接好经指导老师检查无误后，按下列步骤进行实验：下载后可任意编辑图 8-1 点动控制线路(1)按下控制屏上“开”按钮；(2)先合 Q1，接通三相沟通 220V 电源；(3)按下启动按钮 SB1，对电动机 M 进行点动操作，比较按下 SB1和松开 SB1时电动机 M 的运转情况。（记录）3、三相异步电动机自锁控制线路：按下控制屏上的“关”按钮以切断三相沟通电源。按图 8-2 接线。检查无误后，启动电源进行实验： (1) 合上开关 Q1，接通三相沟通 220V 电源； (2) 按下起动按钮 SB2，松手后观察电动机 M 运转情况（记录）；(3) 按下停止按钮 SB1，松手后观察电动机 M 运转情况（记录）。ABCK M 1U 2 1V 2 1W2 1F U 1U 1 1V 1 1W1 1Q 1L 1L 2L 32 20 VS B 1K M 1F U 4F R 1S B 2K M 1F R 1F U 2F U 3下载后可任意编辑图 8-2 自锁控制线路4、三相异步电动机既可点动又可自锁控制线路：按下控制屏上“关”按钮切断三相沟通电源后，按图 8-3 接线，检查无误后通电实验：图 8-3 既可点动又可自锁控制线路(1) 合上 Q1接通三相沟通 220V 电源；(2) 按...
