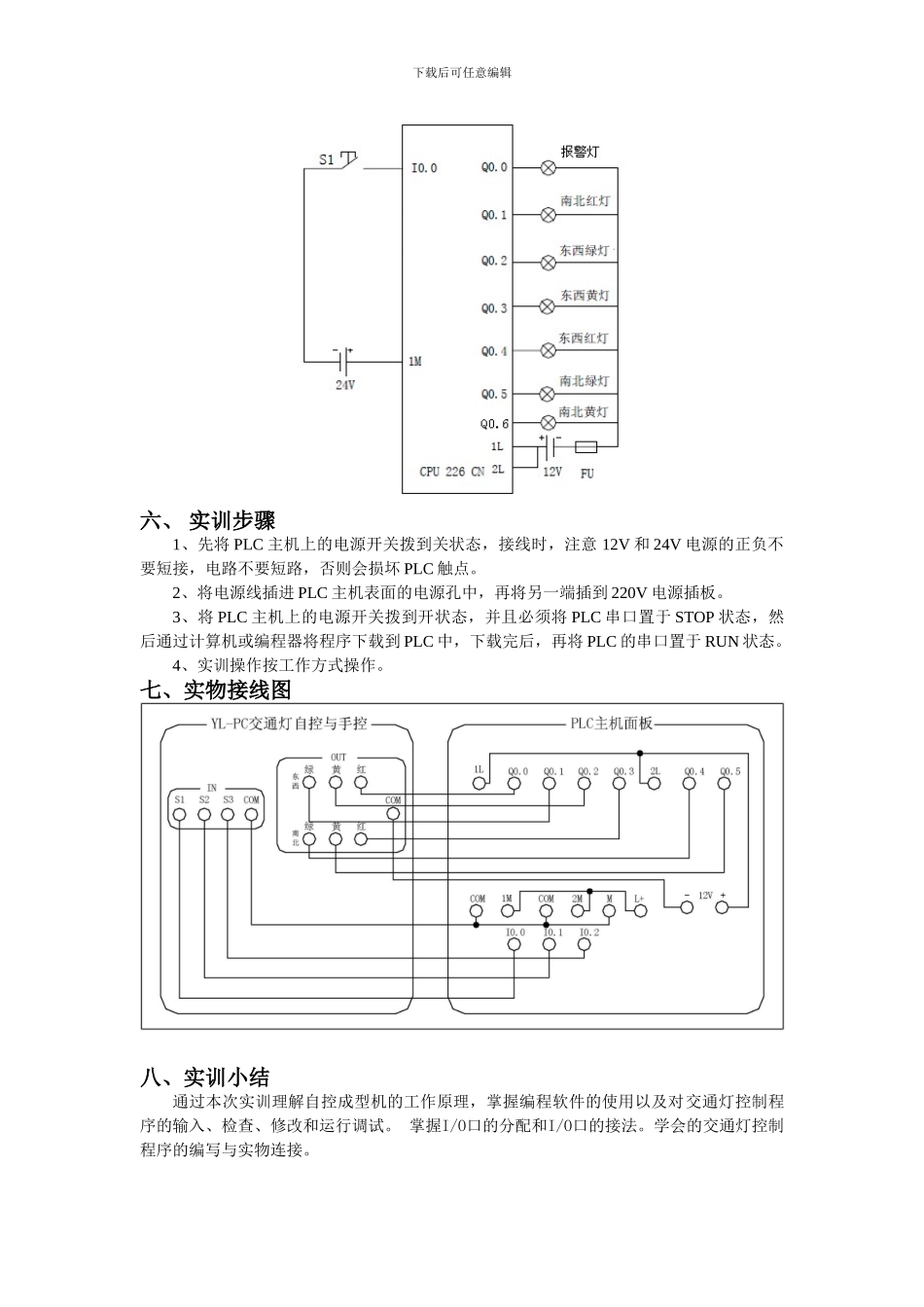

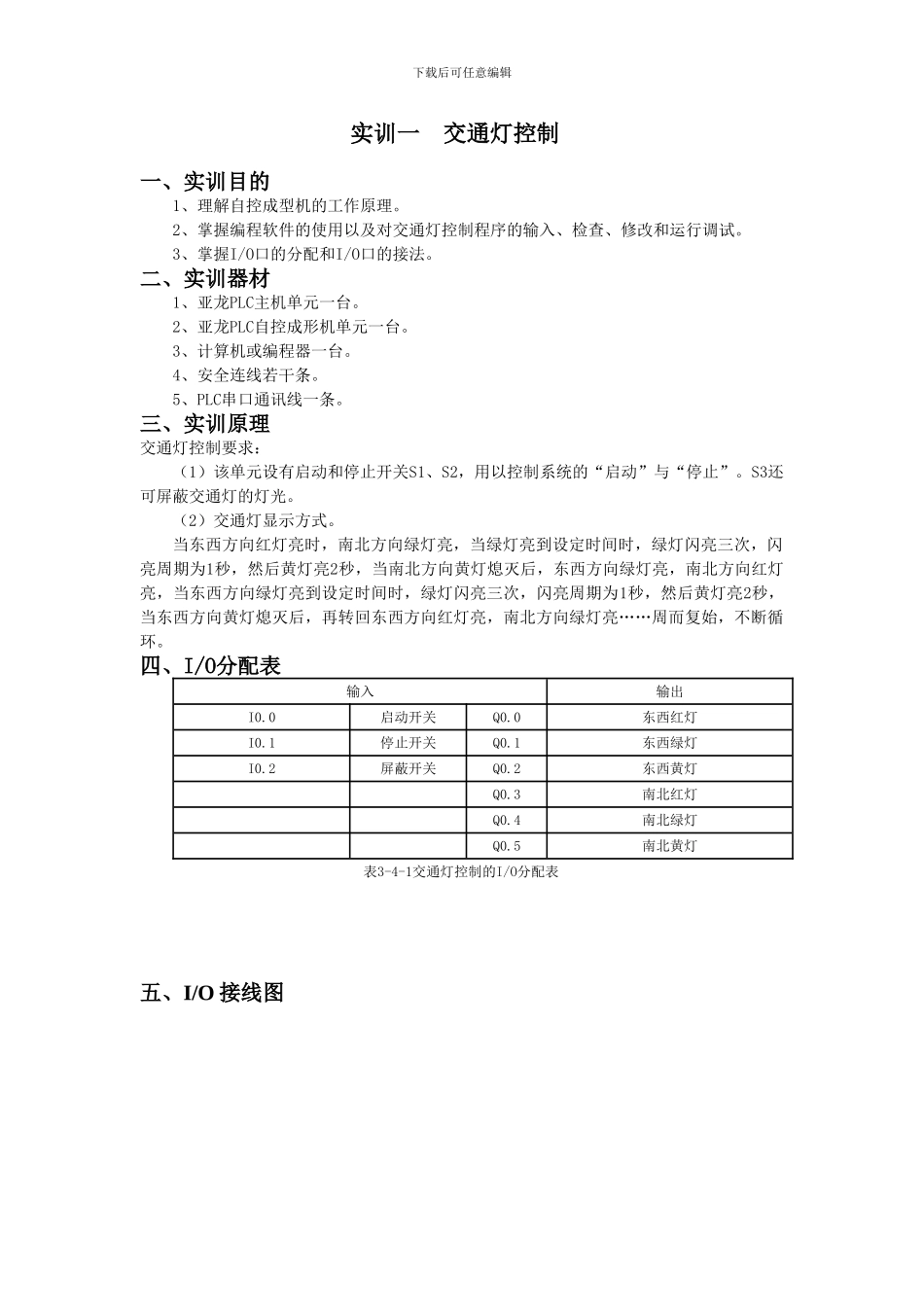

电气控制与 PLC实训报告班级：电力系统自动化班姓名: 学号：下载后可任意编辑实训一 交通灯控制一、实训目的 1、理解自控成型机的工作原理。 2、掌握编程软件的使用以及对交通灯控制程序的输入、检查、修改和运行调试。 3、掌握I/O口的分配和I/O口的接法。 二、实训器材 1、亚龙PLC主机单元一台。 2、亚龙PLC自控成形机单元一台。 3、计算机或编程器一台。 4、安全连线若干条。 5、PLC串口通讯线一条。 三、实训原理 交通灯控制要求： （1）该单元设有启动和停止开关S1、S2，用以控制系统的“启动”与“停止”。S3还可屏蔽交通灯的灯光。 （2）交通灯显示方式。 当东西方向红灯亮时，南北方向绿灯亮，当绿灯亮到设定时间时，绿灯闪亮三次，闪亮周期为1秒，然后黄灯亮2秒，当南北方向黄灯熄灭后，东西方向绿灯亮，南北方向红灯亮，当东西方向绿灯亮到设定时间时，绿灯闪亮三次，闪亮周期为1秒，然后黄灯亮2秒，当东西方向黄灯熄灭后，再转回东西方向红灯亮，南北方向绿灯亮……周而复始，不断循环。 四、I/O分配表 输入 输出 I0.0 启动开关 Q0.0 东西红灯 I0.1 停止开关 Q0.1 东西绿灯 I0.2 屏蔽开关 Q0.2 东西黄灯 Q0.3 南北红灯 Q0.4 南北绿灯 Q0.5 南北黄灯 表3-4-1交通灯控制的I/O分配表五、I/O 接线图下载后可任意编辑六、 实训步骤1、先将 PLC 主机上的电源开关拨到关状态，接线时，注意 12V 和 24V 电源的正负不要短接，电路不要短路，否则会损坏 PLC 触点。2、将电源线插进 PLC 主机表面的电源孔中，再将另一端插到 220V 电源插板。3、将 PLC 主机上的电源开关拨到开状态，并且必须将 PLC 串口置于 STOP 状态，然后通过计算机或编程器将程序下载到 PLC 中，下载完后，再将 PLC 的串口置于 RUN 状态。4、实训操作按工作方式操作。七、实物接线图八、实训小结通过本次实训理解自控成型机的工作原理，掌握编程软件的使用以及对交通灯控制程序的输入、检查、修改和运行调试。 掌握I/O口的分配和I/O口的接法。学会的交通灯控制程序的编写与实物连接。下载后可任意编辑实训二 全自动洗衣机一、实训目的 1、理解自控成型机的工作原理。 2、掌握编程软件的使用以及对程序的输入、检查、修改和运行调试。 下载后可任意编辑3、掌握I/O口的分配和I/O口的接法。 二、实训器材 1、亚龙PLC主机单元一台。 2、亚龙PLC自控成形机单元一台。 3、计算机或编程器一台。 4、安全连...
