计算机主板的组成详解

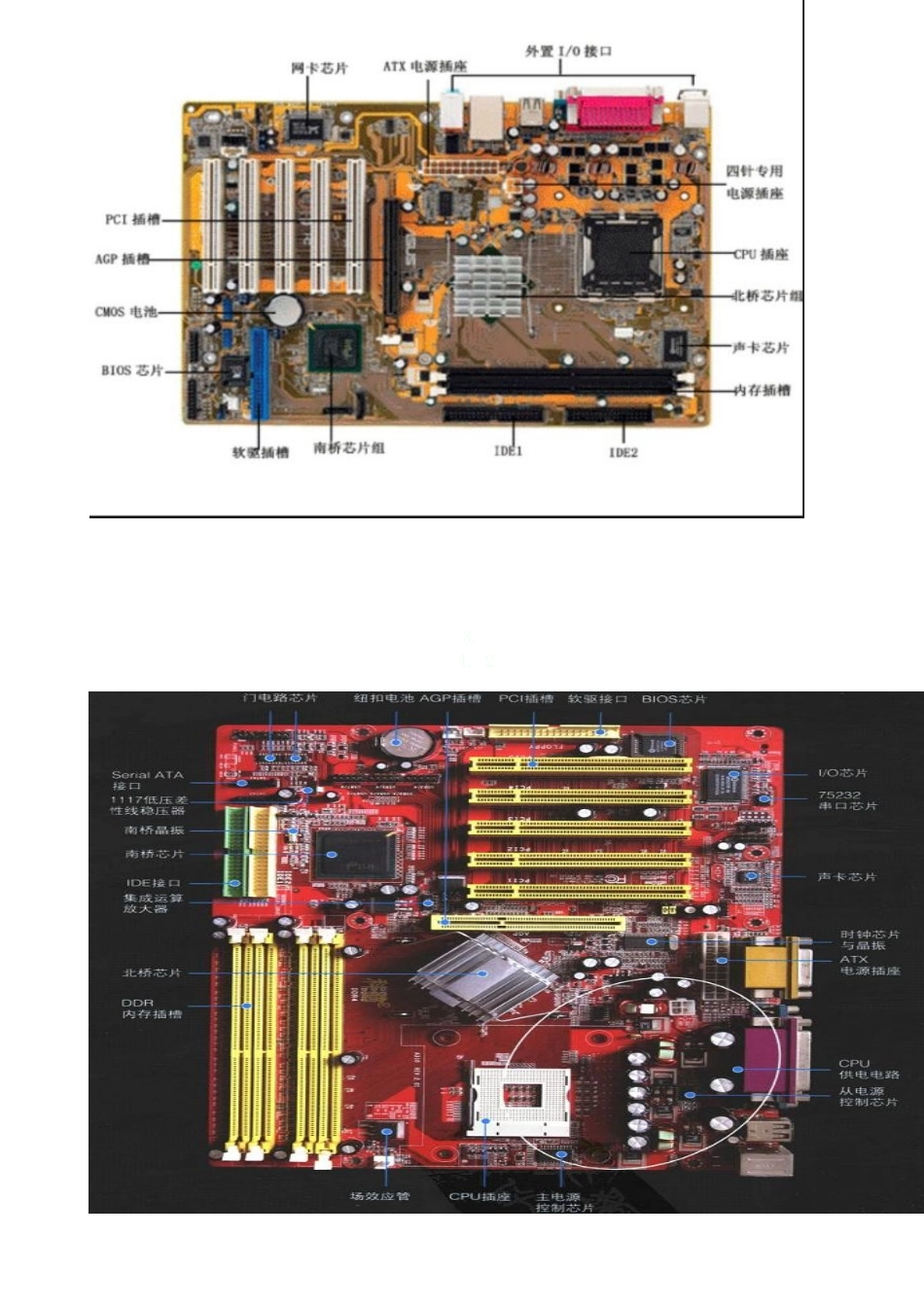

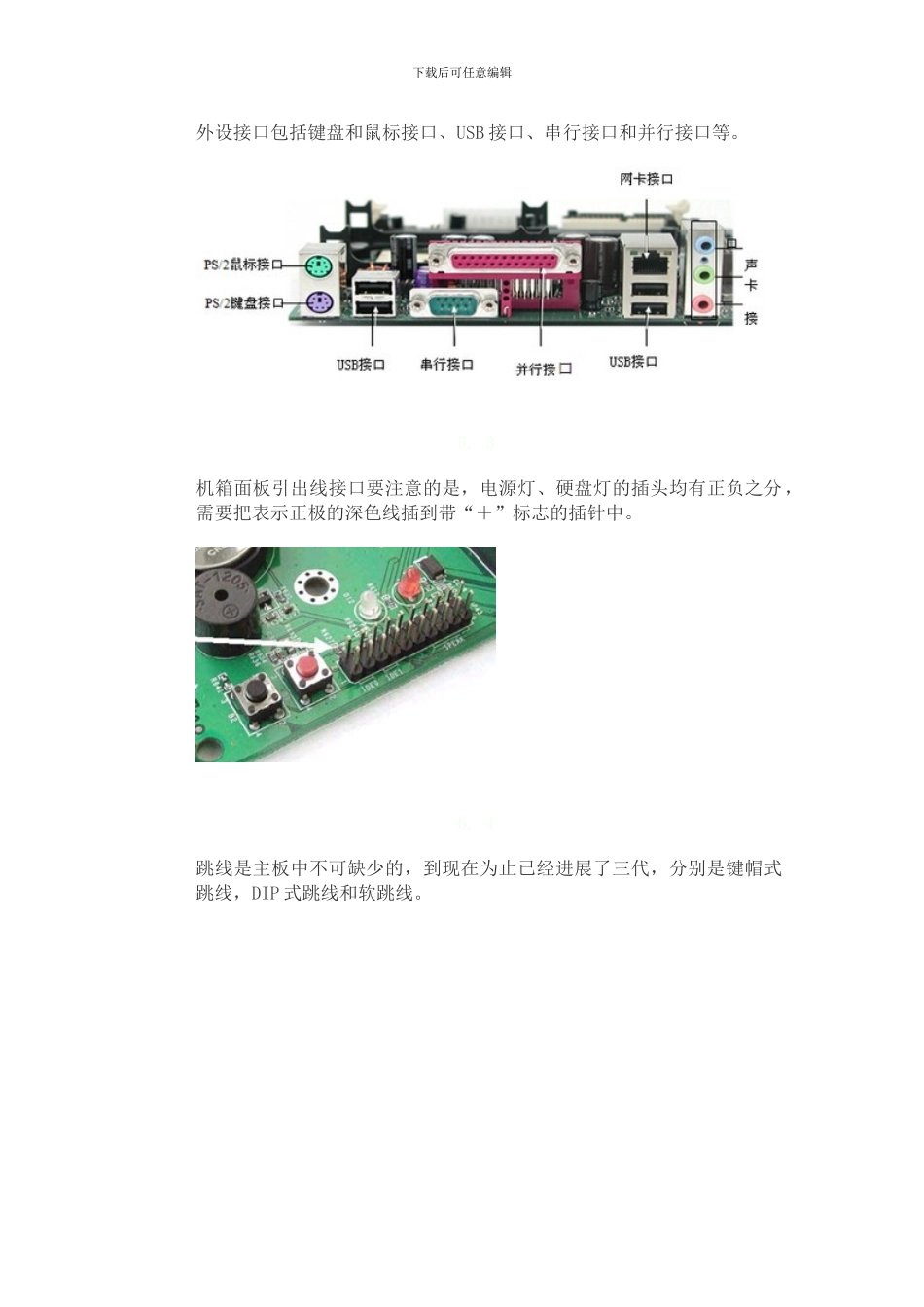

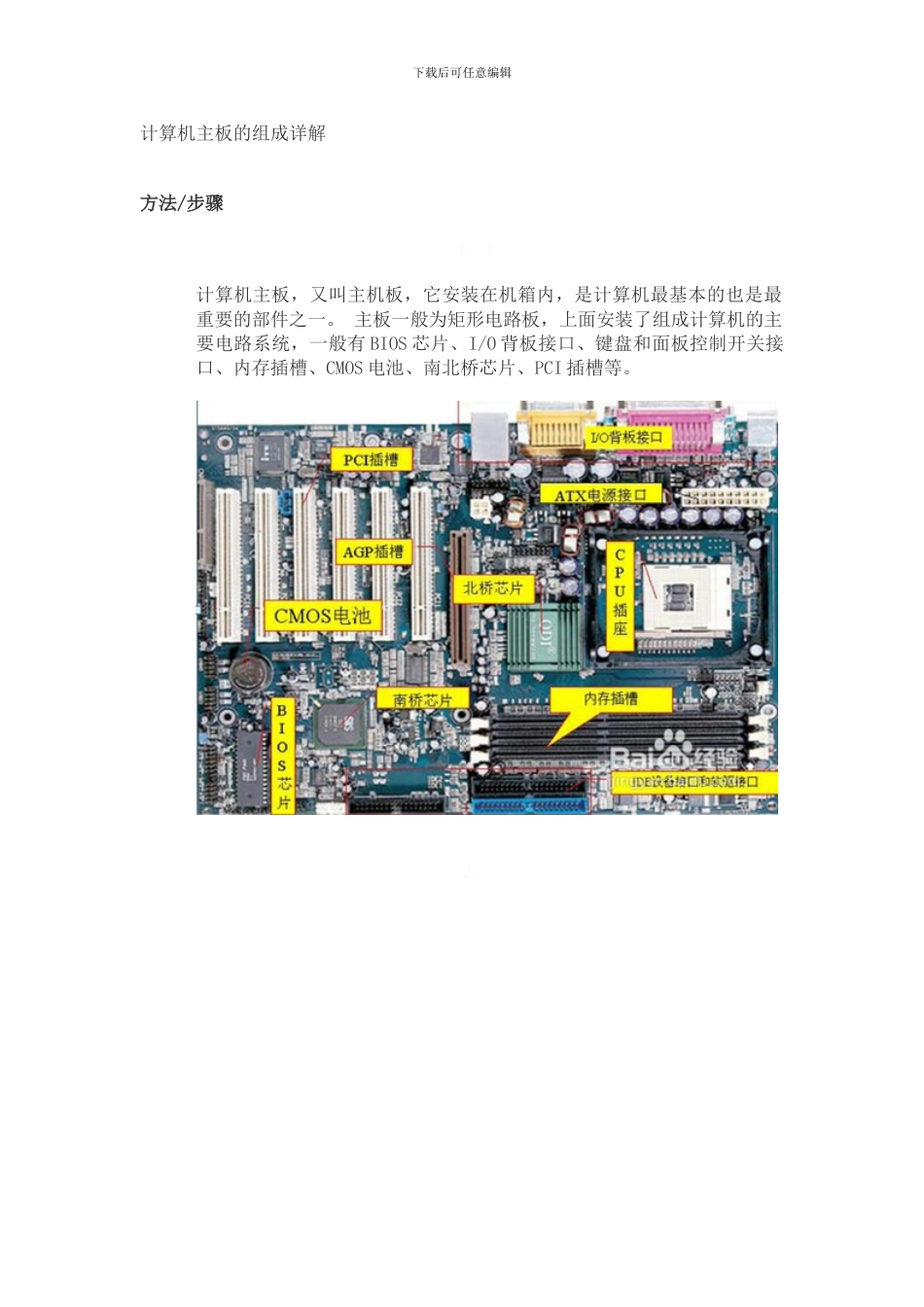

下载后可任意编辑计算机主板的组成详解 方法/步骤 1. 1计算机主板，又叫主机板，它安装在机箱内，是计算机最基本的也是最重要的部件之一。 主板一般为矩形电路板，上面安装了组成计算机的主要电路系统，一般有 BIOS 芯片、I/O 背板接口、键盘和面板控制开关接口、内存插槽、CMOS 电池、南北桥芯片、PCI 插槽等。2.下载后可任意编辑3.4. 2下载后可任意编辑外设接口包括键盘和鼠标接口、USB 接口、串行接口和并行接口等。5. 3机箱面板引出线接口要注意的是，电源灯、硬盘灯的插头均有正负之分，需要把表示正极的深色线插到带“＋”标志的插针中。6. 4跳线是主板中不可缺少的，到现在为止已经进展了三代，分别是键帽式跳线，DIP 式跳线和软跳线。下载后可任意编辑7. 5IDE 设备接口一般位于主板的底部，有 40 针。两个 IDE 口并在一起，有时一个呈绿色，表示它为 IDE1。因为系统首先检测 IDE1，所以 IDE1 应该接系统引导硬盘。现在的主板上 IDE 和串行 ATA 接口并存，既支持ATA133，又支持串行 ATA(即 SATA)。串行 ATA 是在并行传输速率无法进一步提高的情况下出现的一种新的、具有更高传输速率的技术。下图依次为 IDE 设备接口和 SATA 接口。下载后可任意编辑8. 6软盘驱动器接口用来连接软驱，多位于 IDE 接口旁边，每个主板只有一个软驱插座，通常标注着“FLOPPY”或“FDD”或“FDC”，它比 IDE 插槽短。但是现在的电脑已经把软盘给取消了。9. 7AGP 插槽: AGP 插槽是专用的显卡插槽。主板上一般只有一个 AGP 插槽。它可以加速显卡的 3D 处理能力，让视频处理器与系统内存直接相连，避开经过窄带宽的 PCI 总线而形成系统瓶颈，同时提高了 3D 图形的数据传输速度。下载后可任意编辑10. 8PCI 总线是一个先进的高性能局部总线，通常工作频率为 66MHz。主板上的 PCI 插槽一般有 3～5 个，常见的 PCI 卡有声卡、网卡、电视卡和内置Modem 等。11. 9PCI Express 总线是 PCI 扩展总线的新一代升级标准，简称 PCI-E。该总线采纳点对点技术，能够为每一个设备分配独享通道带宽，不需要在设备之间共享资源，这就充分保障了各设备的宽带资源，从而提高数据传输速率。12. 10BIOS 的全称为 Basic Input/Output System，中文意思为基本输入输出系统，它既是硬件又含有软件，是系统中硬件与软件之间交换信息的链接器。在主板 BIOS 芯片的上面，一般都贴有 Award 或者是 AMI 的标识，...
