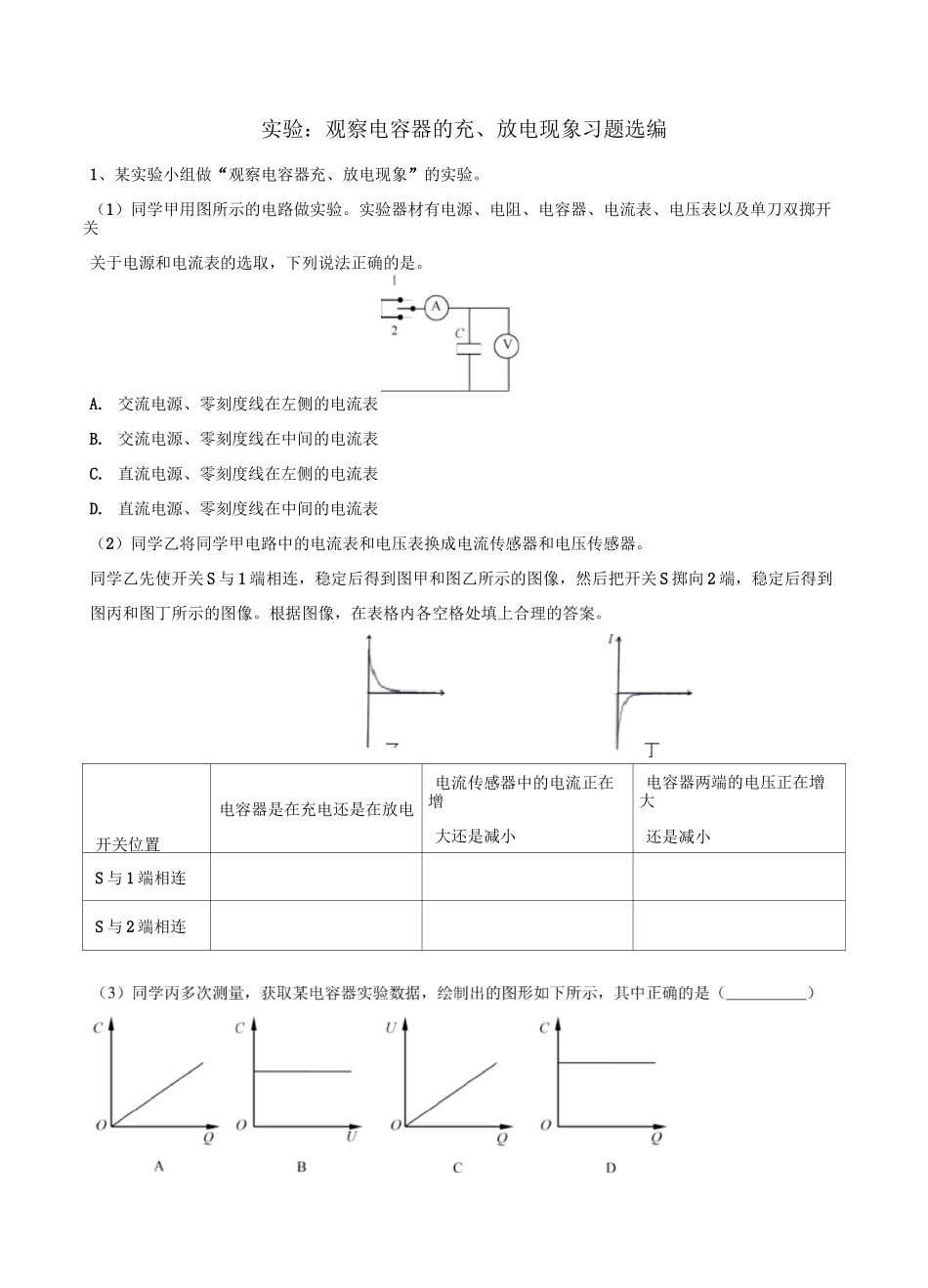

实验:观察电容器的充、放电现象习题选编1、某实验小组做“观察电容器充、放电现象”的实验。(1)同学甲用图所示的电路做实验。实验器材有电源、电阻、电容器、电流表、电压表以及单刀双掷开关关于电源和电流表的选取,下列说法正确的是。A. 交流电源、零刻度线在左侧的电流表B. 交流电源、零刻度线在中间的电流表C. 直流电源、零刻度线在左侧的电流表D. 直流电源、零刻度线在中间的电流表(2)同学乙将同学甲电路中的电流表和电压表换成电流传感器和电压传感器。同学乙先使开关 S 与 1 端相连,稳定后得到图甲和图乙所示的图像,然后把开关 S 掷向 2 端,稳定后得到图丙和图丁所示的图像。根据图像,在表格内各空格处填上合理的答案。开关位置电容器是在充电还是在放电电流传感器中的电流正在增大还是减小电容器两端的电压正在增大还是减小S 与 1 端相连S 与 2 端相连匚1■■【答案】D 充电减小增大放电减小减小 BCD2、在“用传感器观察电容器的充电和放电”实验中,电路图如图.一位同学使用的电源电动势为 10.0V,测得放电的 I-t 图像如图所示.(1)若按“四舍五入(大于半格算一个,小于半格舍去)”法,根据“I-t 图线与两坐标轴包围面积”,电容器在全部放电过程中释放的电荷量约为 C.(结果保留两位有效数字)(2)根据以上数据估算电容器的电容值为 F.(结果保留两位有效数字)(3)如果将电阻 R 换一个阻值更大的电阻,则放电过程释放的电荷量(选填“变多”、“不变”或“变少”).答案】0.016-0.0180.0016-0.0018 不变3、电流传感器可以像电流表一样测量电流。不同的是它的反应非常快,可以捕捉到瞬间的电流变化。此外,由于它与计算机相连,还能显示出电流随时间变化的 I-t 图像。如图甲所示连接电路。直流电源电动势 8V,内阻可忽略,电容器可选几十微法的电解电容器。先使开关 S 与 1 端相连,电源向电容器充电,这个过程可在短时间内完成。然后把开关 S 掷向 2 端,电容器通过电阻 R 放电,传感器将电流信息传入计算机,屏幕上显示出电流随时间变化的 I-t 图像,一位同学得到的 I-t 图像如图乙所示。(1)在图乙 I-t 图中用阴影标记了一个竖立的狭长矩形(在图的 1S 附近),这个阴影面积的物理意义是t/乙zrnxxn-”=-rx-ec—r-l■:一:u:n:.-:|!卜・卜:■!:.:,-:一■i|wqiiEn|•T—-i-d-窗0T^;+IS2.7㈣甲IW2W 冷卤 4W 吋鬧轲丙乙V(2)根据 I-t 图像可估算电容器在全部放电...
