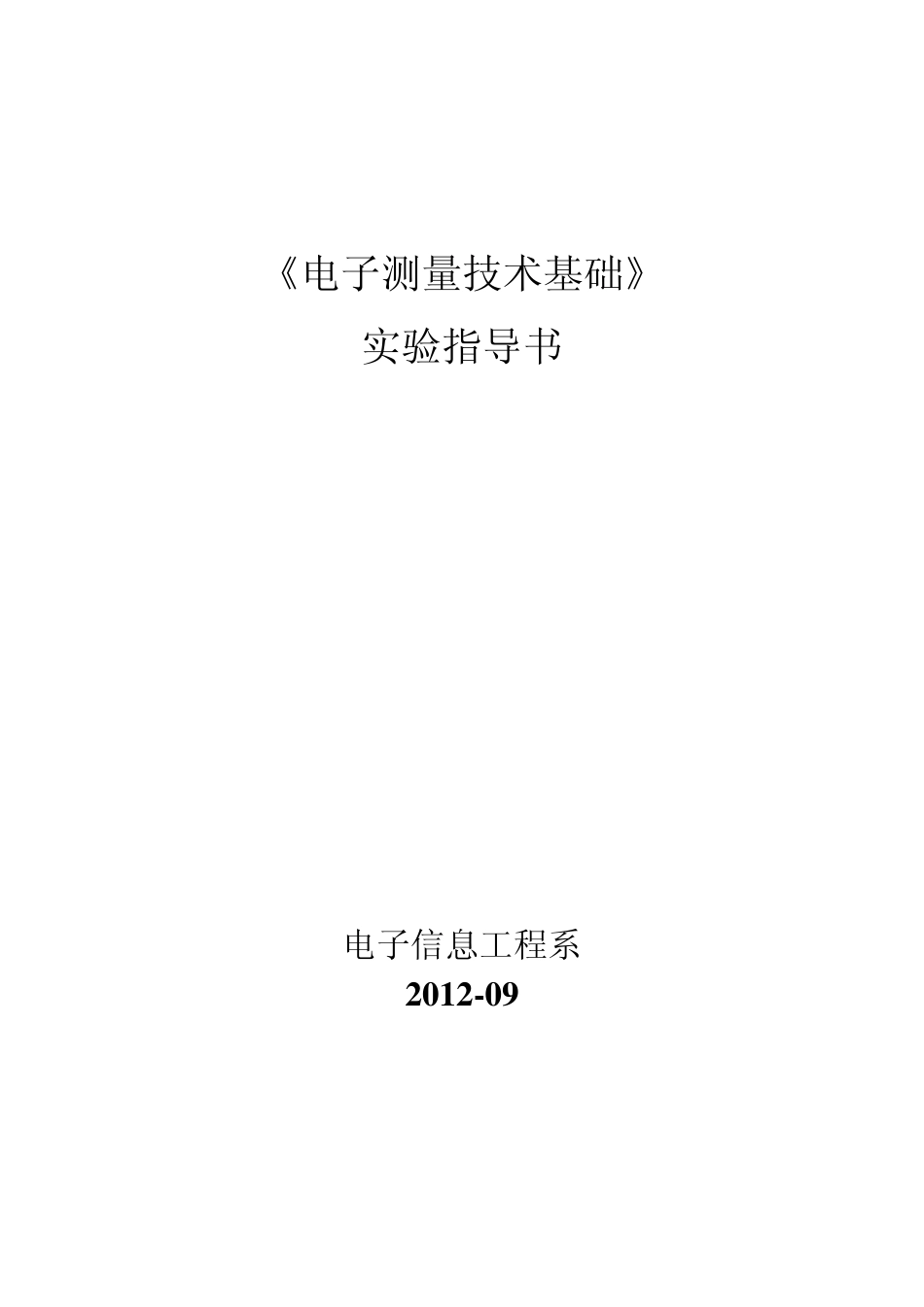

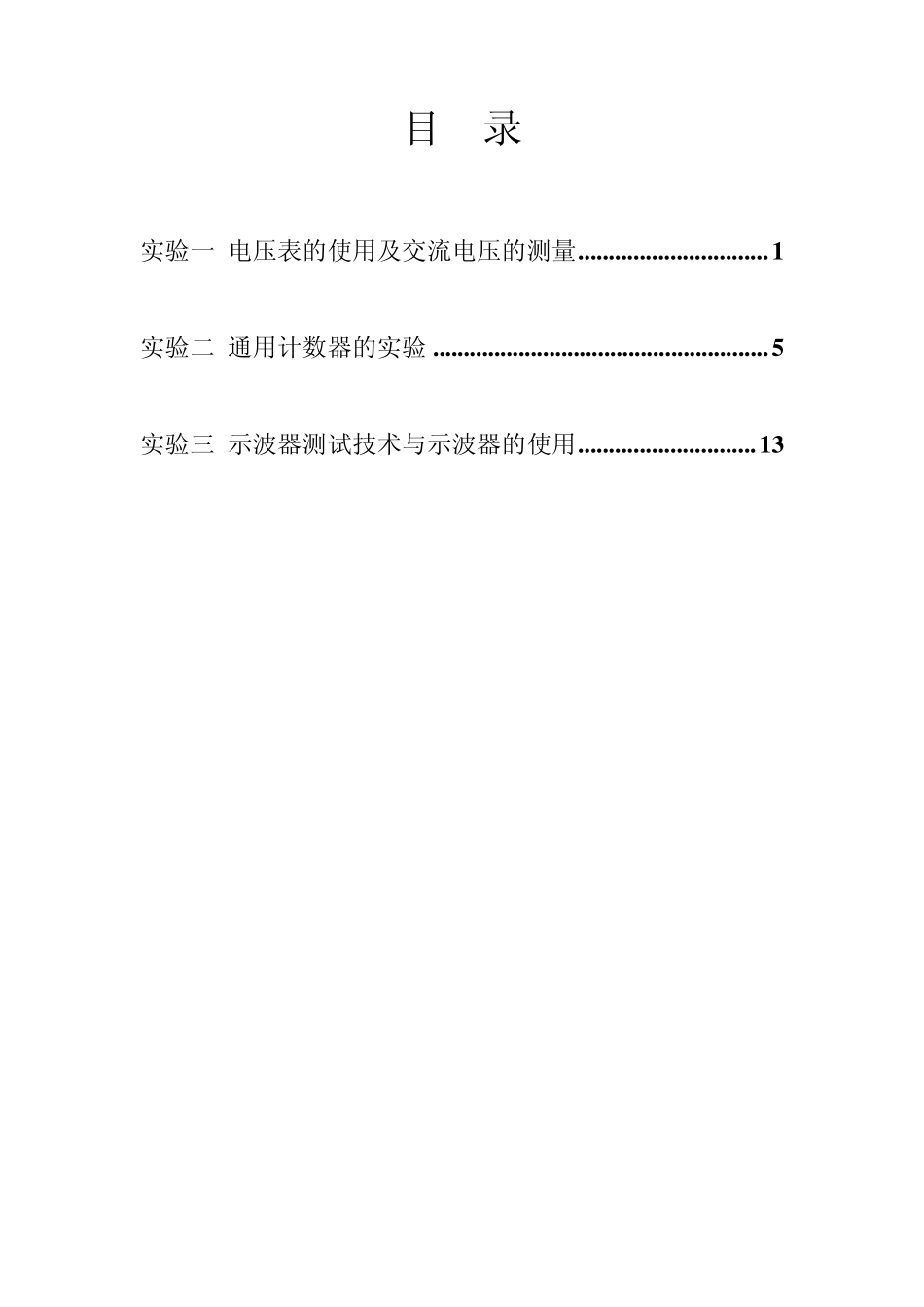

《电子测量技术基础》 实验指导书 电子信息工程系 2 0 1 2 -0 9 目 录 实验一 电压表的使用及交流电压的测量 ............................... 1 实验二 通用计数器的实验 ....................................................... 5 实验三 示波器测试技术与示波器的使用 ............................. 1 3 1 实验一 电压表的使用及交流电压的测量 一、 实验目的 1、掌握低频电压的测量原理及测量方法 2、掌握高频电压的测量原理及测量方法 二、 实验仪器 1、F05A 型数字合成函数信号发生器 2、DF2170D 型交流毫伏表 3、AS2271A 型超高频毫伏表 三、 实验原理 1、用交流毫伏表（均值电压表）测量低频电压 均值电压表常用来测量1MHZ 以下的低频信号电压。均值电压表的组成如图1-1 所示。称放大—检波式电压表，即先放大后检波。检波器的基本电路如图1-2所示。 宽带放大器均值检波器A 图1-1 均值电压表的组成 图1-2 平均值检波器 均值电压表的直流输出 01||TxUudtT  恰好为|ux|的平均值，因此均值电压表的表头偏转正比于被测电压的平均值。 均值电压表虽然是均值响应，但仍以正弦电压有效值刻度，因此，当被测信号为正弦信号时，其读数直接就是正弦电压的有效值。当被测信号为非正弦信号时，就需要如下换算： 1 1.1UKUxF 其中KF—为被测波形的波形系数。 2 2、用超高频毫伏表（峰值电压表）测量高频电压 峰值电压表又称检波—放大式电压表，即被测交流电压先检波后放大，然后再驱动直流电压表。峰值电压表的组成见图1-3 所示。 步进分压器斩波稳零式检波器A峰值检波器（探头内） 图1-3 检波—放大式电压表 在峰值电压表中，常采用二极管峰值检波器，即检波器是峰值响应的。峰值电压表的表头偏转正比于被测电压（任意波形）的峰值，除特殊测量需要（例如脉冲电压表）外，峰值电压表是按 正弦电压有效值刻度的，即： PPUUK  式中U —正弦电压有效值 KP—正弦电压的波峰因数 这样，当用峰值电压表测量任意波形的电压时，只有把读数乘以2pK时，才等于被测电压的峰值。被测电压的有效值为： 2xPUUK 式中 Kp—被测电压的波峰因数 四、 实验内容 1、用函数发生器分别产生峰—峰值为 5V、频率为 1KHz、100KHz 的正弦波、方波和三角波电压，用均值电压表分别予以测量，计算它们的峰值、均值和有效值，并计算误差，结果填入表1-1。 2、用函数发...
