《电气控制与PLC》课程教学大纲2006课后思考题解答

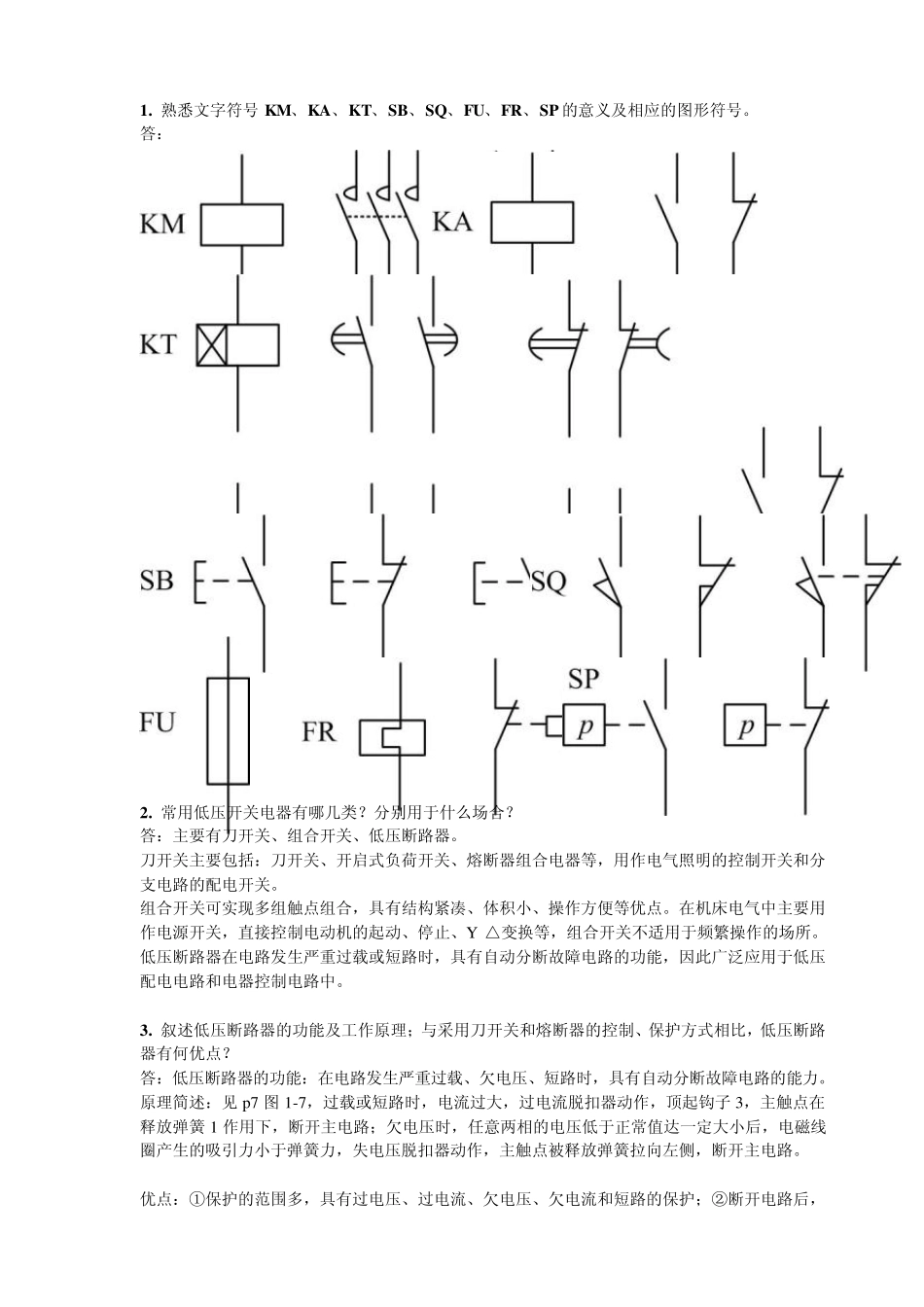

《电气控制与PLC》课程教学大纲2006课后思考题解答_第1页
1/10
《电气控制与PLC》课程教学大纲2006课后思考题解答_第2页
2/10

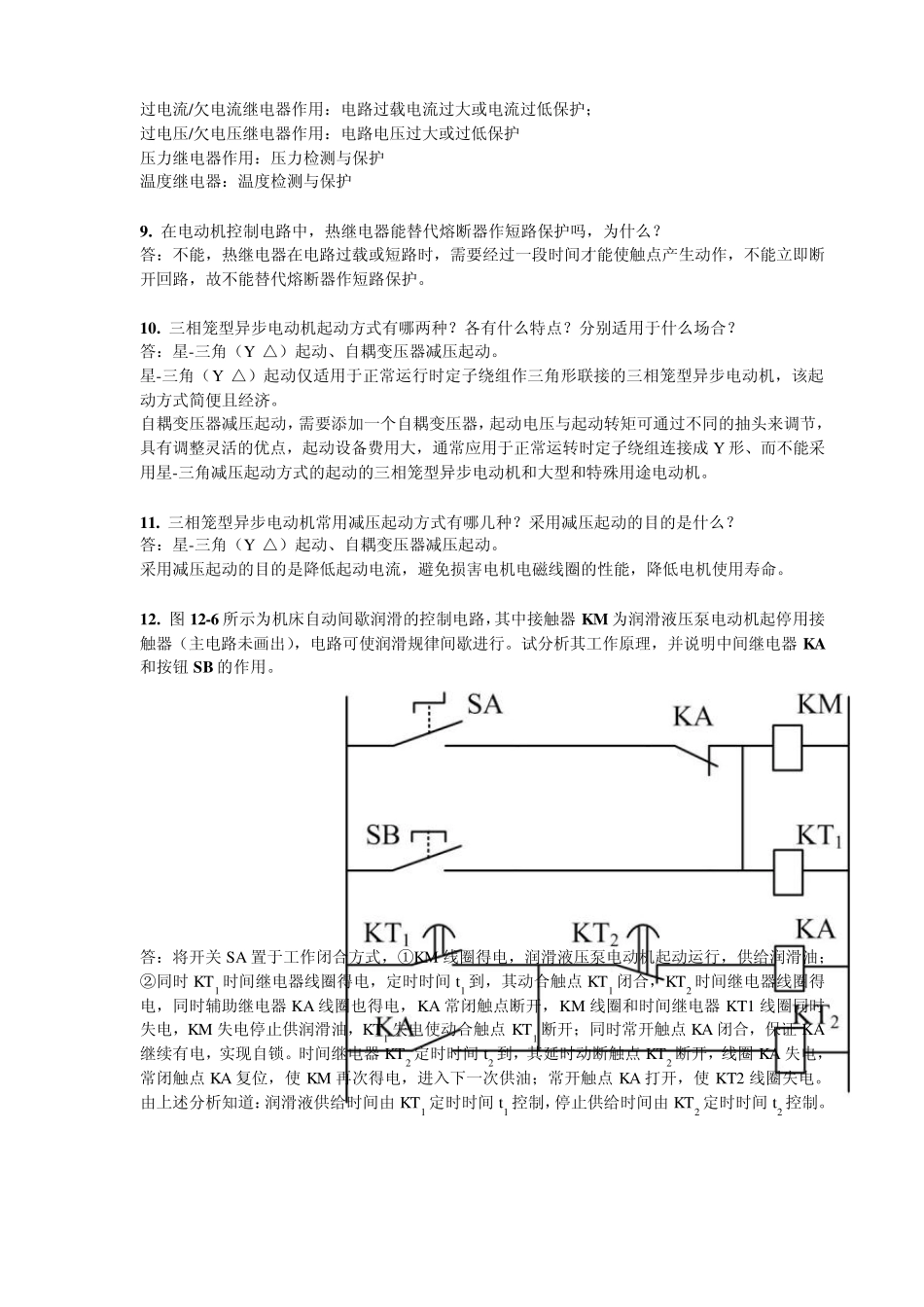

《电气控制与PLC》课程教学大纲2006课后思考题解答_第3页
3/10
1. 熟悉文字符号 KM、KA、KT、SB、SQ、FU、FR、SP 的意义及相应的图形符号。 答: 2. 常用低压开关电器有哪几类?分别用于什么场合? 答:主要有刀开关、组合开关、低压断路器。 刀开关主要包括:刀开关、开启式负荷开关、熔断器组合电器等,用作电气照明的控制开关和分支电路的配电开关。 组合开关可实现多组触点组合,具有结构紧凑、体积小、操作方便等优点。在机床电气中主要用作电源开关,直接控制电动机的起动、停止、Y-△变换等,组合开关不适用于频繁操作的场所。 低压断路器在电路发生严重过载或短路时,具有自动分断故障电路的功能,因此广泛应用于低压配电电路和电器控制电路中。 3. 叙述低压断路器的功能及工作原理;与采用刀开关和熔断器的控制、保护方式相比,低压断路器有何优点? 答:低压断路器的功能:在电路发生严重过载、欠电压、短路时,具有自动分断故障电路的能力。原理简述:见p7 图 1-7,过载或短路时,电流过大,过电流脱扣器动作,顶起钩子3,主触点在释放弹簧1 作用下,断开主电路;欠电压时,任意两相的电压低于正常值达一定大小后,电磁线圈产生的吸引力小于弹簧力,失电压脱扣器动作,主触点被释放弹簧拉向左侧,断开主电路。 优点:①保护的范围多,具有过电压、过电流、欠电压、欠电流和短路的保护;②断开电路后,排出故障后,不需要更换或维修,就可以重新投入使用,具有自动恢复功能;而采用刀开关和熔断器则需要更换保险丝。 4 . 叙述接触器的功能及工作原理。 答:接触器可频繁接通和断开带负荷电路、并且具有远距离控制和失压保护的功能。 工作原理:见 P9/图 1-9,通过对电磁线圈的通电或断电,吸合或释放衔铁,衔铁又带动动触桥运动,使常开触点闭合或常闭触点断开,从而实现主触点控制的主电路的接通或断开,辅助触点所在的控制电路的接通或断开。 5 .比较电磁式、空气阻尼式、电动式、电子式时间继电器的优缺点及应用场合。 答:P13-15 特点 类别 优点 缺点 应用场合 电磁式时间继电器 结构简单,寿命长,价格低廉,适应能力强,输出容量大。 延时时间短,精度差,稳定性不高。只能直流供电、断电延时。 要求不太高、工作条件又较恶劣的场合。 空气阻尼式时间继电器 延时范围大,不受电压或频率波动影响,结构简单,寿命长,价格低廉。 延时误差大,延时值易受周围环境温度影响。 用于延时精度要求不高的场合。 电动式时间继电器 延时范围宽,延时过程可通...
