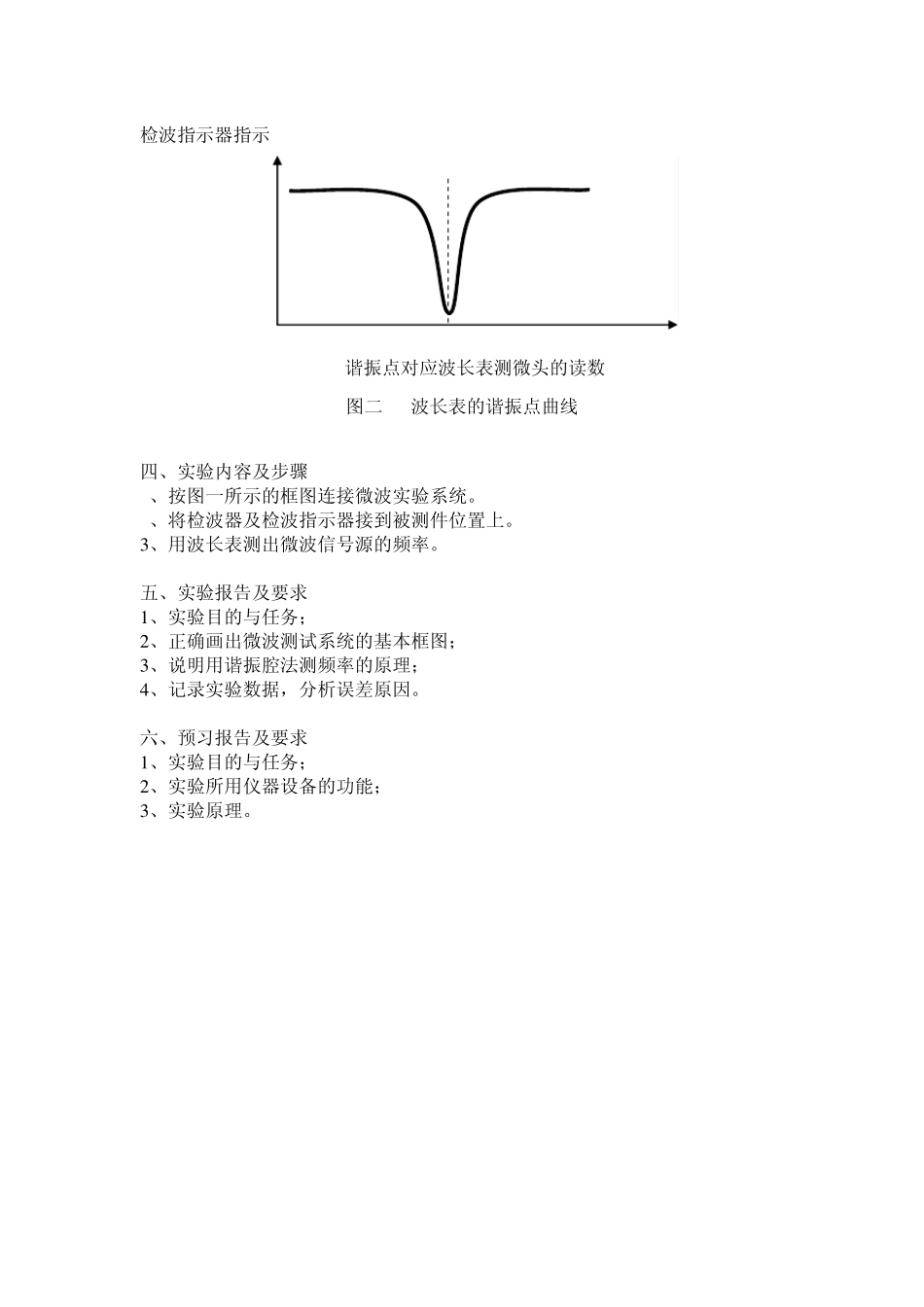

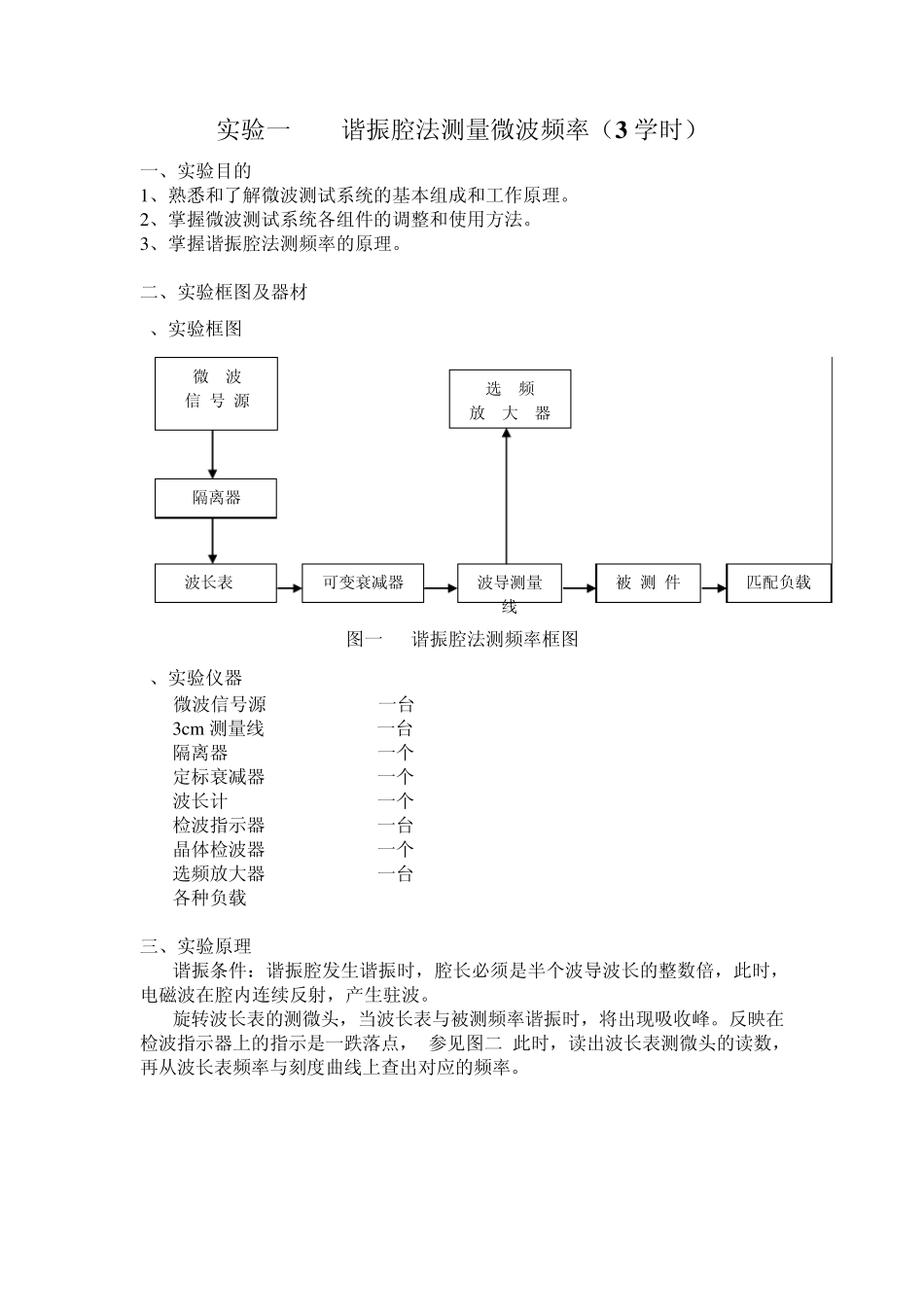

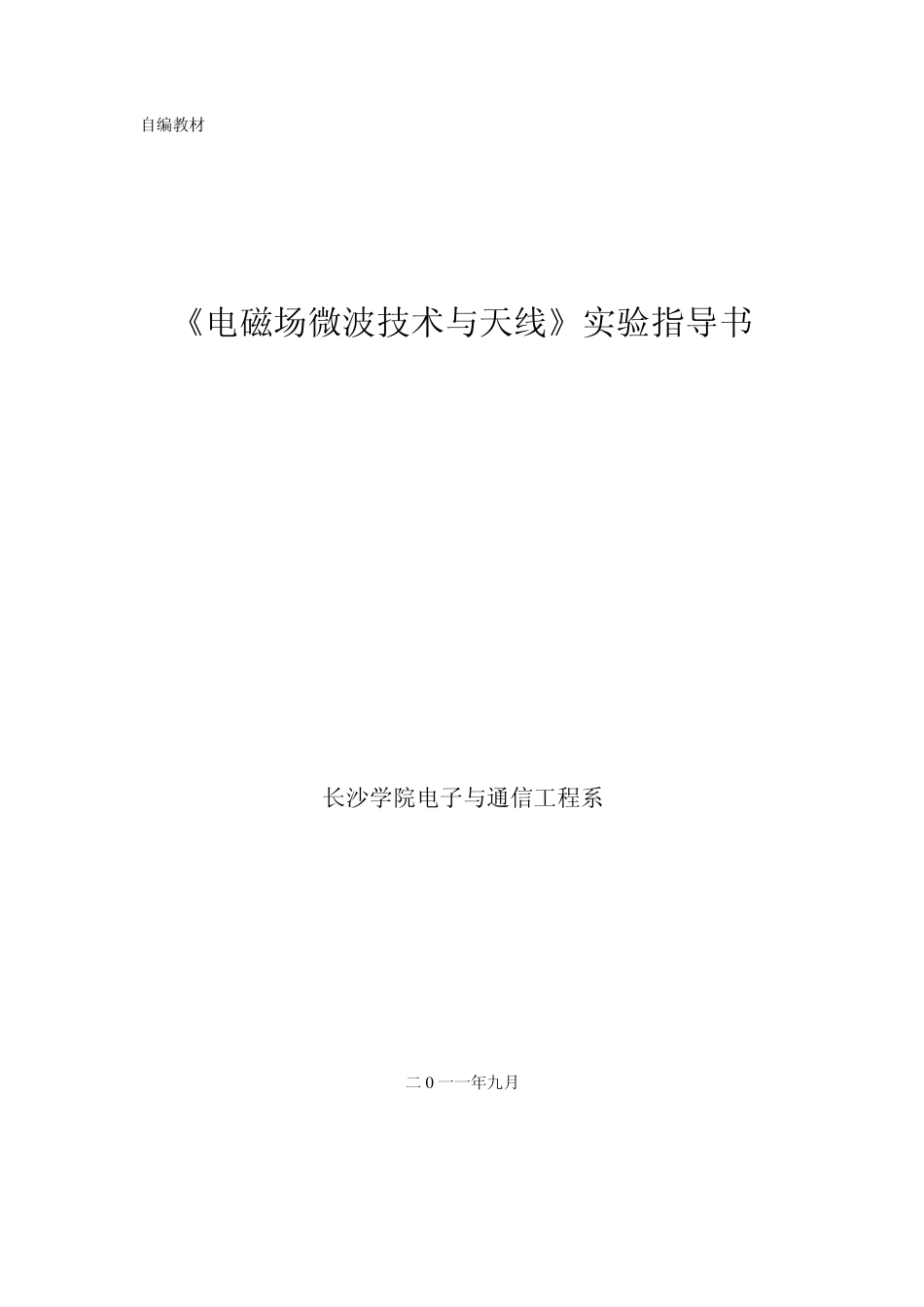

自编教材 《电磁场微波技术与天线》实验指导书 长沙学院电子与通信工程系 二 0 一一年九月 实验一 谐振腔法测量微波频率（3 学时） 一、实验目的 1、熟悉和了解微波测试系统的基本组成和工作原理。 2、掌握微波测试系统各组件的调整和使用方法。 3、掌握谐振腔法测频率的原理。 二、实验框图及器材 1、实验框图 图一 谐振腔法测频率框图 2、实验仪器 微波信号源 一台 3cm 测量线 一台 隔离器 一个 定标衰减器 一个 波长计 一个 检波指示器 一台 晶体检波器 一个 选频放大器 一台 各种负载 三、实验原理 谐振条件：谐振腔发生谐振时，腔长必须是半个波导波长的整数倍，此时，电磁波在腔内连续反射，产生驻波。 旋转波长表的测微头，当波长表与被测频率谐振时，将出现吸收峰。反映在检波指示器上的指示是一跌落点，(参见图二)此时，读出波长表测微头的读数，再从波长表频率与刻度曲线上查出对应的频率。 可变衰减器 波导测量线 微 波 信 号 源 隔离器 波长表 被 测 件 选 频 放 大 器 匹配负载 检波指示器指示I 谐振点对应波长表测微头的读数 图二 波长表的谐振点曲线 四、实验内容及步骤 1、按图一所示的框图连接微波实验系统。 2、将检波器及检波指示器接到被测件位置上。 3 、用波长表测出微波信号源的频率。 五、实验报告及要求 1 、实验目的与任务； 2 、正确画出微波测试系统的基本框图； 3 、说明用谐振腔法测频率的原理； 4 、记录实验数据，分析误差原因。 六、预习报告及要求 1 、实验目的与任务； 2 、实验所用仪器设备的功能； 3 、实验原理。 实验二 微波功率的测量（3 学时） 一、实验目的 1、熟悉和了解微波测试系统的基本组成和工作原理。 2、掌握微波测试系统各组件的调整和使用方法。 3、掌握微波功率的测量原理，熟悉测量被测件的相对功率、绝对功率值的方法。 二、实验框图及器材 1、实验框图 图三 功率测量微波系统框图 2、实验仪器 微波信号源 一台 3cm 测量线 一台 隔离器 一个 定标衰减器 一个 波长计 一个 检波指示器 一台 晶体检波器 一个 选频放大器 一台 波导开关 一个 功率计 一台 功率头 一个 各种负载 三、实验原理 在波导管中传输的微波通过衰减器时，可以衰减部分传输功率，沿着宽边改变衰减器的移动吸收片可改变衰减量的大小。衰减器起调节系统中微波功率以及去耦合的作用。 波导开关...
