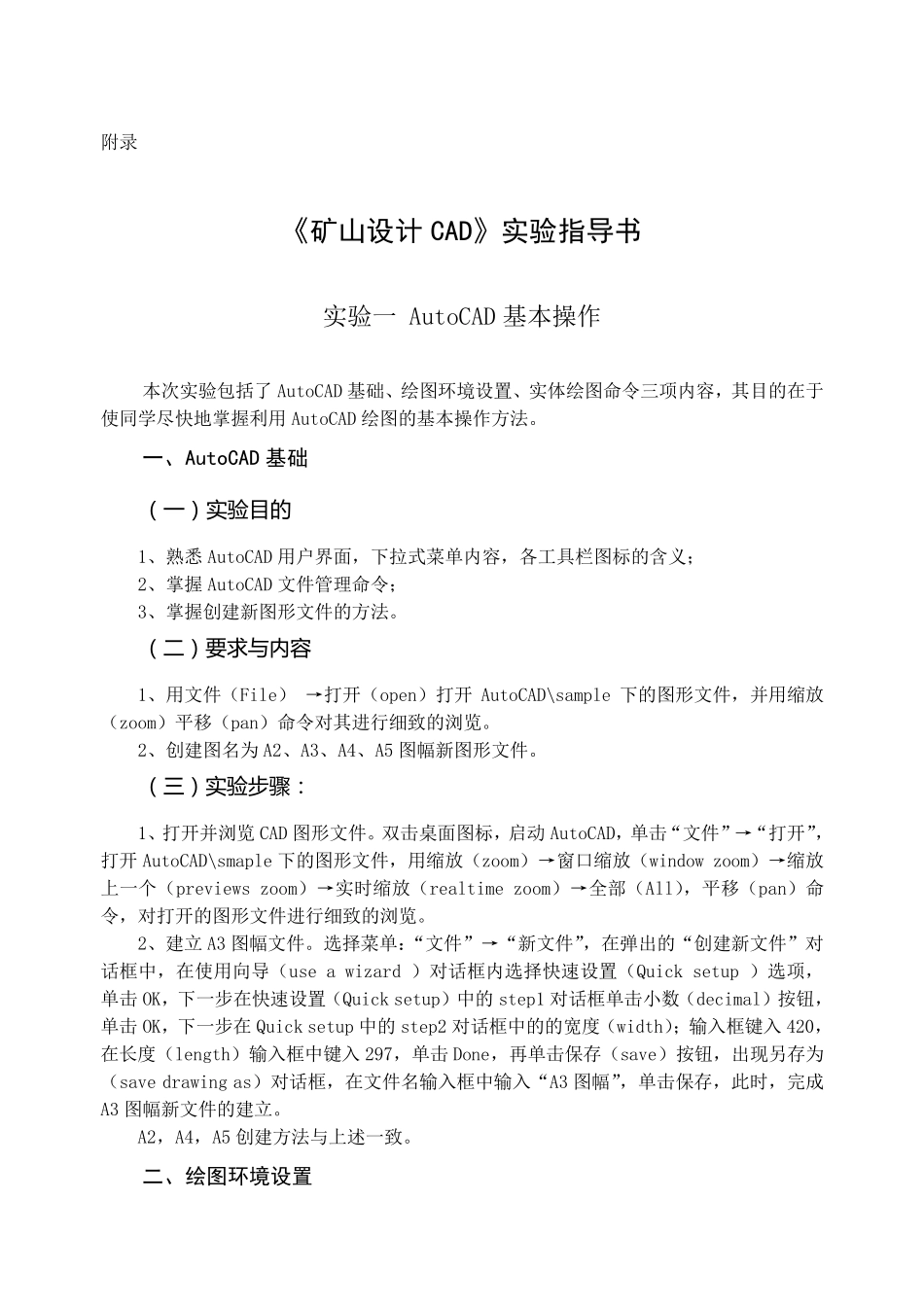

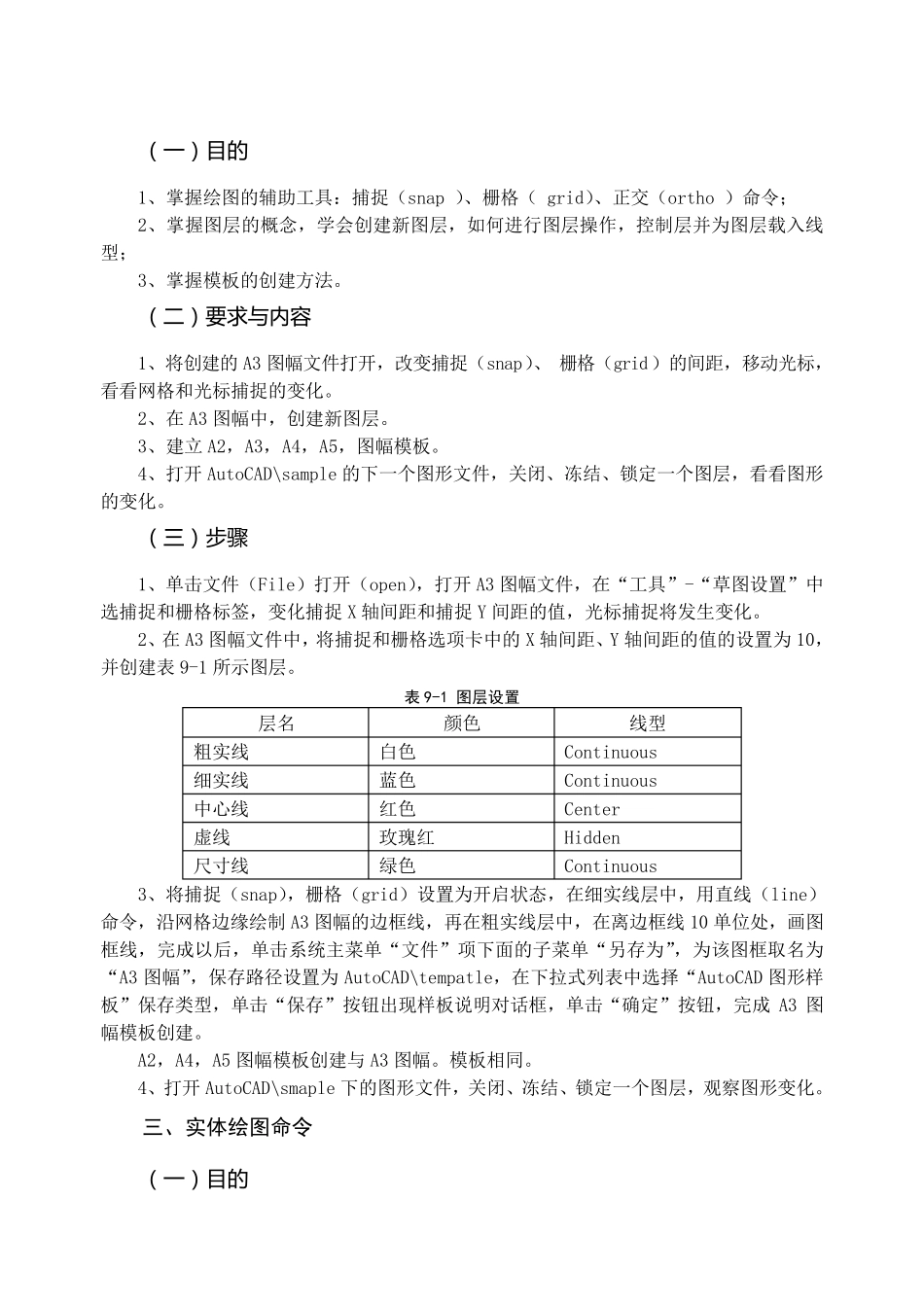

附录 《矿山设计CAD》实验指导书 实验一 AutoCAD 基本操作 本次实验包括了AutoCAD 基础、绘图环境设置、实体绘图命令三项内容，其目的在于使同学尽快地掌握利用AutoCAD 绘图的基本操作方法。 一、AutoCAD 基础 （ 一）实验目的 1、熟悉AutoCAD 用户界面，下拉式菜单内容，各工具栏图标的含义； 2、掌握AutoCAD 文件管理命令； 3、掌握创建新图形文件的方法。 （ 二）要求与内容 1、用文件（File） →打开（open）打开AutoCAD\sample 下的图形文件，并用缩放（zoom）平移（pan）命令对其进行细致的浏览。 2、创建图名为A2、A3、A4、A5 图幅新图形文件。 （ 三）实验步骤： 1、打开并浏览CAD 图形文件。双击桌面图标，启动AutoCAD，单击“文件”→“打开”，打开AutoCAD\smaple 下的图形文件，用缩放（zoom）→窗口缩放（window zoom）→缩放上一个（previews zoom）→实时缩放（realtime zoom）→全部（All），平移（pan）命令，对打开的图形文件进行细致的浏览。 2、建立 A3 图幅文件。选择菜单：“文件”→“新文件”，在弹出的“创建新文件”对话框中，在使用向导（use a wizard ）对话框内选择快速设置（Quick setup ）选项，单击OK，下一步在快速设置（Quick setup）中的step1 对话框单击小数（decimal）按钮， 单击OK，下一步在Quick setup 中的step2 对话框中的的宽度（width）；输入框键入 420，在长度（length）输入框中键入 297，单击Done，再单击保存（save）按钮，出现另存为（save drawing as）对话框，在文件名输入框中输入“A3 图幅”，单击保存，此时，完成A3 图幅新文件的建立。 A2，A4，A5 创建方法与上述一致。 二、绘图环境设置 （ 一）目的 1、掌握绘图的辅助工具：捕捉（snap ）、栅格（ grid）、正交（ortho ）命令； 2、掌握图层的概念，学会创建新图层，如何进行图层操作，控制层并为图层载入线型； 3、掌握模板的创建方法。 （ 二）要求与内容 1、将创建的A3 图幅文件打开，改变捕捉（snap）、 栅格（grid）的间距，移动光标，看看网格和光标捕捉的变化。 2、在A3 图幅中，创建新图层。 3、建立A2，A3，A4，A5，图幅模板。 4、打开AutoCAD\sample 的下一个图形文件，关闭、冻结、锁定一个图层，看看图形的变化。 （ 三）步骤 1、单击文件（File）打开（open），打开A3 图幅文件，在“工具”-“草图设置”中选捕捉和栅格标签，变化捕捉X 轴...
