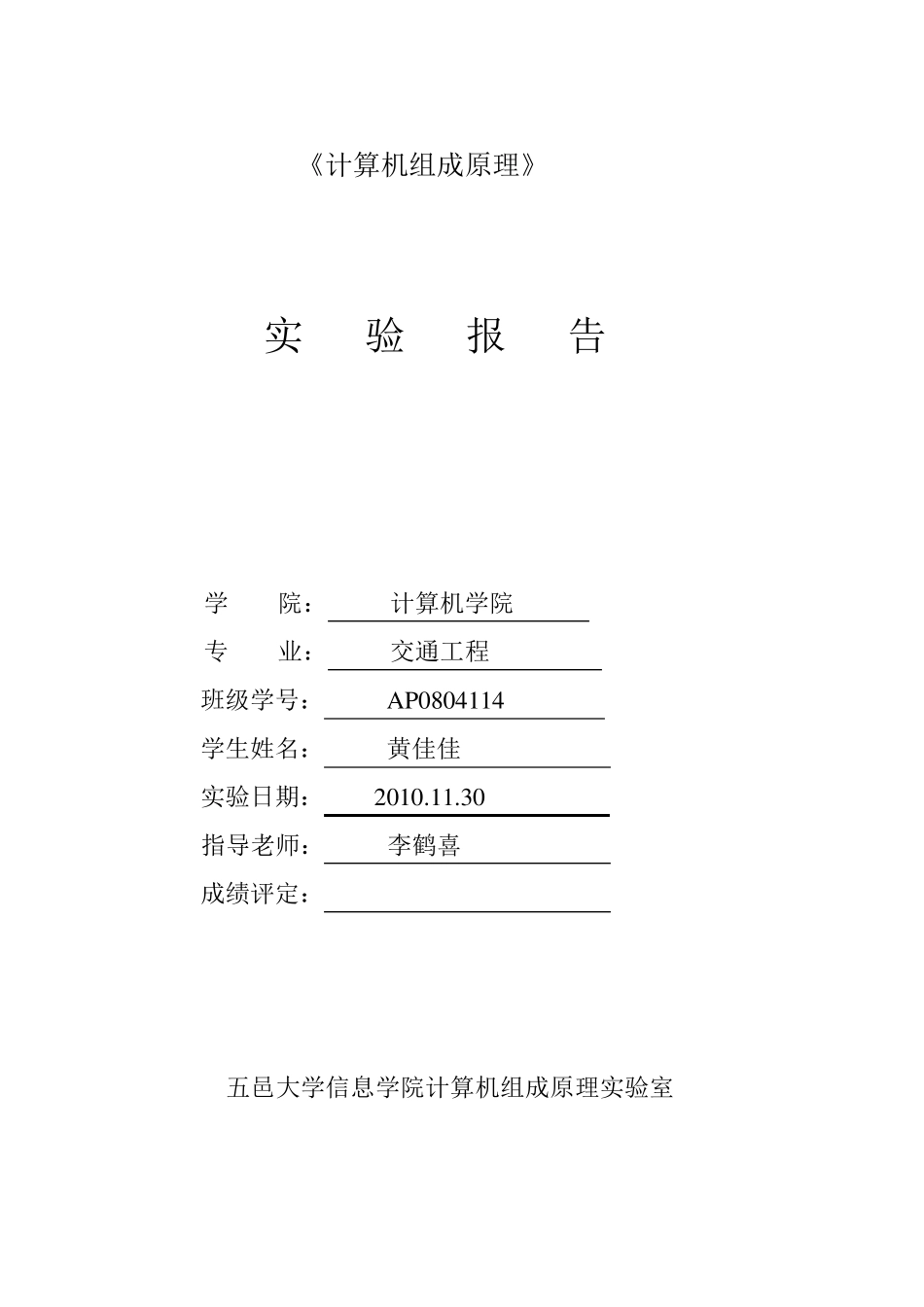

《计算机组成原理》 实 验 报 告 学 院： 计算机学院 专 业： 交通工程 班级学号： AP0804114 学生姓名： 黄佳佳 实验日期： 2010
30 指导老师： 李鹤喜 成绩评定： 五邑大学信息学院计算机组成原理实验室 存储器读写实验 一、实验目的： 掌握半导体静态随机存储器RAM 的特性和使用方法
掌握地址和数据在计算机总线的传送关系
了解运算器和存储器如何协同工作
二、预习要求： 预习半导体静态随机存储器6116 的功能
三、实验设备： EL-JY-II8 型计算机组成原理实验系统一套，排线若干

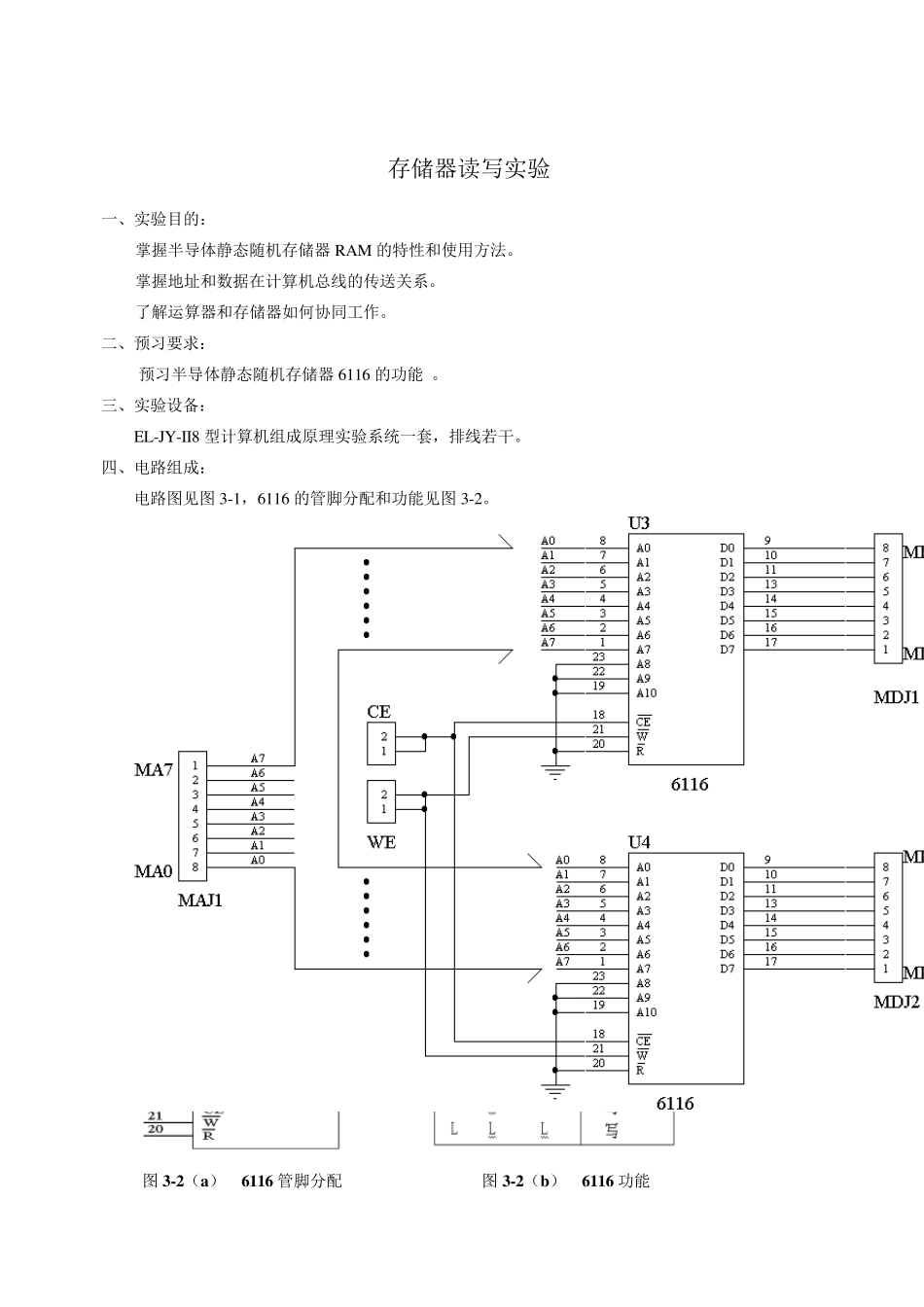

四、电路组成： 电路图见图 3-1，6116 的管脚分配和功能见图 3-2
图 3-1 存储器电路 图 3-2（a） 6116 管脚分配 图 3-2（b） 6116 功能 五、实验步骤 Ⅰ、单片机键盘操作方式实验 注：在进行单片机键盘控制实验时，必须把K 4 开关置于“O FF”状态，否则系统处于自锁状态，无法进行实验

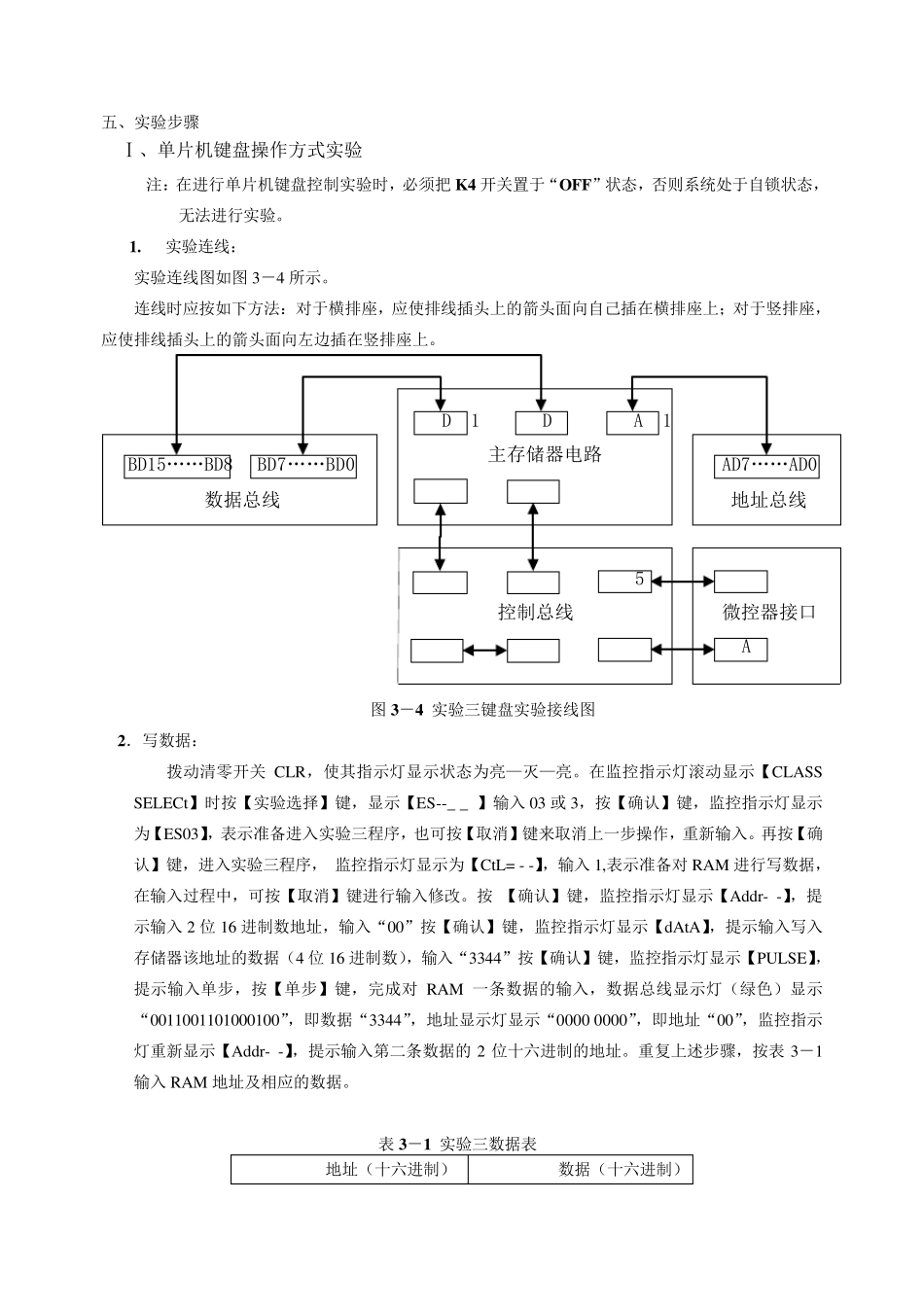

实验连线： 实验连线图如图3－4 所示
连线时应按如下方法：对于横排座，应使排线插头上的箭头面向自己插在横排座上；对于竖排座，应使排线插头上的箭头面向左边插在竖排座上
MDJ2MDJ1MAJ1CEWEAD7……AD0BD15……BD8BD7……BD0WEILARIWRF3T3E4E3E5数据总线主存储器电路控制总线地址总线微控器接口 图3－4 实验三键盘实验接线图 2．写数据： 拨动清零开关CLR，使其指示灯显示状态为亮—灭—亮
在监控指示灯滚动显示【CLASS SELECt】时按【实验选择】键，显示【ES--_ _ 】输入 03 或 3，按【确认】键，监控指示灯显示为【ES03】，表示准备进入实验三程序，也可按【取消】键来取消上一步操作，重新输入
再按【确认】键，进入实验三程序， 监控指示灯显示为【CtL= - -】，输
