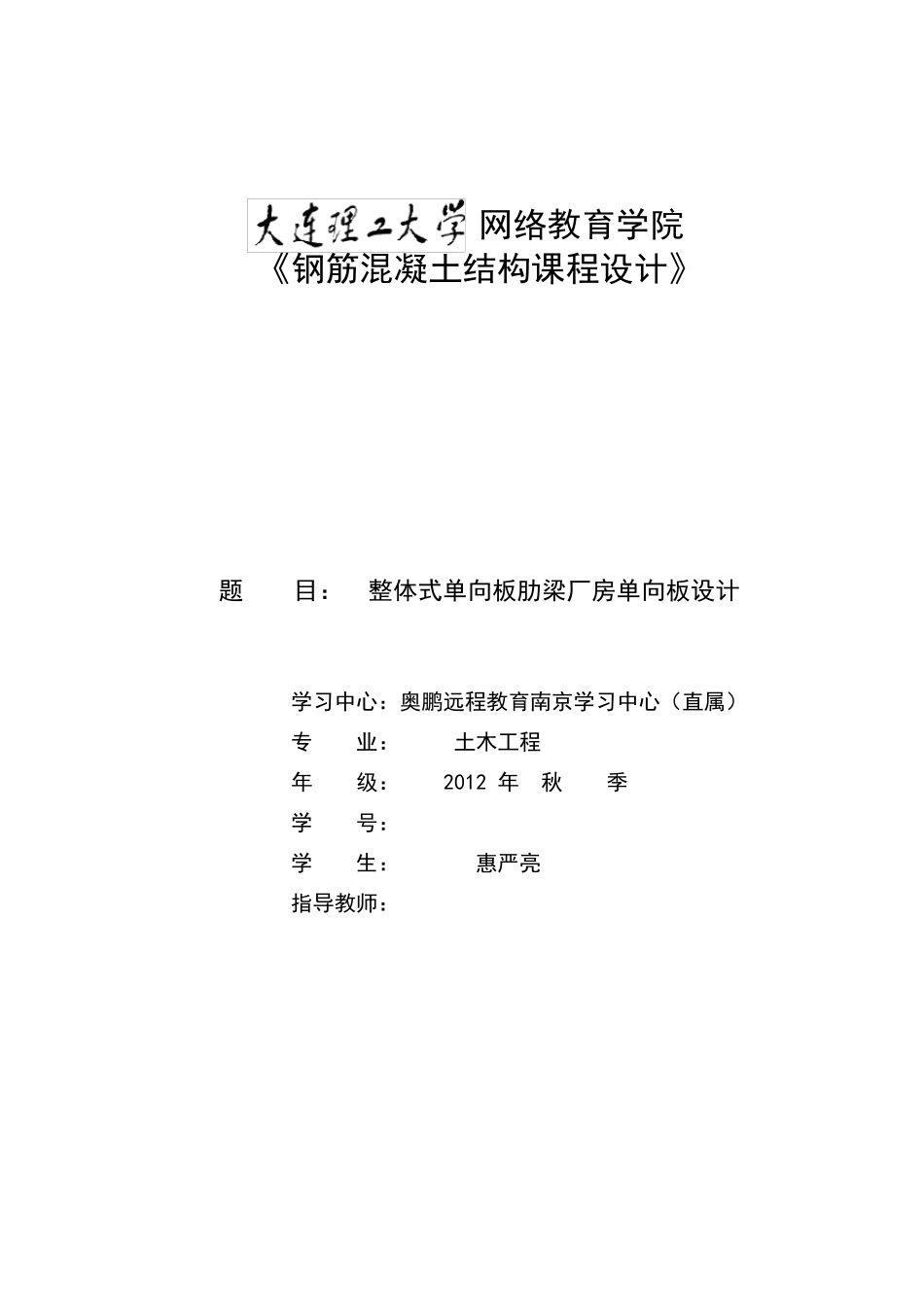

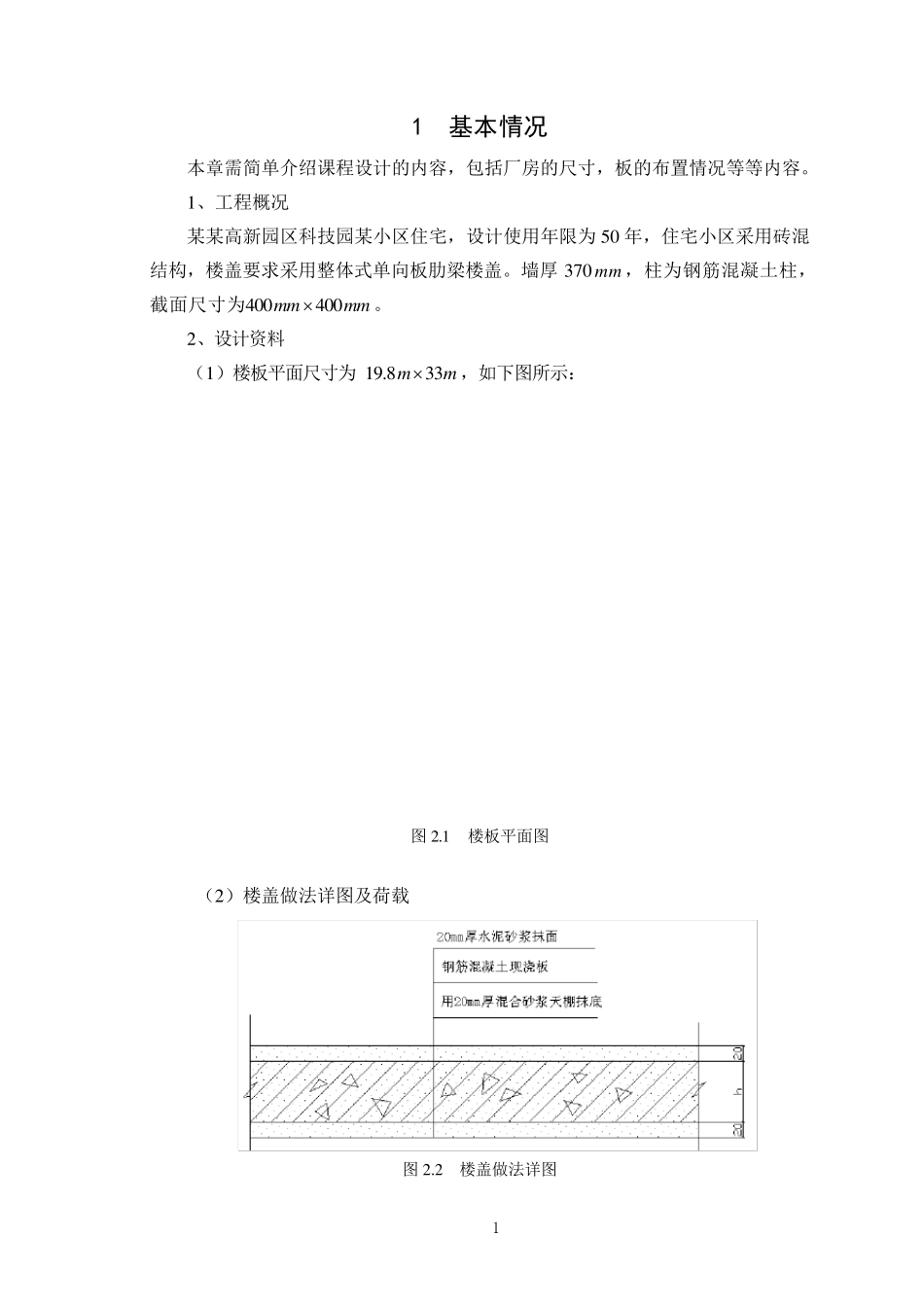

网络教育学院 《钢筋混凝土结构课程设计》 题 目： 整体式单向板肋梁厂房单向板设计 学习中心：奥鹏远程教育南京学习中心（直属） 专 业： 土木工程 年 级： 2012 年 秋 季 学 号： ************ 学 生： 惠严亮 指导教师： 1 1 基本情况 本章需简单介绍课程设计的内容，包括厂房的尺寸，板的布置情况等等内容。 1 、工程概况 某某高新园区科技园某小区住宅，设计使用年限为 5 0 年，住宅小区采用砖混结构，楼盖要求采用整体式单向板肋梁楼盖。墙厚 3 7 0 mm ，柱为钢筋混凝土柱，截面尺寸为4 0 04 0 0mmmm。 2 、设计资料 （1 ）楼板平面尺寸为 1 9 .83 3mm，如下图所示： 图 2 .1 楼板平面图 （2 ）楼盖做法详图及荷载 图 2 .2 楼盖做法详图 2 楼面均布活荷载标准值为：7kN/m2 楼面面层用20m m 厚水泥砂浆抹面，  20kN/m3, 板底及梁用20mm 厚混合砂浆天棚抹底，  17kN/m 3 楼盖自重即为钢筋混凝土容重，  25KN/m 3 ④ 恒载分项系数 1.2；活荷载分项系数为1.3（因工业厂房楼盖楼面活荷载标准值大于 4kN/m2） ⑤ 材料选用 混凝土：C25 钢 筋：梁中受力纵筋采用HRB335 级钢筋；板内及梁内的其它钢筋可以采用HPB235 级。 3 2 单向板结构设计 2.1 板的设计 2.1.1 荷载 板的永久荷载标准值 80mm 现浇钢筋混凝土板 0.08×25=2 kN/m2 20mm 厚水泥砂浆抹面 0.02×20=0.4 kN/m2 20mm 厚混合砂浆天棚抹底 0.02×17=0.34 kN/m2 小计 2.74 kN/m2 楼面均布活荷载标准值 7 kN/m2 永久荷载分项系数取 1.2，因工业厂房楼盖楼面活荷载标准值大于 4kN/m2，所以活荷载分项系数取 1.3。于是板的荷载总计算值： ①q=Gkg +Qkq =1.2×2.74+0.7×1.3×7=9.658kN/m2 ②q=Gkg +Qkq =1.2×2.74+1.3×7=12.388kN/m2 由于②>①，所以取②q=12.388kN/m2，近似取 q=12kN/m2 2.1.2 计算简图 次梁截面为 200mm×500mm，现浇板在墙上的支承长度不小于 100mm，取板在墙上的支承长度为 120mm 。按塑性内力重分布设计，板的计算跨度： 边跨0l =nl +h/2=2200-100-120+80/2=2020mm<1.025nl =2030mm，取0l =2020mm 中间跨0l =nl =2200-200=2000mm 因跨度相差小于 10%，可按等跨连续板计算。取 1m 宽板带作为计算单元，计算简图如图所示： 图 2.5 板计算简图 4 2.1.3 内力计算 板厚 h=100mm， 次梁 b...
